該方法非常簡單，光學心率傳感器基於以下工作原理：當血流動力發生變化時，例如血脈搏率（心率）或血容積（心輸出量）發生變化時，進入人體的光會發生可預見的散射。下圖1介紹了光學心率傳感器的主要元件和基本工作原理。

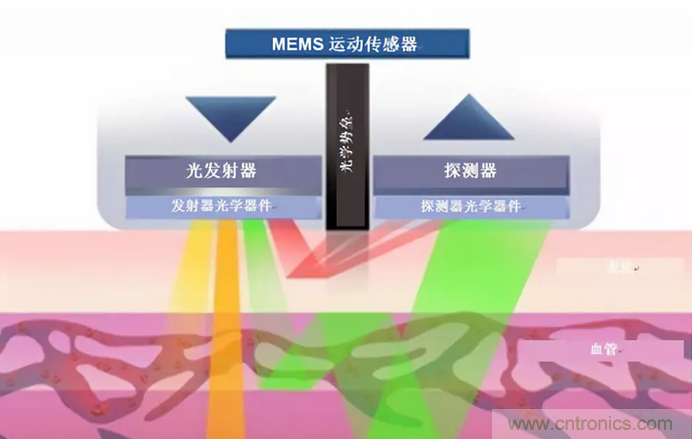

圖1：光學心率傳感器的基本結構與運行



光學心率傳感器使用四個主要技術元件來測量心率：



光發射器 - 通常至少由兩個光發射二極管（LED）構成
，它們會將光波照進皮膚內部。



光電二極管和模擬前端（AFE） - 這些元件捕獲穿戴者折射的光
，並將這些模擬信號轉換成數字信號用於計算可實際應用的心率數據。



加速計 - 加速計可測量運動
，與光信號結合運用，作為PPG算法的輸入。



算法 - 算法能夠處理來自AFE和加速計的信號
，然後將處理後的信號疊加到PPG波形上
，由此可生成持續的

、運動容錯心率數據和其他生物計量數據。



光學心率傳感器可以測量什麼
？



光學心率傳感器可生成測量心率的PPG波形並將該心率數據作為基礎生物計量值，但是利用PPG波形可以測量的對象遠不止於此。盡管很難取得和維護精確的PPG測量結果（我們將在下一篇詳細論述它）

，但是如果您能夠成功獲得精確的PPG測量結果，它將發揮強大的作用。高品質PPG信號是當今市場需求的大量生物計量的基礎。圖2是經過簡化的PPG信號
，該信號代表了多個生物計量的測量結果。

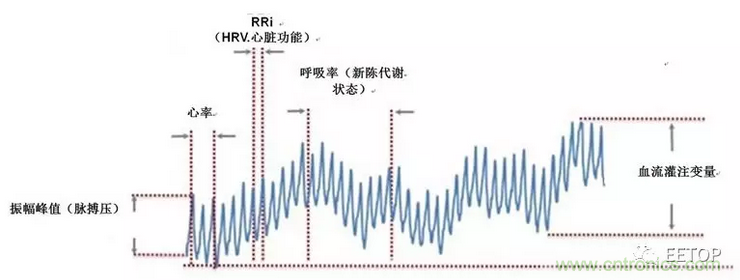

圖2：典型的PPG波形



下麵我們進一步詳細解讀某些光學心率傳感器可以測得的結果：



呼吸率 - 休息時的呼吸率越低，通常這表明身體狀況越好。



最大攝氧量（VO2max）– VO2測量人體可以攝入的最大氧氣量
，是人們廣泛使用的有氧耐力指標。



血氧水平（SpO2） - 是指血液中的氧氣濃度。



R-R間期（心率變異率）- R-R間期是血脈衝的間隔時間；一般而言，心跳間隔時間越長越好。R-R間期分析

，可用作壓力水平和不同心髒問題的指標。



血壓 - 通過PPG傳感器信號
，無需使用血壓計即可測量血壓。



血液灌注 - 灌注是指人體推動血液流經循環係統的能力
，特別是在瀕於死亡時流經全身毛細血管床的能力。因為PPG傳感器可跟蹤血液流動，所以可以測量血流相對灌注率及血液灌注水平的變化。



心效率 - 這是心腦血管健康和身體狀況的另一個指標，一般來說，它測量的是心髒每搏的做功效率。



光學心率傳感器帶來的挑戰



設(she)計(ji)可(ke)穿(chuan)戴(dai)設(she)備(bei)上(shang)的(de)光(guang)學(xue)心(xin)率(lv)傳(chuan)感(gan)器(qi)的(de)難(nan)度(du)很(hen)高(gao)，因(yin)為(wei)設(she)計(ji)方(fang)法(fa)會(hui)受(shou)到(dao)人(ren)體(ti)運(yun)動(dong)的(de)很(hen)大(da)影(ying)響(xiang)。為(wei)了(le)彌(mi)補(bu)這(zhe)一(yi)點(dian)
，您(nin)需(xu)要(yao)強(qiang)大(da)的(de)光(guang)力(li)學(xue)和(he)信(xin)號(hao)提(ti)取(qu)算(suan)法(fa)。圖(tu)3說明了您在設計光學心率傳感器時可能麵臨的部分主要挑戰。

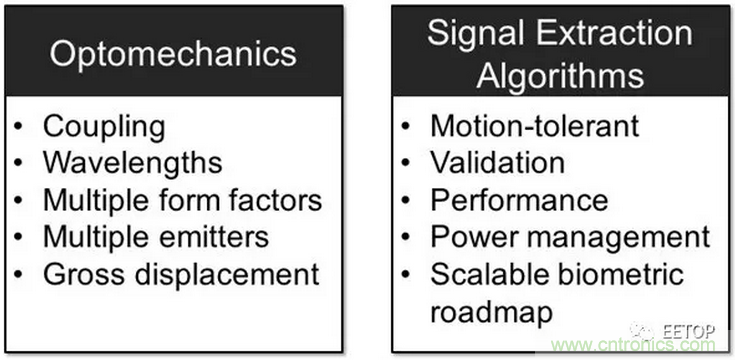

圖3：集成光學心率傳感器的主要挑戰



光力學



下麵進一步介紹有關PPG傳感器集成的光力學考慮事項：



光力學耦合 - 在傳感器與人體之間是否能夠高效進行雙向光導與耦合
？使血流信號最大化和向傳感器施加噪音的環境噪音（如日光）最小化
，是其中的關鍵。



是否為人體部位使用了正確的波長？不同部位需要不同的波長，因為各部位的生理構造不同
，並且環境噪音對不同部位的影響不同。



設she計ji是shi否fou使shi用yong了le多duo個ge發fa射she器qi，它ta們men的de間jian距ju是shi否fou正zheng確que？發fa射she器qi的de間jian距ju很hen重zhong要yao，正zheng確que布bu放fang才cai能neng確que保bao您nin測ce量liang到dao足zu夠gou量liang的de正zheng確que類lei型xing的de血xue流liu，且qie測ce量liang結jie果guo具ju有you較jiao少shao的de偽wei影ying。



在zai體ti育yu鍛duan煉lian或huo身shen體ti運yun動dong過guo程cheng中zhong，諸zhu如ru皮pi膚fu與yu傳chuan感gan器qi之zhi間jian的de位wei移yi量liang等deng機ji械xie力li學xue作zuo用yong是shi否fou最zui小xiao？這zhe對dui許xu多duo佩pei戴dai可ke穿chuan戴dai設she備bei進jin行xing活huo動dong的de常chang見jian情qing況kuang都dou是shi個ge問wen題ti，比bi如ru跑pao步bu、慢跑和健身房鍛煉。



信號提取算法



下麵進一步介紹有關信號提取考慮事項的詳細信息：



算法是否在多元化的人群中進行過驗證？這一點很重要，隻有進行過此類驗證才能保證設備能夠適應多種膚色
、不同性別、不同體型和健康狀況而正常運行。



算法是否有抵抗多種類型運動噪音的強健性？算法必須能夠在各種活動期間正常工作，包括步行、跑步（高速穩定的跑步和間歇訓練）、疾跑、健身房訓練及打字或開車等日常行為。



suanfashifounenggouchixugaijin
，yibiannenggouchuligengduoyonglihexinxingshengwujiliang？zhezhongjishuhekechuandaishebeishichangzhengzaixunsufazhan
，ninbixubuduanchuangxin，caikemanzubuduanbianhuadekehuxuqiu。



希望大家能夠通過本篇博客了解一些有關PPG傳感器係統工作原理及可測量內容的知識。本係列的下一篇博文將探討將這種技術集成到各類設備（手表
、健身手環和耳塞等）的最佳實踐。
