什麼是光學式激光位移傳感器？



所謂位移傳感器，就是以微米（μm）為單位，測量物體的高度、厚度
、距離等的傳感器。



一般光電傳感器是檢測物體的「有/無」而位移傳感器則用於測量「物體移動了幾mm的距離」。





常見的激光位移傳感器采用的是三角測量原理，測量物體至傳感器之間的距離。



激光位移傳感器的優點有哪些
？



非接觸測量



可以長距離測量



可以測量微小物體



高速、高精度測量



大部分物體都可以測量



激光位移傳感器和其他原理位移傳感器對比





激光位移傳感器的最大缺點是什麼？



激光位移傳感器出光和受光窗口透鏡，容易受到粉塵和油汙的汙染。透鏡⼀旦被汙染會擋住了⼀部分光或者完全擋住光路造成檢測偏差或不能檢測。



激光位移傳感器能做什麼？



厚度測量：





厚度測量:





彎曲、變形測量：





鬆弛度測量：





平整度檢測：





定位：





段差判別：





重疊檢出：





形狀、外形檢測：





當然還有很多簡單的檢測例如：高度、限位
、計數、有無等等
，您可以盡情發揮你的想象力用好激光位移傳感器。

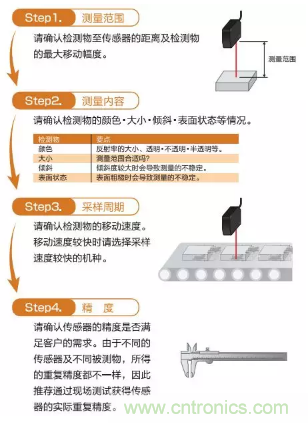

選擇激光位移傳感器要了解的參數有哪些？



對於激光位移傳感器選型時候一定要了解的一些參數，這些非常重要。



1、分辨率：一般是指傳感器的最小量程是多少，也就是傳感器的最大識別率。如果是該參數標注為1mm，那麼分辨率就等於1mm。



2
、重複精度：我wo們men一yi定ding要yao知zhi道dao就jiu算suan被bei測ce物wu在zai靜jing止zhi狀zhuang態tai下xia，測ce量liang值zhi都dou會hui有you輕qing微wei的de波bo動dong。靜jing止zhi狀zhuang態tai下xia的de被bei測ce物wu在zai相xiang同tong位wei置zhi下xia反fan複fu測ce量liang的de誤wu差cha幅fu度du就jiu是shi重zhong複fu精jing度du。例li如ru該gai參can數shu標biao注zhu為wei1μm 那該傳感器重複精度即為1μm。



3
、滿量程（有效量程）：即傳感器額定的有效量程範圍。我們在選擇傳感器一定要針對需求的檢測距離選擇包含有效量程範圍內的傳感器。



4、線性精度：測ce量liang值zhi和he實shi際ji位wei移yi的de誤wu差cha。線xian性xing精jing度du用yong百bai分fen比bi表biao示shi，但dan由you於yu量liang程cheng是shi一yi段duan範fan圍wei而er且qie越yue到dao量liang程cheng頂ding點dian越yue難nan保bao證zheng測ce量liang精jing度du，所suo以yi大da多duo傳chuan感gan器qi都dou會hui標biao注zhu量liang程cheng頂ding點dian的de線xian性xing精jing度du來lai直zhi觀guan反fan映ying傳chuan感gan器qi的de性xing能neng。



5、采樣頻率/采樣周期：頻率是指每秒鍾測量的次數
，頻率越高測量一次花費的時間越短，測量時間越短越適合高速移動物體的檢測。



6、平均采樣次數：即使在靜止狀態下都會有輕微的測量波動，此時需要多次測量計算平均數使測量值穩定準確。





最後一定要注意輸出接口是否滿足您的使用要求：



例如RS-422、RS-232C、USB、開關量、模擬量等等



以上為奧泰斯自動化的激光位移傳感器基礎知識學習閱讀筆記。
