詳細解析Sony Pregius® S係列的全局快門CMOS傳感器

發布時間：2021-05-21 責任編輯：lina

【導讀】相機的快門決定了每次曝光時，光線被記錄下來的方式以及時間。今天菲力爾就來給大家介紹下Sony Pregius係列全局快門CMOS傳感器是如何提供清晰無失真的圖像。

相機的快門決定了每次曝光時，光線被記錄下來的方式以及時間。今天菲力爾就來給大家介紹下Sony Pregius係列全局快門CMOS傳感器是如何提供清晰無失真的圖像。

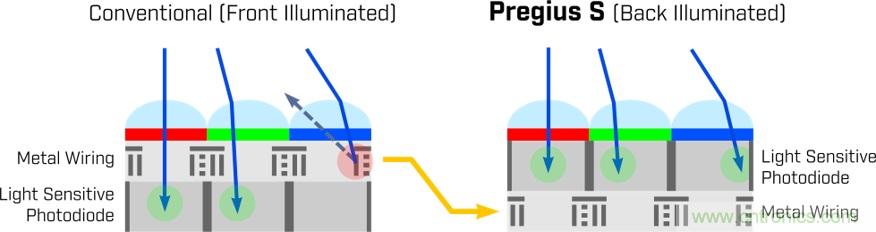

BSI傳感器倒置了傳統的前照式傳感器設計，使光子更容易進入每個像素的光敏光電二極管中。

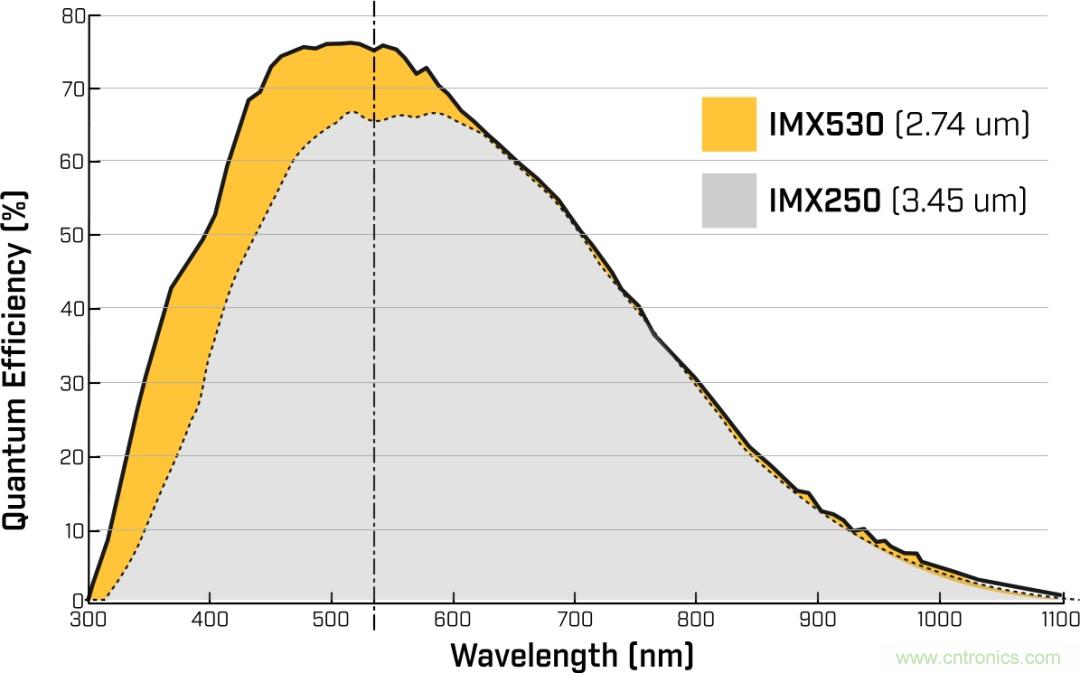

第四代Pregius S延續了緊湊性能的傳統優勢，毫不誇張地說，它顛覆了傳感器的設計規則。Pregius S 采用背照式 (BSI) 傳感器，用於縮小像素尺寸、提高分辨率並同時提高量子效率和靈敏性。

初始型號

帶Pregius S傳感器的初始型號目前有：

FLIR Blackfly® S 采用了業內最先進的冰塊外形傳感器，它具有強大功能，使您可以輕鬆生成所需的精確圖像，並加速您應用程序的開發。其中帶IMX540 24.5 MP(15 fps)的FLIR Blackfly S USB3：單色、彩色與帶IMX542 16 MP(7.5 fps)的FLIR Blackfly S GigE均是全局快門傳感器。

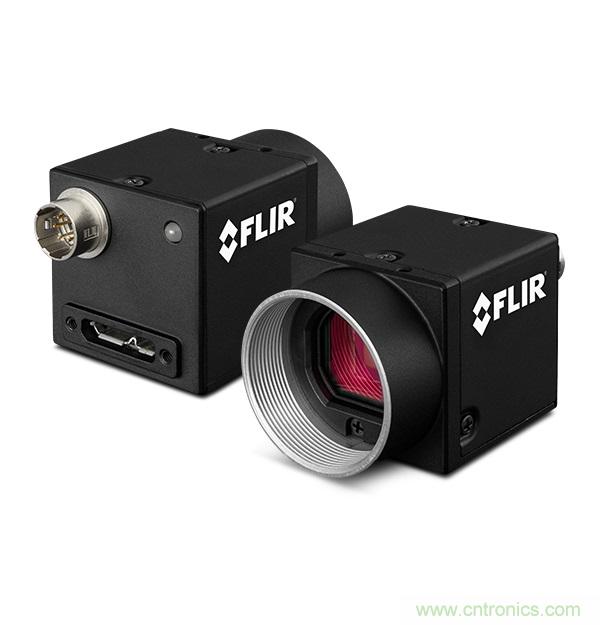

Blackfly S USB3

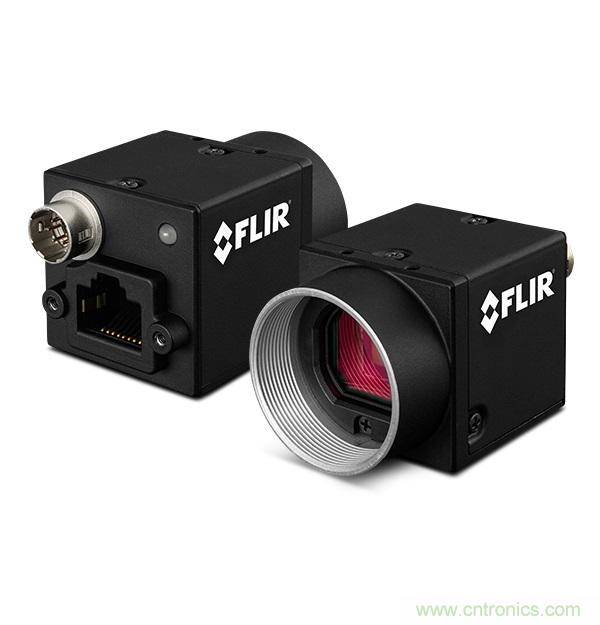

Blackfly S GigE

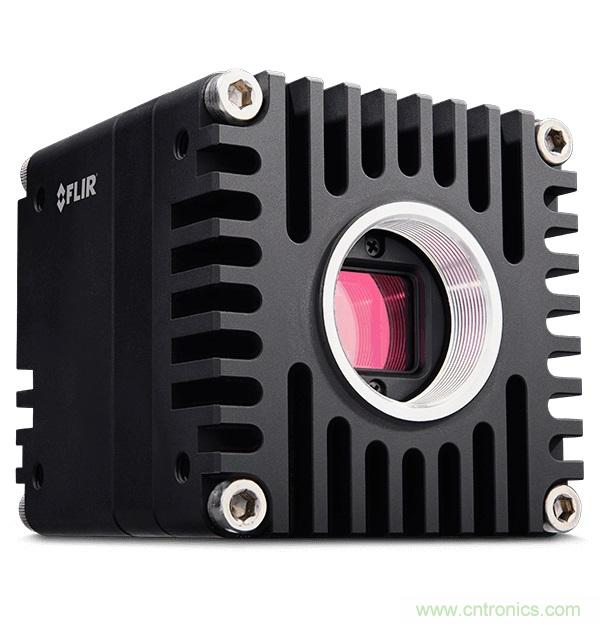

FLIR Oryx 10GigE相機係列支持最高 10Gbit/s的傳輸速度，並能夠以超過60FPS的幀率拍攝4K辨率的12位圖像，從而允許係統設計員充分利用最新傳感器。而且，FLIR Oryx 10GigE還是帶IMX530 24.5 MP(35 fps)的全局快門傳感器。

Pregius S以緊湊的傳感器尺寸提供較高的分辨率，而且不影響成像性能，從而降低了係統成本，提高了吞吐量。

1、更高的分辨率和更低的複雜性

24.5 MP IMX530/540作為Pregius S係列中的首款傳感器，可以替換多種低分辨率相機，降低您的係統複雜性和成本。

2、以更低的價格獲得更出色的成像性能

Pregius S傳感器的全新2.74 µm像素是Pregius舊款傳感器像素密度的近兩倍。因此占用尺寸縮小，從而允許使用緊湊、實惠的光學部件，使一個24.5MP的全局快門CMOS傳感器濃縮在冰塊大小的空間內，價格還相當有競爭力。

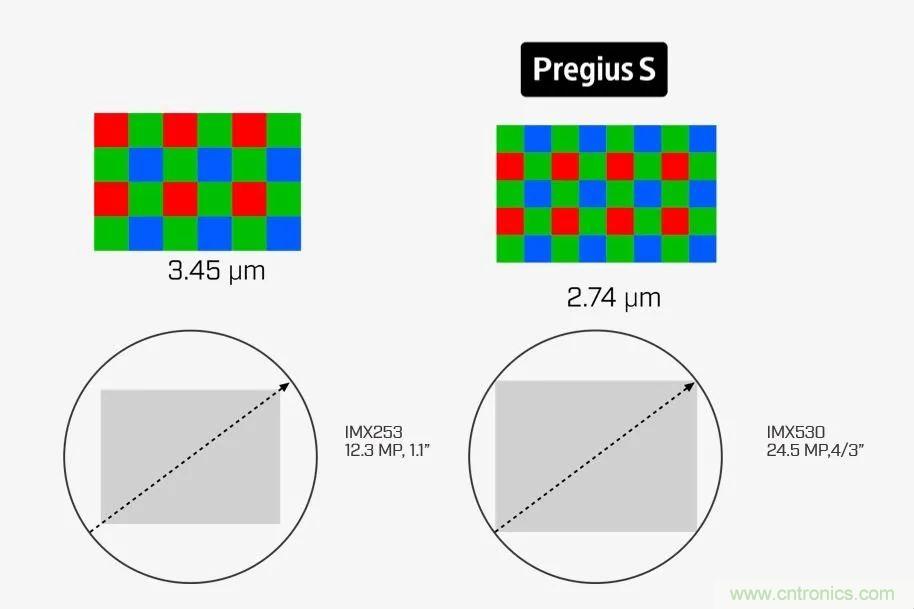

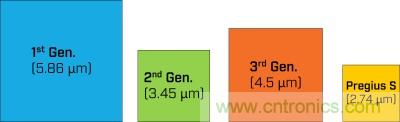

不同代 Sony Pregius 傳感器之間的像素大小差異

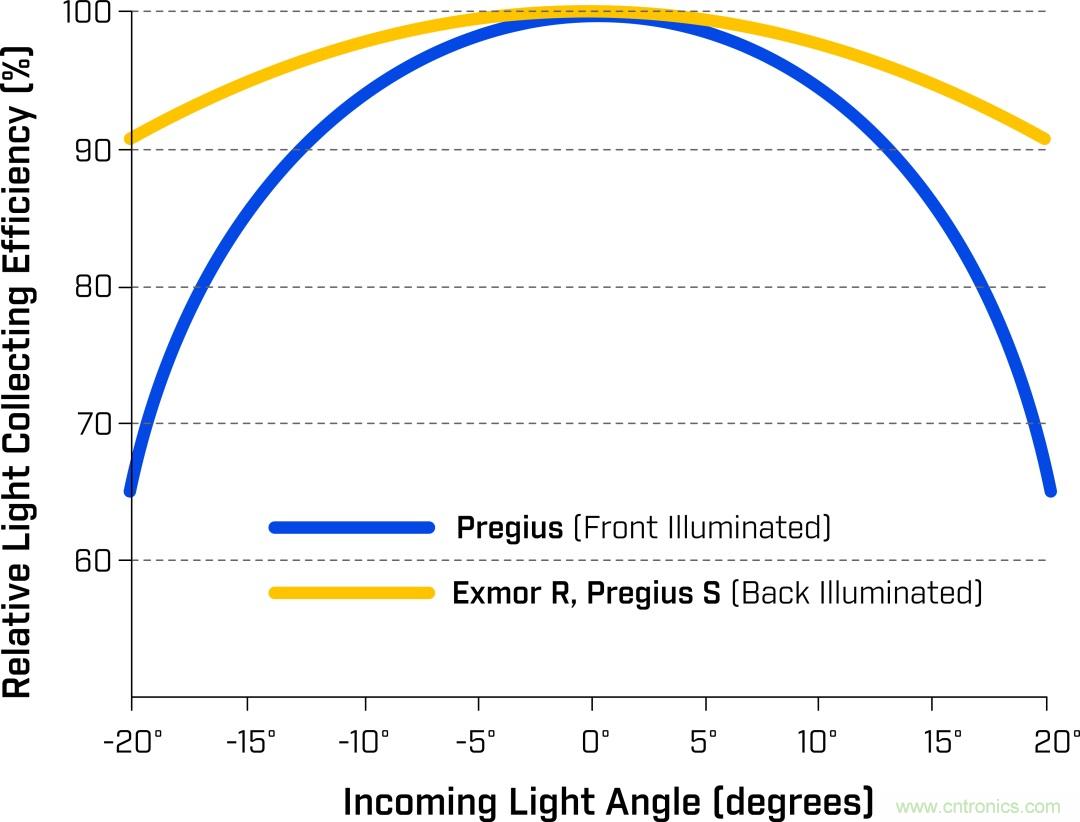

全新像素設計還可顯著減少了傳感器尺寸高達4/3英寸（約1.9厘米）的緊湊型C接口鏡頭的鏡頭陰影。背照式像素設計可以接收角度更高的入射光，有助於低成本電子部件提高成像質量。Pregius S可以在不損失圖像質量的前提下將緊湊型鏡頭用在大型高分辨率傳感器上。

與IMX530/540 Pregius S傳感器相比，IMX253 Pregius傳感器的像素密度更高。

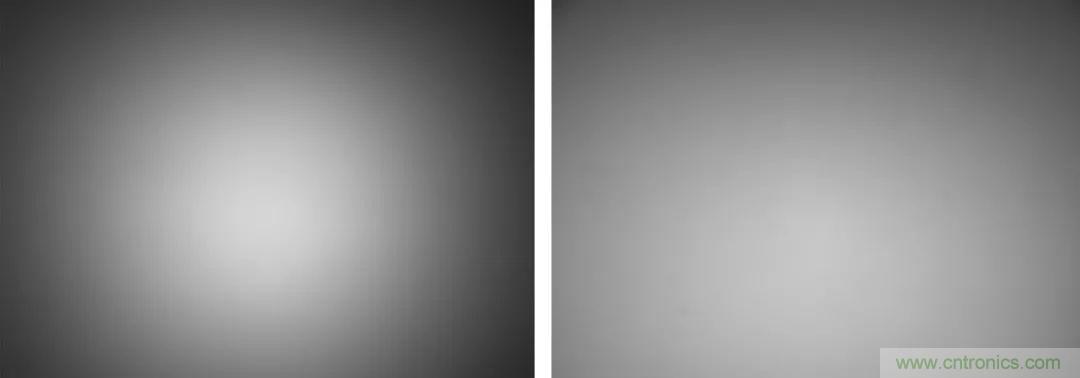

1.1英寸（約2.7厘米）IMX253 Pregius傳感器與 4/3英文（約1.9厘米）IMX530/540 Pregius S傳感器上相同緊湊型鏡頭的陰影對比。

3、增加係統吞吐量

quanjukuaimenduqunengquebaoduikuaisuyidongmubiaodewushizhenbuzhuo。genggaodelingmindukeyisuoduanpuguangshijianbingzengjiatuntuliang，shininnenggouzaigengduandeshijianwanchengshangpindefenxihejianyan，tigaoshengchanxiansudu。

4、縮減照明成本
