解讀小器件、大作用,MOS管五大關鍵點
發布時間:2018-05-25 責任編輯:lina
【導讀】在一塊濃度較低的P型矽上擴散兩個濃度較高的N型區作為漏極和源極,半導體表麵覆蓋二氧化矽絕緣層並引出一個電極作為柵極。
增強型:VGS=0時,漏源之間沒有導電溝道,在VDS作用下無iD;耗盡型:VGS=0時,漏源之間有導電溝道,在VDS作用下iD。

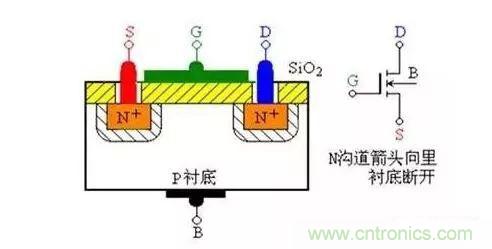

1、結構和符號(以N溝道增強型為例)
在一塊濃度較低的P型矽上擴散兩個濃度較高的N型區作為漏極和源極,半導體表麵覆蓋二氧化矽絕緣層並引出一個電極作為柵極。

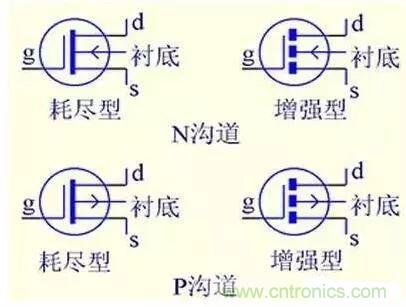

其他MOS管符號

2、工作原理(以N溝道增強型為例)

(1) VGS=0時,不管VDS極性如何,其中總有一個PN結反偏,所以不存在導電溝道。
VGS =0, ID =0
VGS必須大於0,管子才能工作。

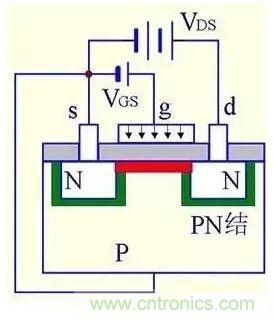

(2) VGS>0時,在Sio2介質中產生一個垂直於半導體表麵的電場,排斥P區多子空穴而吸引少子電子。當VGS達到一定值時P區表麵將形成反型層把兩側的N區溝通,形成導電溝道。
VGS >0→g吸引電子→反型層→導電溝道
VGS↑→反型層變厚→ VDS ↑→ID↑

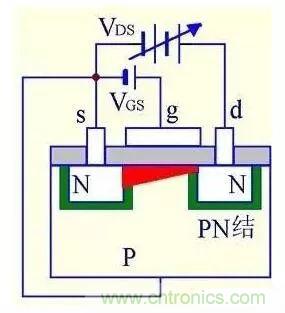

(3) VGS≥VT時而VDS較小時:
VDS↑→ID ↑

VT:開啟電壓,在VDS作
用下開始導電時的VGS°
VT = VGS —VDS

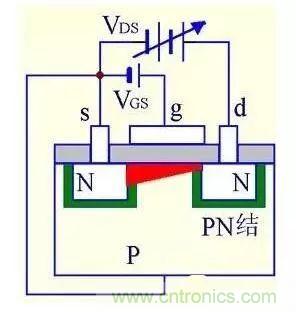

(4) VGS>0且VDS增大到一定值後,靠近漏極的溝道被夾斷,形成夾斷區。
VDS↑→ID 不變

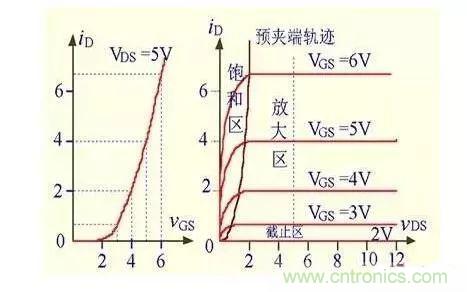

3、特性曲線(以N溝道增強型為例)

場效應管的轉移特性曲線動畫

4、其它類型MOS管

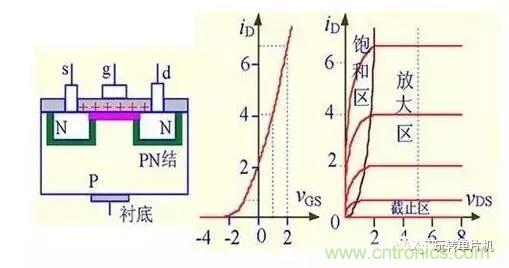

(1)N溝道耗盡型:製造時在柵極絕緣層中摻有大量的正離子,所以即使在VGS=0時,由於正離子的作用,兩個N區之間存在導電溝道(類似結型場效應管)。

(2)P溝道增強型:VGS = 0時,ID = 0開啟電壓小於零,所以隻有當VGS < 0時管子才能工作。

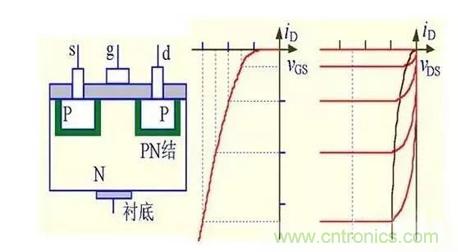

(3)P溝道耗盡型:製造時在柵極絕緣層中摻有大量的負離子,所以即使在VGS=0 時,由於負離子的作用,兩個P區之間存在導電溝道(類似結型場效應管)。

5、場效應管的主要參數
(1) 開啟電壓VT :在VDS為一固定數值時,能產生ID所需要的最小 |VGS | 值。(增強)
(2) 夾斷電壓VP :在VDS為一固定數值時,使 ID對應一微小電流時的 |VGS | 值。(耗盡)
(3) 飽和漏極電流IDSS :在VGS = 0時,管子發生預夾斷時的漏極電流。(耗盡)
(4) 極間電容 :漏源電容CDS約為 0.1~1pF,柵源電容CGS和柵漏極電容CGD約為1~3pF。
(5) 低頻跨導 gm :表示VGS對iD的控製作用。

在轉移特性曲線上,gm 是曲線在某點上的斜率,也可由iD的表達式求導得出,單位為 S 或 mS。
(6) 最大漏極電流 IDM
(7) 最大漏極耗散功率 PDM
(8) 漏源擊穿電壓 V(BR)DS 柵源擊穿電壓 V(BR)GS
