過去幾年中;人們花費了很多精力開發蝕覺陣列

，這種陣列能獲得比單個傳感器更大區域 的觸覺信息，圖6. 19說明了這種器件的應用，圖中示出了一個機械手，在每個手指的內表麵都 複蓋了觖覺陣列.機械手外表商的傳感片是典型的二值器件,其功能已在6. 4.1節的結尾做了





雖然傳感陣列可由若幹審個傳感器組成，但處理這一問題的最好方法暈構成一個由甩極 組成的陣列
，電極與柔性導電材料(例如石墨基物質)保持電器接觸
，導電材料的電阻隨力而 變化。這種器件往往稱為人造皮膚.當物體壓在其表麵上時，將引起局部變形*測出連續的電阻變化，就可測量埼部變形，電阻的改變很容易轉換成電信號，其幅值正比於施加在材料表麵上某一點的力。

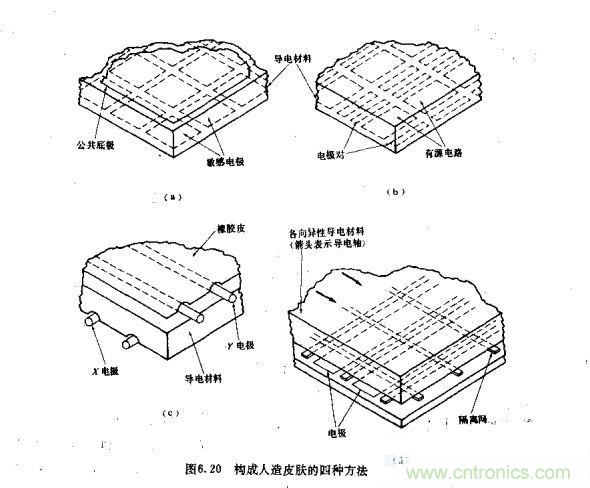

圖6.20給出了構成人造皮膚的幾種基本方法，圖6. 20a所示的方案基於“窗U”概念，特點 是在公共底板和電極陣列之間夾著導電材料，電極陣列蝕刻在一塊玻璃纖維印刷電路板上。每 個電極是一矩形區域(因此稱為窗口 )

，該區域便構成一個觸點。從公共底板流向每個電極的電 流是導電材料所受壓力的函數。



圖6.20b所示的方法中，窄長的電極對和用大規模集電歸技術製怍的有源電路廠起放在同一基片上導電材料位乎_片的上麵，除與電極相通，與基片的故它部分是絕緣的。測量由於材料受壓而引起的電阻變化
，並由電極對之間的有源電路轉換成電信



圖6. 20c此所示為另一神可技的方法七這種方法中，導電材嵙位於龠畢直相交的細直韌性 電極硨列之間。中間用導電材嵙隔開的每個交點便是一個敏感點。可用如下方法測量由於材料受壓而引起的電阻變化:激勵一個陣列的電極(每次一個電極):，然後測量流過另一陣列單元的電流。每個單元上電流的幅值正比幹該單元和受激單元間材料所受的壓力。



最後，因6. 20d所示方案需要使用一種各向異性的導電材料。這珅材料具有單向導電持性。這種傳感器由位於底板上的細$形電極的線狀陣列所構成導電材料位於該陣列上麵，導 電方向垂直於電板並且用一網狀物將導電材料與電極分開，以保證在沒有外力怍用時它們之 間甲互相接觸。隨著力的增大，接觸麵積也增大，使得電阻降低。號圖6.20c所示方法一樣

，一 個陣列由外部激勵並測量另一陣列產生的電流.應當指出,觸覺靈敏度取擇於隔離用網狀物的厚度



圖6.20c和d所示的方法需要依次激廊其中一個陣列的元素，這種方法通常會產生一困難問題

，即由於改變電流路徑會引起“交叉”感應,使得對複雜的接觸模式所輸出的信號難以作出準確的解釋。解決此問題的一種方法是
、在每個交叉點處放一個二極管以消除流經其它路徑 的電流。另一種方法是除了被激勵的單元外，將所有其它路徑接地。逐個掃描接收陣列的路徑，我們基本上可以“看”到每個單元交叉點所起的作用。





到此為止，所討論的各種觸覺傳感器都涉及到測量垂直於傳感表麵的外力。測量切向運 動
，以確定是否有滑動，是觸覺傳感器另一重要應用。在結束本節前，我們簡要地介紹Bejczy [1980]所建議的用檢測滑動方向和大小的一神方法.圖6. 21suoshideqijianbaokuoyigebiaomianyouaoxiankeziyouyundongdexiaoqiu，takeyishiyigegudingzaidaodianpanzhoushangdexiganpianxie。zaidaodianpanxiajun勻difangzhiruogandianchudian
，wutizaiqiushanghuadongjiangdaozhiqiudexuanzhuan，erqiudexuanzhuanzehuishixiganheyuanpanyiyidingpinlvzhendong, 該頻率正比於球的轉速，轉動的方向確定哪個觸點與振動的圓盤接觸,相應的電路產生脈衝，分析得到的信號就可確滑動的平均方向 "
