各(ge)種(zhong)各(ge)樣(yang)的(de)無(wu)線(xian)通(tong)信(xin)，在(zai)同(tong)一(yi)個(ge)空(kong)間(jian)同(tong)時(shi)部(bu)署(shu)，雖(sui)然(ran)可(ke)以(yi)通(tong)過(guo)頻(pin)段(duan)劃(hua)分(fen)，時(shi)間(jian)劃(hua)分(fen)，甚(shen)至(zhi)編(bian)碼(ma)劃(hua)分(fen)的(de)方(fang)式(shi)相(xiang)互(hu)阻(zu)隔(ge)，但(dan)還(hai)是(shi)會(hui)由(you)於(yu)器(qi)件(jian)損(sun)壞(huai)，設(she)計(ji)的(de)瑕(xia)疵(ci)等(deng)原(yuan)因(yin)造(zao)成(cheng)相(xiang)互(hu)幹(gan)擾(rao)。





實際幹擾的例子1



不同的通信應用之間幹擾

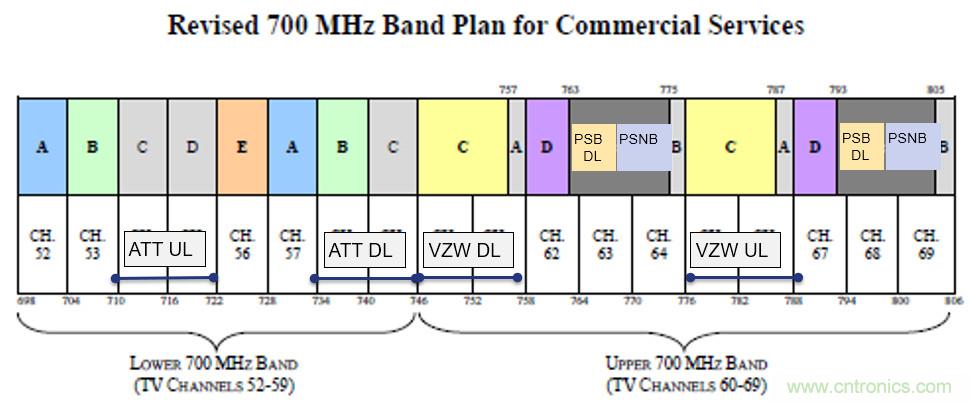

上圖所示的是用於美國的695 ~ 806 MHz的頻率分配情況，可以看到頻段的劃分非常擁擠。在110MHz的頻率範圍內，劃分了18個頻段
，用於多個通信應用。



“ATT UL”，“ATT  DL ”，“VZW UP”，”VZW DL“ 分別指美國電信運營商AT&T的LTE上行和下行信道，以及Verizon的上行和下行信道。可以看到ATT DL 和VZW DL的使用頻段非常接近
，很容易造成相互幹擾。PSB（公共安全寬帶）和PSNB（窄帶）的頻段也是相鄰使用，容易幹擾。同時美國有線電視的頻道52到69也工作在這個頻率範圍，雖然是有線電視線路，在出現線路損壞的情況下，輻射出來的信號也會幹擾到對應頻段的LTE信道。



實際案例

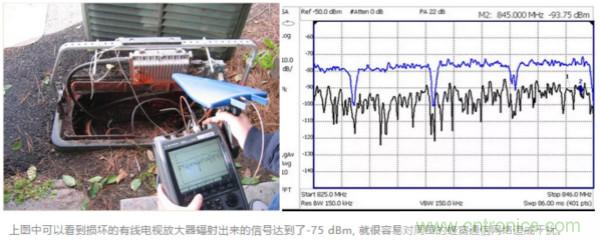

上圖中可以看到損壞的有線電視放大器輻射出來的信號達到了-75 dBm, 就很容易對周圍的蜂窩通信網絡造成幹擾。



實際幹擾的例子2



同一通信係統內部幹擾

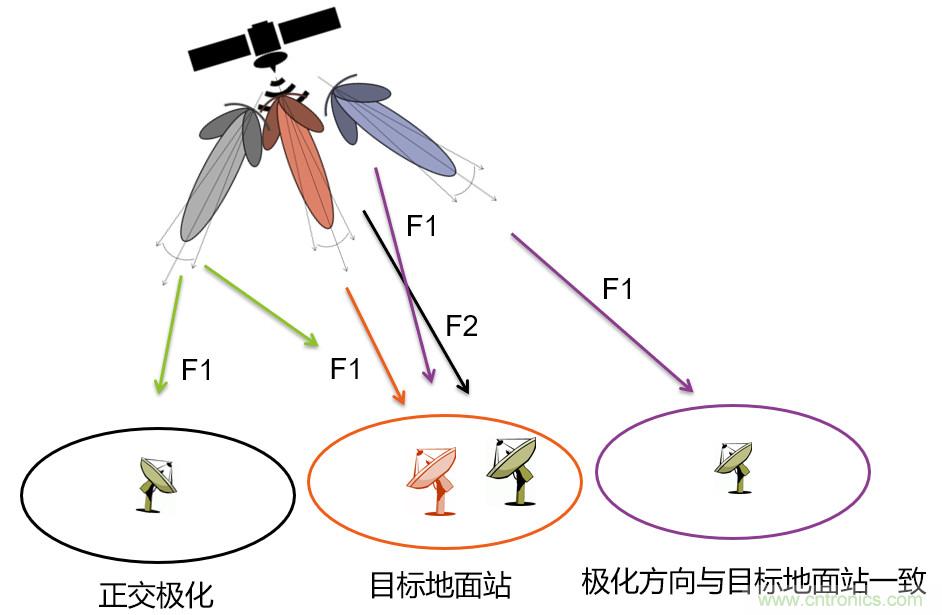

在同樣一衛星通信係統中
，紫色的F1信號
，對於極化方向一致的非目標地麵站會構成同頻幹擾。黑色的F2信號會對目標地麵站，構成鄰道幹擾。綠色的F1會構成交叉極化幹擾。



幹擾類型分析



幹擾類型---同頻幹擾





>>> 同頻幹擾



● 摸擬信號：信號在同一頻點

● 數字信號：在同一頻點，時隙相對同步



>>> 對係統的影響：信噪比惡化



>>> 解決方案：



● 網絡內部方案：重新調整頻率複用，基站頻率重新配置
，天線傾斜角調整。

● 外部幹擾：關閉發射機
，或降低發射功率以便幹擾源定位



幹擾類型---鄰道幹擾





>>> 鄰道幹擾



● 摸擬信號：射頻信道太靠近，濾波器無法鄰道信號的雜散能量

● 數字信號：鄰頻， 時域相對同步



>>> 對係統的影響：信噪比下降



>>> 解決方案：



● 網絡內部方案：重新調整頻率複用，基站頻率重新配置，天線傾斜角調整。

● 外部幹擾：使用頻譜分析儀對幹擾源定位
，加濾波器
，以及頻率協調



基於FieldFox的高達50GHz的實時頻譜分析儀（RTSA）





應用實時頻譜分析儀來應對新的幹擾測試的挑戰，可以用於辨別一些傳統頻譜儀難以測試的信號：



● 間歇射頻信號

● 低功率間歇信號

● 多個信號隱蔽在同頻寬帶大信號內

● 脈衝信號

● 無線網絡優化



實時頻譜分析應用

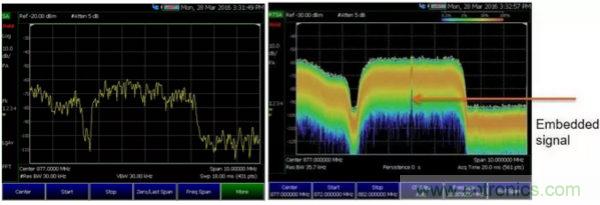

對4G LTE下行信道幹擾：藏在寬帶信號裏的窄帶信號





對於一個隱藏在LTE寬帶信號的幹擾信號

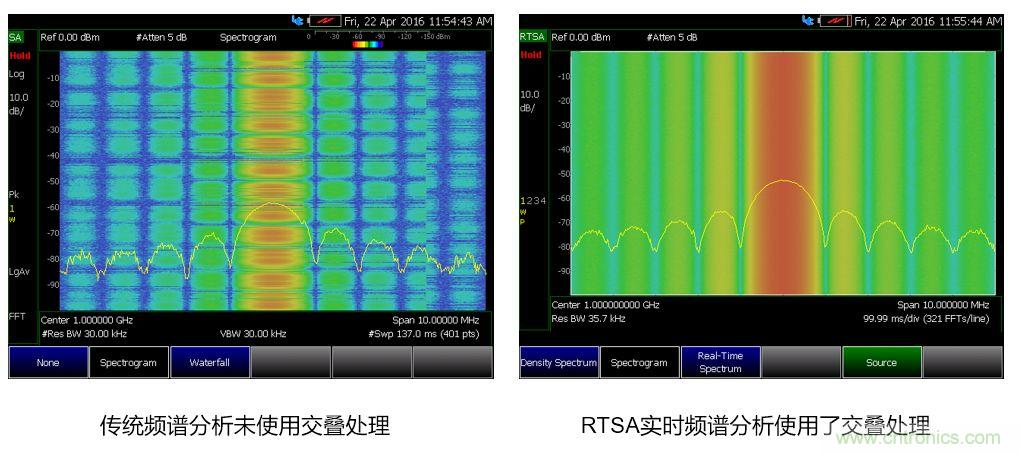

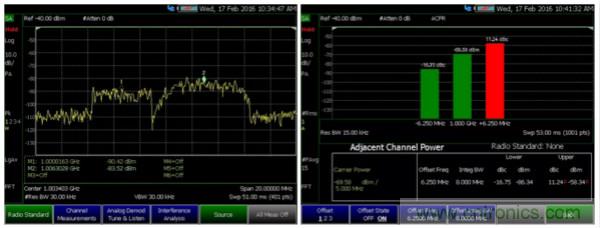

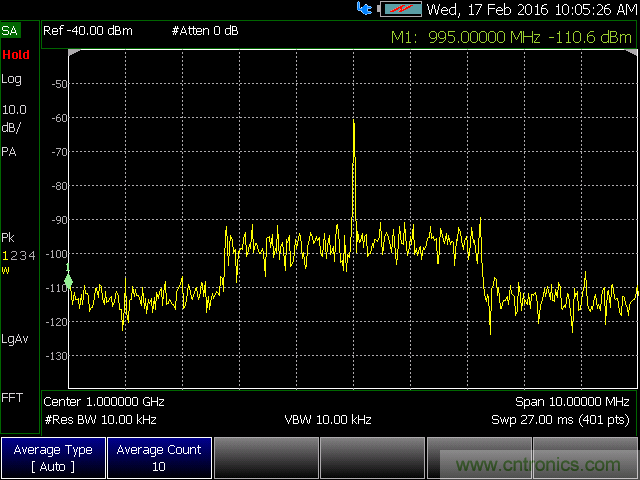

，左圖是用傳統頻譜分析儀的測試結果，而右圖是用RTSA的測試結果。對比就可以發現窄帶信號處於寬帶信號的頻段內，傳統頻譜儀很難把它分辨出來
，而RTSA的信號密度顯示可以很容易地觀察到它。

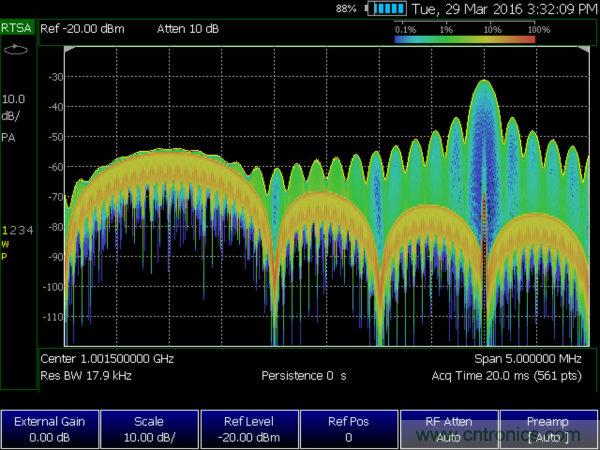

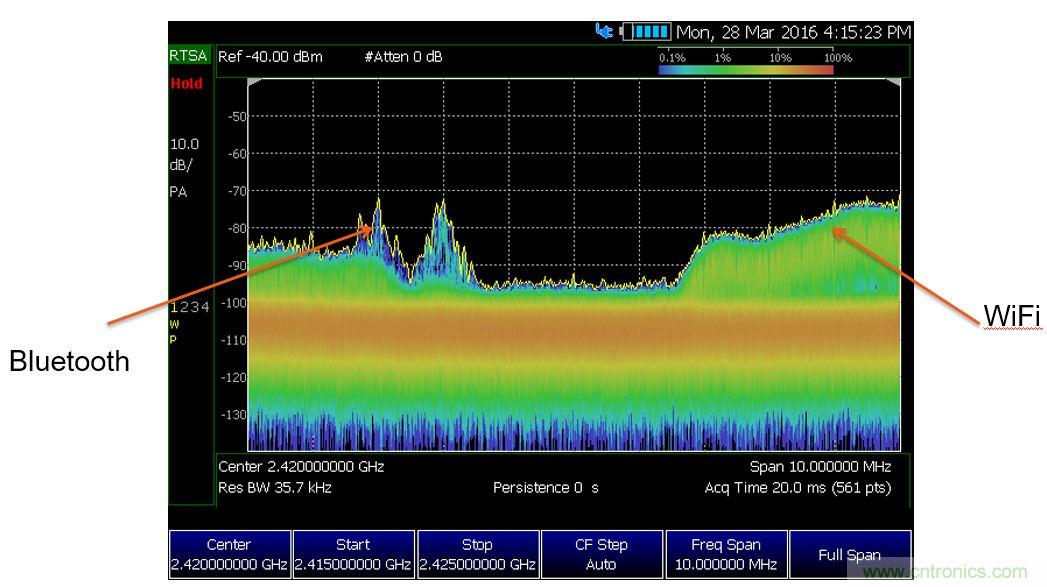

識別同一頻段內的不同信號

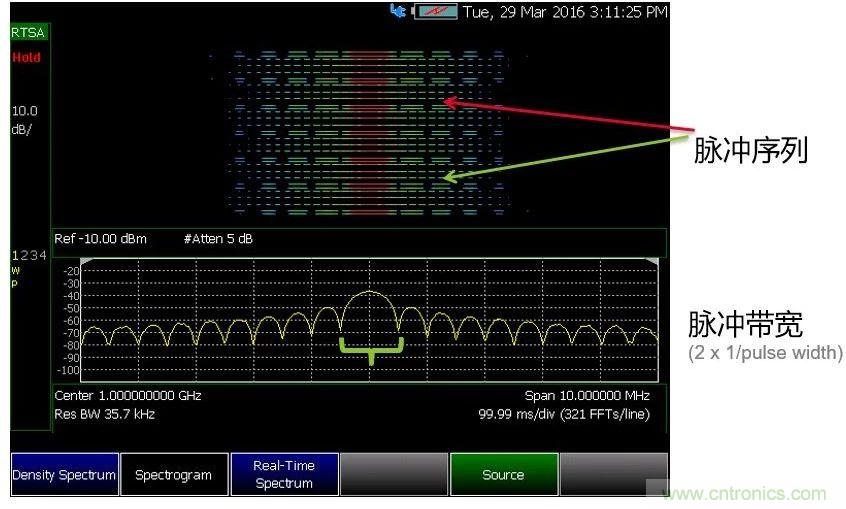

雷達信號特性分析





實時頻譜分析的突出優點



● 提供100% POI 對信號進行撲捉

● 唯一可對瞬態和動態信號進行實時分析

● IQ傳輸流

● 對射頻脈衝信號分析的理想工具



實時頻譜分析的數據處理過程

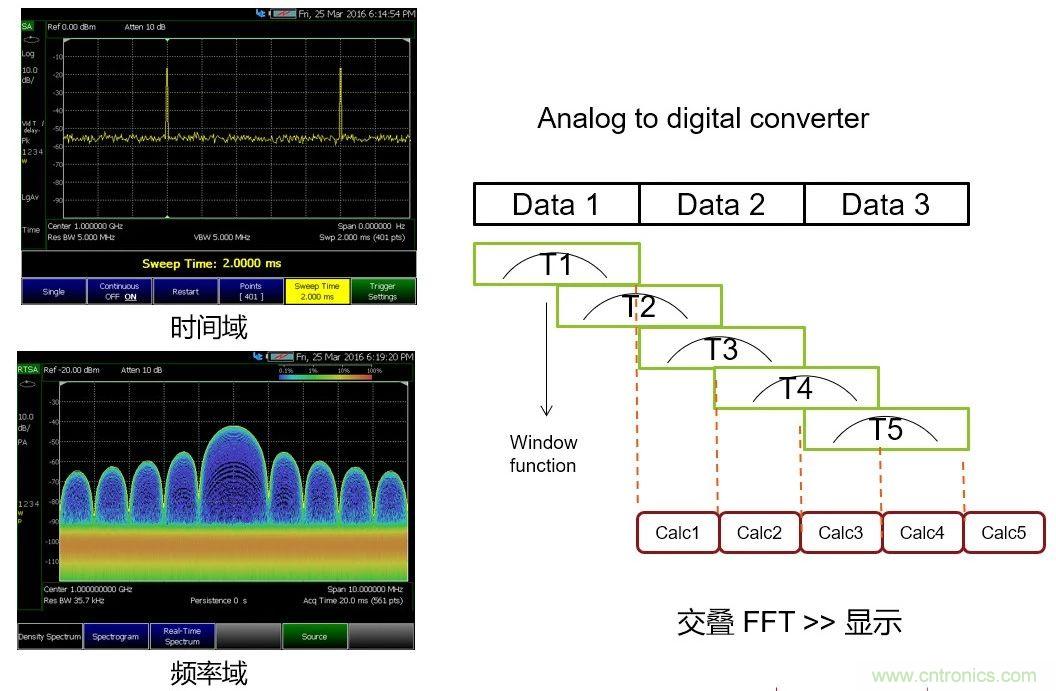

通過交疊FFT的方法來極大增加信號截獲的概率。

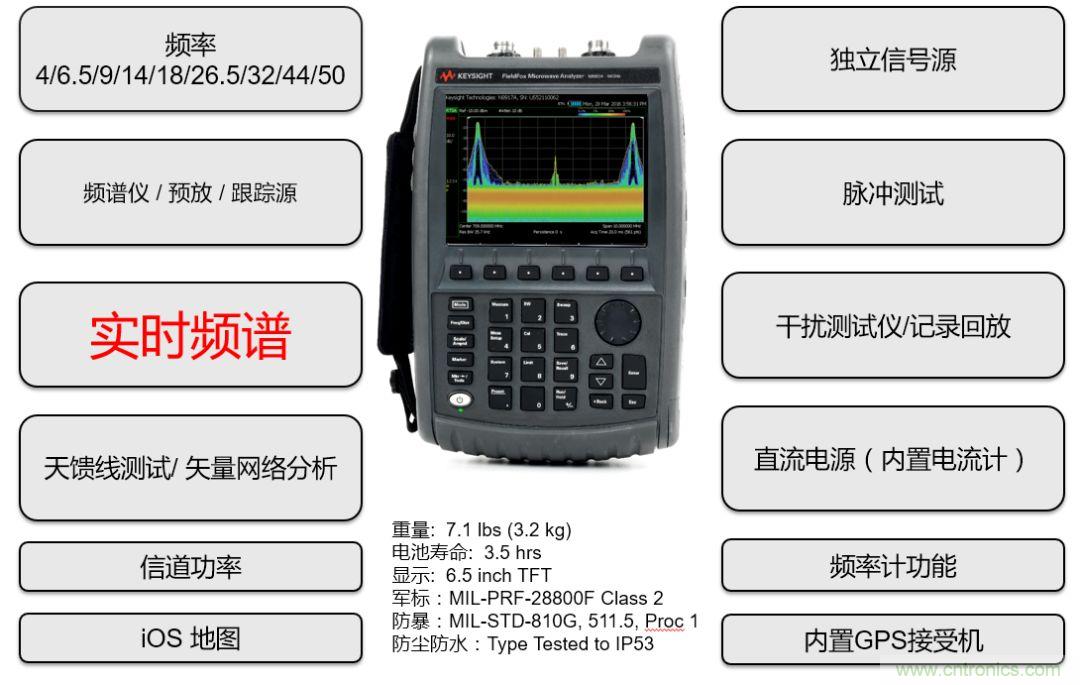

Keysight FieldFox手持射頻微波多用途分析儀
