1. 隻需幾 fF 的雜散電容就會導致 EMI 掃描失敗。從本質上講，開關電源具有提供高 dV/dt 的節點。寄生電容與高 dV/dt 的混合會產生 EMI 問題。在寄生電容的另一端連接至電源輸入端時，會有少量電流直接泵送至電源線。



2. zhakandianyuanzhongdejishengdianrong。womendoujidewulikeshangjiangguo
，lianggedaotizhijiandedianrongyudaotibiaomianjichengzhengbi，yuerzhezhijiandejulichengfanbi。zhakandianluzhongdemeigejiedian

，bingtebiezhuyijuyougao dV/dt 的節點。想想電路布局中該節點的表麵積是多少，節點距離電路板輸入線路有多遠。開關 MOSFET 的漏極和緩衝電路是常見的罪魁禍首。



3. 減小表麵麵積有技巧。試著盡量使用表麵貼裝封裝。采用直立式 TO-220 封裝的 FET 具有極大的漏極選項卡 (drain tab) 表麵麵積，可惜的是它通常碰巧是具有最高 dV/dt 的節點。嚐試使用表麵貼裝 DPAK 或 D2PAK FET 取代。在 DPAK 選項卡下麵的低層 PCB 上安放一個初級接地麵板

，就可良好遮蔽 FET 的底部

，從而可顯著減少寄生電容。



有時候表麵麵積需要用於散熱。如果您必須使用帶散熱片的 TO-220 類 FET，嚐試將散熱片連接至初級接地（而不是大地接地）。這樣不僅有助於遮蔽 FET，而且還有助於減少雜散電容。



4. 讓開關節點與輸入連接之間拉開距離。見圖 1 中的設計實例，其中我忽視了這個簡單原則。

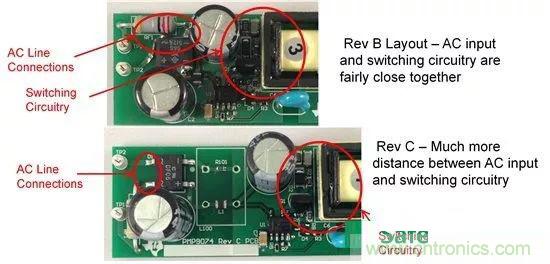

圖 1. 讓輸入布線與具有高 dV/dt 的節點靠得太近會增加傳導 EMI。



我通過簡單調整電路板（無電路變化）
，將噪聲降低了大約 6dB。見圖 2 和圖 3 的測量結果。在有些情況下，接近高 dV/dt 進行輸入線路布線甚至還可擊壞共模線圈 (CMC)。

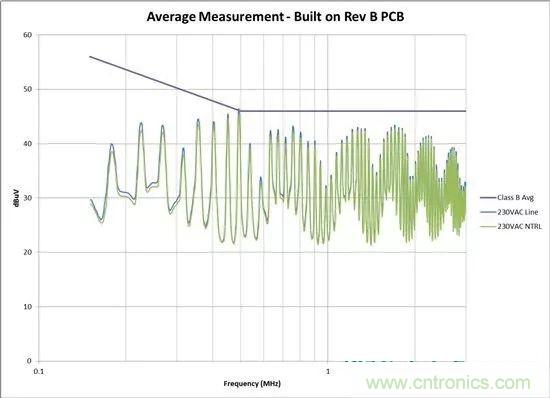

圖 2. 從電路板布局進行 EMI 掃描，其中 AC 輸入與開關電路距離較近

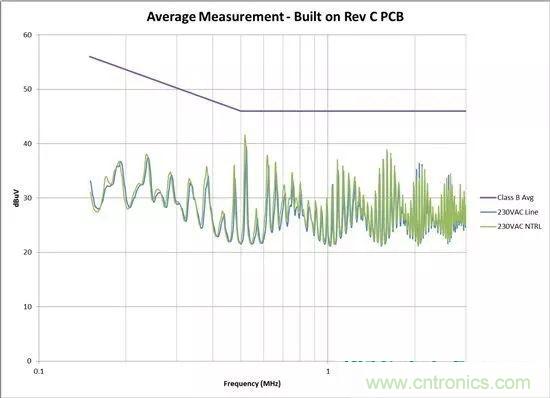

圖 3. 從電路板布局進行 EMI 掃描，其中 AC 輸入與開關電路之間距離較大



您是否有過在顯著加強輸入濾波器後 EMI 改善效果很小甚至沒有改善的這種遭遇？這很有可能是因為有一些來自某個高 dV/dt 節點的雜散電容直接耦合到輸入線路
，有效繞過了您的 CMC。為了檢測這種情況，可臨時短路 PCB 上 CMC 的繞組，並將一個二級 CMC 與電路板的輸入電線串聯。如果有明顯改善
，您需要重新布局電路板，並格外注意輸入連接的布局與布線。
