高速運行的物理層



D-PHY的物理層由一個時鍾和四條數據通路[D0:D3]組成，可以以非常高的速度運行。物理層可以支持不同的協議層。例如，攝像機捕捉的影像可以通過采用CSI-2協議的D-PHY物理層傳送到處理器，再傳送到應用處理器，然後通過采用DSI協議的D-PHY物理層傳送到顯示器。這裏的CSI和DSI指D-PHY上運行的協議。每條通路上的數據在使用V1.2標準時傳送速率可以達到2.5 Gbps，在使用V2.1標準時可以達到4.5 Gbps，從而可以傳送高分辨率和高清晰度的影像。



數據通路[D0:D3]的D0通路是雙向通路
，用於總線周轉(BTA)功能。在主發射機要求外設響應時，它會在傳輸最後的數據包時向其PHY發出一個請求，告訴PHY層在傳輸結束(EoT)後確認總線周轉(BTA)命令。其餘通路和時鍾都是單向的
，數據在不同通路中被剝離。例如，第一個字節將在D0上傳送，然後第二個字節將在D1上傳送，依此類推，第五個字節將在D0上傳送。根據設計要求
，數據通路結構可以從一路擴充到四路。圖3是1時鍾3路係統上的數據剝離圖。每條通路有一個獨立的傳輸開始(SoT)和傳輸結束(EoP)，SoT在所有通路之間同步。但是，某些通路可能會在其他通路之前先完成HS傳輸(EoT)。



在四條通路之間，在以2.5 Gbps/路運行時
，D-PHY 1.2信號的最大吞吐量約為10 Gbps。物理層信號有兩種模式：高速(HS)模式和低功率(LP)模式。高速[HS]模式用於快速傳送數據。在係統處於空閑時
，低功率[LP]模式用來傳送控製信息

，以延長電池續航時間。HS和LP模式有不同的端接方式

，係統應能夠動態改變端接方式
，以支持這兩種模式。



HS數據的速度越高，顯示器能夠支持的分辨率越高，影像的清晰度也就越好。數據速率與分辨率之間的關係，還要看一下其他幾個參數。



● 像素時鍾：決定著像素傳送的速率

● 刷新速率：屏幕每秒刷新次數

● 色彩深度：用來表示一個像素的顏色的位數



像素時鍾的推導公式如下：像素時鍾 = 水平樣點數 x 垂直行數 x 刷新速率。其中水平樣點數和垂直行數包括水平和垂直消隱間隔。



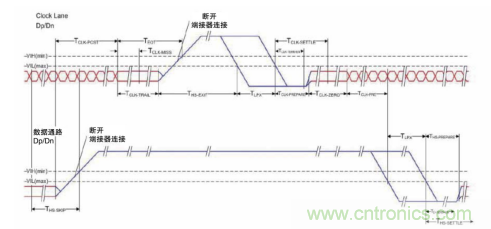

圖1. D-PHY數據通路在連續時鍾模式下的模式和狀態。(MIPI聯盟D-PHY規範第1.2版
，MIPI聯盟公司)



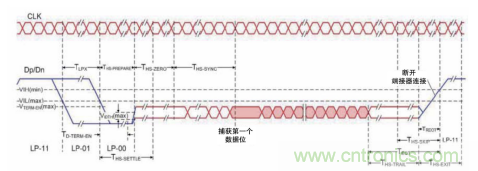

圖2. D-PHY時鍾通路在正常時鍾模式下的模式和狀態。(MIPI聯盟D-PHY規範第1.2版，MIPI聯盟公司)



如何測試電接口信令？



數據在HS模式下傳送
，在線路空閑時，發射機切換到低功率模式，以便節能。在高速(HS)模式下，差分電壓最小值是140 mV
，標稱值是200 mV，最大值是270 mV，數據速率擴展到最大2.5 Gb/s。HS模式由兩種可能狀態組成：Differential-0 (HS-0)和Differential-1 (HS-1)。



在低功率(LP)模式下，信令采用兩條單端線路，擺幅為1.2 V
，最大運行數據速率為10 Mb/s。數據+(Dp)線路和數據-(Dn)線路相互獨立。每條線路可以有兩種狀態：0和1，這會導致LP模式
，其有四種可能的狀態：LP-00, LP-01, LP-10, LP-11。



為了適應兩種不同的運行模式，接收機端的端接必須是動態的。在HS模式下，接收機端必須以差分方式端接100 Ω；在LP模式下，接收機開路(未端接)。HS模式下的上升時間與LP模式下是不同的。



接收機端動態端接加大了D-PHY信號測試的複雜度，這給探測帶來極大挑戰。探頭必須能夠在HS信號和LP信號之間無縫切換，而不會給DUT帶來負載。必須在HS進入模式下測量大多數全局定時參數，其需要作為僅時鍾測試
、僅數據測試和時鍾到數據測試來執行。還要在示波器的不同通道上同時采集Clock+ (Cp)、Clock- (Cn)、Data+ (Dp)、Data- (Dn)。



鑒於D-PHY1.2規範支持的最大速度是2.5 Gbps，所以要求的最低帶寬是8 GHz，那麼探頭在8 GHz以下帶寬時應擁有穩定的特點，以便能夠捕獲HS-LP和LP-HS跳變區域中的波形。



D-PHY正成為汽車顯示器和攝像機應用中流行的標準。在不同的汽車溫度範圍內進行測試
，也可能帶來挑戰，特別是在探測方麵。



用MSO6進行自動一致性測試



示波器和探頭要求的最低帶寬是4 GHz。在2.5 Gbps的最高數據速率時

，示波器和探頭建議帶寬是8 GHz。設置包括：示波器，4 隻低負載單端探頭
，TekExpress D-PHY 1.2 自動測試解決方案
，高級抖動分析 ( 推薦 )，探測、端接電路板。



TekExpress解決方案把速度最快的自動測試解決方案與6係列MSO
、MSO/DPO7000/DX和DPO70000SX示波器整合在一起。TekExpress軟件提供了一個圖形用戶界麵(GUI)，其架構包含從設置到測試的直觀工作流程，而不管采用哪個通路端接。在線工作情況下執行一致性測量，並可以針對特定DUT數據速率來配置設置，調節極限，並進行量身定製。在配置高級抖動分析(選項DJA)的儀器上，TekExpress D-PHY解決方案為數據到時鍾時延測試繪製眼圖
，清楚地表明數據和時鍾之間的時延信息。

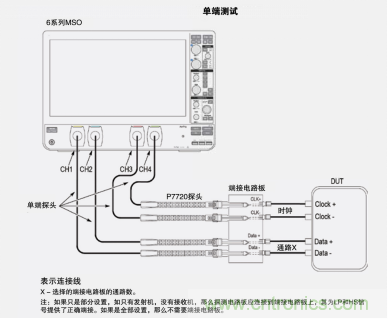

圖3. 采用6 係列MSO 的單端測試設置

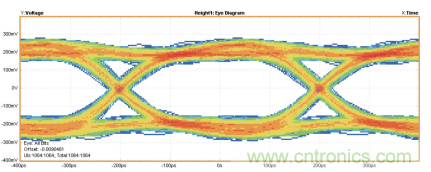

圖4. HS-TX時鍾到數據通路定時測試中使用的眼圖。



TekExpress自動測試框架是市場上速度最快的D-PHY合規性解決方案，明顯節省了測試時間
，特別是在各種環境條件下表征DUT性能時。該解決方案還可以在預錄模式下測試離線波形，可以先捕獲多輪數據，後麵再對數據進行處理，省時省力。



報告功能支持多種格式和定製內容。結果可以按測試名稱(默認值)、通路名稱或測試結果分組。可以作為選項包括第一個分析區域的圖像。報告不僅提供了測試合格/不合格摘要表，還包括每項測試的裕量細節，這些都包括在一個合並報告中，並可以導出。

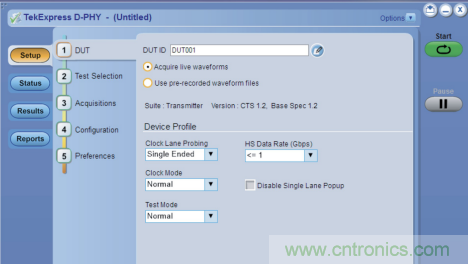

圖5. TekExpress D-PHY自動軟件會引導用戶從設置到報告完成整個測試。



自動一致性測試的速度和可重複性都要遠遠高於手動測試，特別是在測試MIPI D-PHY物理層時。TekExpress自動軟件與相應的示波器和探頭相結合
，如6係列MSO和TDP7700，可以幫助工程師加快測試速度，改善可重複性，簡化報告編製工作。
