1 高速信號走線屏蔽規則





如上圖所示：在高速的PCB設計中
，時鍾等關鍵的高速信號線

，則需要進行屏蔽處理，如果沒有屏蔽或隻屏蔽了部分，都是會造成EMI的泄漏。建議屏蔽線，每1000mil
，打孔接地。

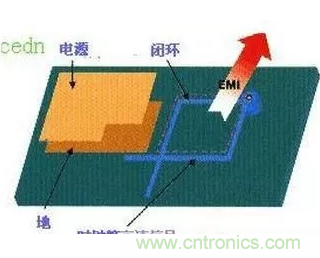

2 高速信號的走線閉環規則



由於PCB板的密度越來越高
，很多PCB layout工程師在走線的過程中，很容易出現這種失誤，如下圖所示：





時鍾信號等高速信號網絡

，在多層的PCB走線的時候產生了閉環的結果，這樣的閉環結果將產生環形天線，增加EMI的輻射強度。

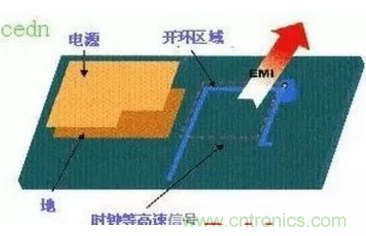

3 高速信號的走線開環規則



規則二提到高速信號的閉環會造成EMI輻射，同樣的開環同樣會造成EMI輻射
，如下圖所示：





時鍾信號等高速信號網絡，在多層的PCB走線的時候產生了開環的結果，這樣的開環結果將產生線形天線
，增加EMI的輻射強度。在設計中我們也要避免。

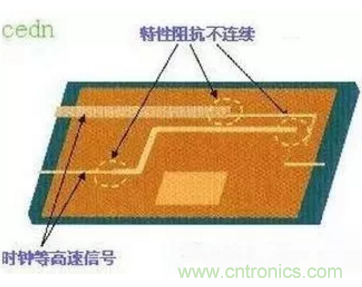

4 高速信號的特性阻抗連續規則



高速信號，在層與層之間切換的時候必須保證特性阻抗的連續
，否則會增加EMI的輻射
，如下圖：





也就是：同層的布線的寬度必須連續，不同層的走線阻抗必須連續。

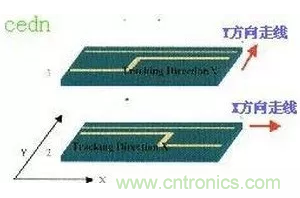

5 高速PCB設計的布線方向規則



相鄰兩層間的走線必須遵循垂直走線的原則，否則會造成線間的串擾，增加EMI輻射
，如下圖：





相鄰的布線層遵循橫平豎垂的布線方向
，垂直的布線可以抑製線間的串擾。

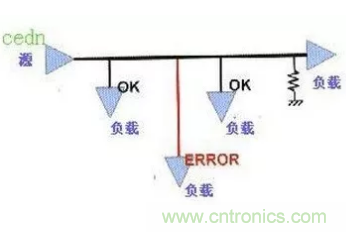

6 高速PCB設計中的拓撲結構規則



在高速PCBshejizhongyoulianggezuiweizhongyaodeneirong，jiushixianlubantexingzukangdekongzhiheduofuzaiqingkuangxiadetuopujiegoudesheji。zaigaosudeqingkuangxia，keyishuotuopujiegoudeshifouhelizhijiejueding，chanpindechenggonghaishishibai。





如上圖所示，就是我們經常用到的菊花鏈式拓撲結構。這種拓撲結構一般用於幾Mhz的情況下為益。高速的拓撲結構我們建議使用後端的星形對稱結構。

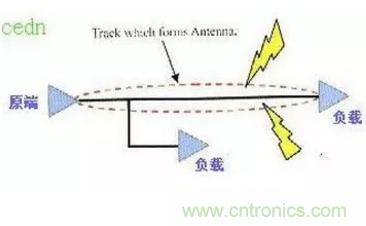

7 走線長度的諧振規則





檢查信號線的長度和信號的頻率是否構成諧振，即當布線長度為信號波長1／4的時候的整數倍時，此布線將產生諧振，而諧振就會輻射電磁波，產生幹擾。

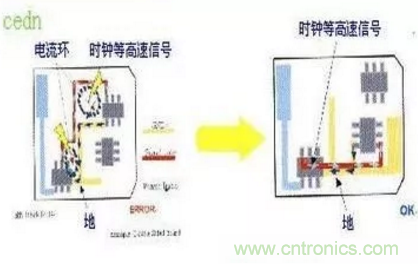

8 回流路徑規則





所(suo)有(you)的(de)高(gao)速(su)信(xin)號(hao)必(bi)須(xu)有(you)良(liang)好(hao)的(de)回(hui)流(liu)路(lu)徑(jing)。盡(jin)可(ke)能(neng)的(de)保(bao)證(zheng)時(shi)鍾(zhong)等(deng)高(gao)速(su)信(xin)號(hao)的(de)回(hui)流(liu)路(lu)徑(jing)最(zui)小(xiao)。否(fou)則(ze)會(hui)極(ji)大(da)的(de)增(zeng)加(jia)輻(fu)射(she)，並(bing)且(qie)輻(fu)射(she)的(de)大(da)小(xiao)和(he)信(xin)號(hao)路(lu)徑(jing)和(he)回(hui)流(liu)路(lu)徑(jing)所(suo)包(bao)圍(wei)的(de)麵(mian)積(ji)成(cheng)正(zheng)比(bi)。

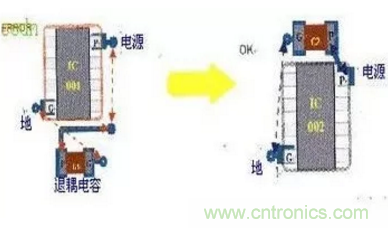

9 器件的退耦電容擺放規則





退耦電容的擺放的位置非常的重要。不合理的擺放位置
，是根本起不到退耦的效果。退耦電容的擺放的原則是：靠近電源的管腳，並且電容的電源走線和地線所包圍的麵積最小。
