簡介

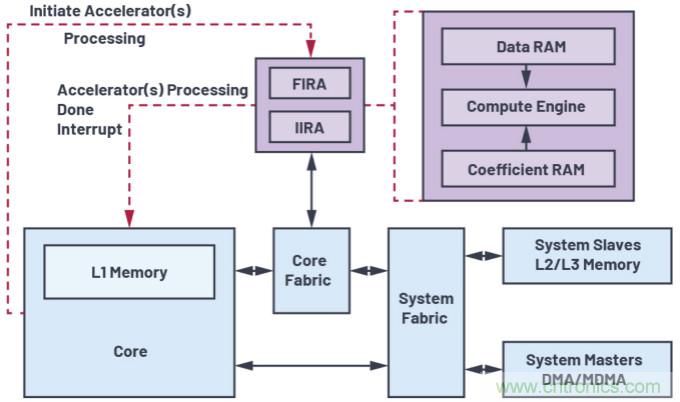

圖1.FIRA和IIRA係統方框圖



圖1顯示了FIRA和IIRA的簡化方框圖
，以及它們與其餘處理器係統和資源的交互方式。



●  FIRA和IIRA模塊均主要包含一個計算引擎（乘累加(MAC)單元）以及一個小的本地數據和係數RAM。



●  為開始進行FIRA/IIRA處理，內核使用通道特定信息初始化處理器存儲器中的DMA傳輸控製塊(TCB)鏈。然後將該TCB鏈的起始地址寫入FIRA/IIRA鏈指針寄存器，隨後配置FIRA/IIRA控製寄存器以啟動加速器處理。一旦所有通道的配置完成
，就會向內核發送一個中斷，以便內核將處理後的輸出用於後續操作。



●  從理論上講，最好的方法是將所有FIR和/或IIRrenwucongneihezhuanyigeijiasuqi，bingyunxuneihetongshizhixingqitacaozuo。danzaishijianzhong，zhebingfeishizhongkexing，tebieshidangneihexuyaoshiyongjiasuqishuchujinyibuchuli，bingqiemeiyouqitaduliderenwuxuyaotongshiwanchengshi。zaizhezhongqingkuangxia，womenxuyaoxuanzeheshidejiasuqishiyongmoxinglaidadaozuijiaxiaoguo。



在本文中，我們將討論針對不同應用場景充分利用這些加速器的各種模型。



實時使用FIRA和IIRA

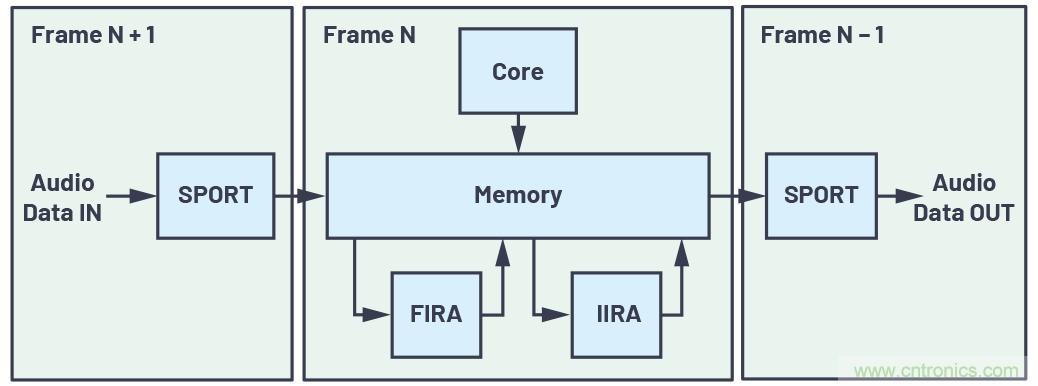

圖2.典型實時音頻數據流



圖2顯示了典型實時PCM音頻數據流圖。一幀數字化PCM音頻數據通過同步串行端口(SPORT)接收
，並通過直接存儲器訪問(DMA)發送至存儲器。在繼續接收幀N+1時
，幀N由內核和/或加速器處理
，之前處理的幀(N-1)的輸出通過SPORT發送至DAC進行數模轉換。



加速器使用模型



如前所述，根據應用的不同，可能需要以不同的方式使用加速器

，以最大限度分擔FIR和/或IIR處理任務
，並盡可能節省內核周期以用於其他操作。從高層次角度來看，加速器使用模型可分為三類：直接替代

、拆分任務和數據流水線。



直接替代



●  內核FIR和/或IIR處理直接被加速器替代
，內核隻需等待加速器完成此任務。

●  此模型僅在加速器的處理速度比內核快時才有效；即，使用FIRA模塊。



拆分任務



●  FIR和/或IIR處理任務在內核和加速器之間分配。

●  當多個通道可並行處理時，此模型特別有用。

●  根據粗略的時序估算，在內核和加速器之間分配通道總數，使二者大致能夠同時完成任務。

●  如圖3所示
，與直接替代模型相比，此使用模型可節省更多的內核周期。



數據流水線



●  內核和加速器之間的數據流可進行流水線處理
，使二者能夠在不同數據幀上並行處理。

●  如圖3所示，內核處理第N個幀，然後啟動加速器對該幀進行處理。內核隨後繼續進一步並行處理加速器在上一迭代中產生的第N-1幀的輸出。該序列允許將FIR和/或IIR處理任務完全轉移給加速器，但輸出會有一些延遲。

●  流水線級以及輸出延遲都可能會增加，具體取決於完整處理鏈中此類FIR和/或IIR處理級的數量。

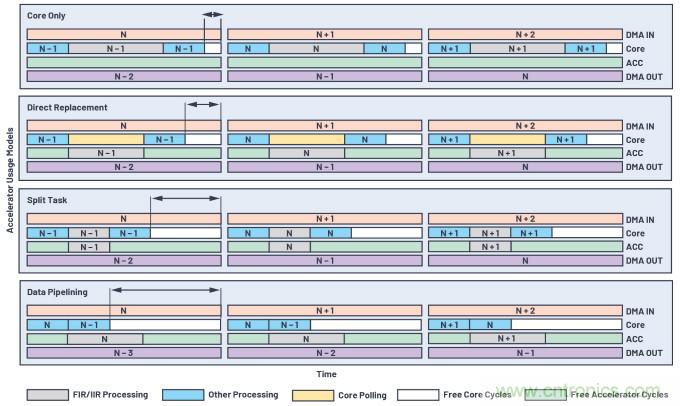

圖3說明了音頻數據幀如何在不同加速器使用模型的三個階段之間傳輸---DMA IN、內核/加速器處理和DMA OUT。它還顯示了通過采用不同的加速器使用模型將FIR/IIR全部或部分處理轉移到加速器上，與僅使用內核模型相比
，內核空閑周期如何增加。



圖3.加速器使用模型比較



SHARC處理器上的FIRA和IIRA



以下ADI SHARC®處理器係列支持片內FIRA和IIRA（從舊到新）。



●  ADSP-214xx (例如， ADSP-21489)

●  ADSP-SC58x

●  ADSP-SC57x/ADSP-2157x

●  ADSP-2156x



這些處理器係列：



●  計算速度不同

●  基本編程模型保持不變，ADSP-2156x處理器上的自動配置模式(ACM)除外。

●  FIRA有四個MAC單元，而IIRA隻有一個MAC單元。



ADSP-2156x處理器上的FIRA/IIRA改進



ADSP-2156x是SHARC處理器係列中的最新的產品。它是第一款單核1 GHz SHARC處理器，其FIRA和IIRA也可在1 GHz下運行。ADSP-2156x處理器上的FIRA和IIRA與其前代ADSP-SC58x/ADSP-SC57x處理器相比
，具有多項改進。



性能改進



●  計算速度提高了8倍（從SCLK-125 MHz至CCLK-1 GHz）。

●  由於內核和加速器借助專用內核結構實現了更緊密的集成，因此減少了內核和加速器之間的數據和MMR訪問延遲。



功能改進



添加了ACM支持，以盡量減少進行加速器處理所需的內核幹預。此模式主要具有以下新特性：



●  允許加速器暫停以進行動態任務排隊。

●  無通道數限製。

●  支持觸發生成（主器件）和觸發等待（從器件）。

●  為每個通道生成選擇性中斷。



實驗結果



在本節中，我們將討論在ADSP-2156x評估板上，借助不同的加速器使用模型實施兩個實時多通道FIR/IIR用例的結果



用例1

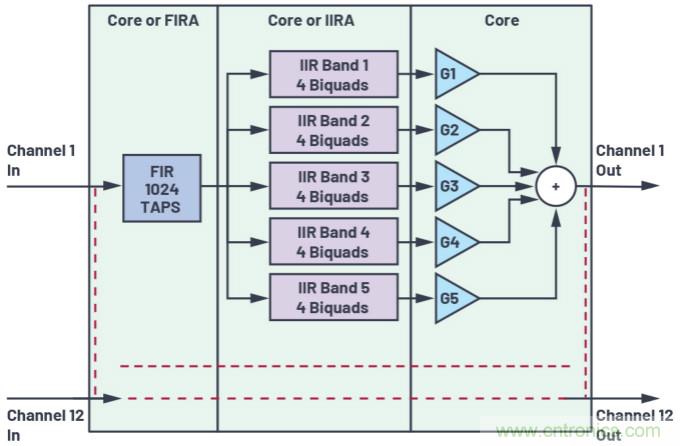

圖4顯示用例1的方框圖。采樣率為48 kHz，模塊大小為256個采樣點，拆分任務模型中使用的內核與加速器通道比為5:7。



表1顯示測得的內核和FIRA MIPS數量
，以及與僅使用內核模型相比獲得的節約內核MIPS結果。表中還顯示了相應使用模型增加的額外輸出延遲。正如我們所看到的，使用加速器配合數據流水線使用模型，可節約高達335內核MIPS
，但導致1塊(5.33 ms)的輸出延遲。直接替代和拆分任務使用模型也分別可節約98 MIPS和189 MIPS，而且未導致任何額外的輸出延遲。



圖4.用例1方框圖

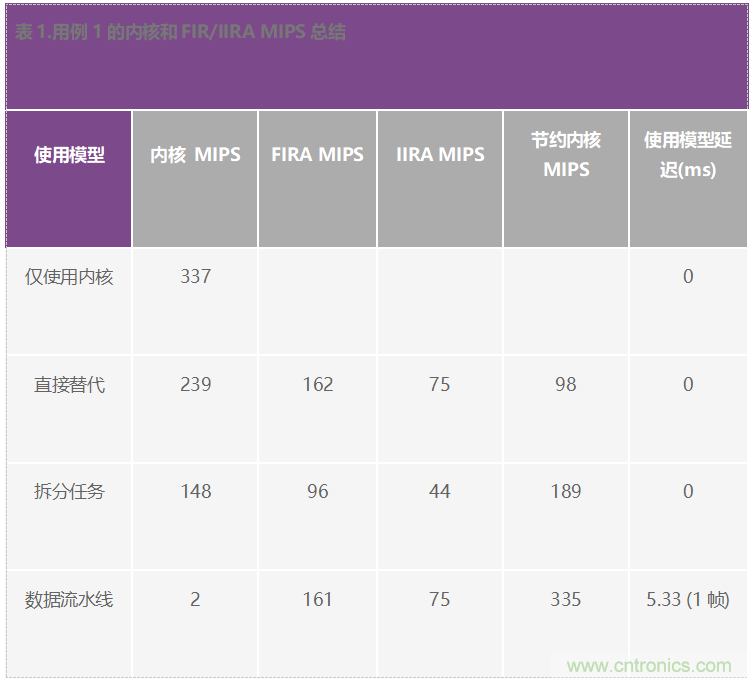

表1.用例1的內核和FIR/IIRA MIPS總結



用例2

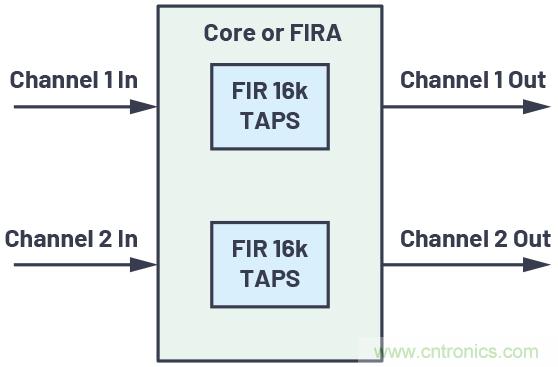

圖5顯示用例2的方框圖。采樣率為48 kHz，模塊大小為128個采樣點，拆分任務模型中使用的內核與加速器通道比為1:1。



與表1一樣，表2也顯示了此用例的結果。正如我們所看到的，使用加速器配合數據流水線使用模型，可節約高達490內核MIPS
，但導致1模塊(2.67 ms)的輸出延遲。拆分任務使用模型可節約234內核MIPS，而沒有導致任何額外輸出延遲。請注意，與用例1中不同
，在用例2中內核使用頻域（快速卷積）處理

，而非時域處理。這就是為何處理一個通道所需的內核MIPS比FIRA MIPS少的原因
，這可導致直接替代使用模型實現負的內核MIPS節約。



圖5.用例2方框圖

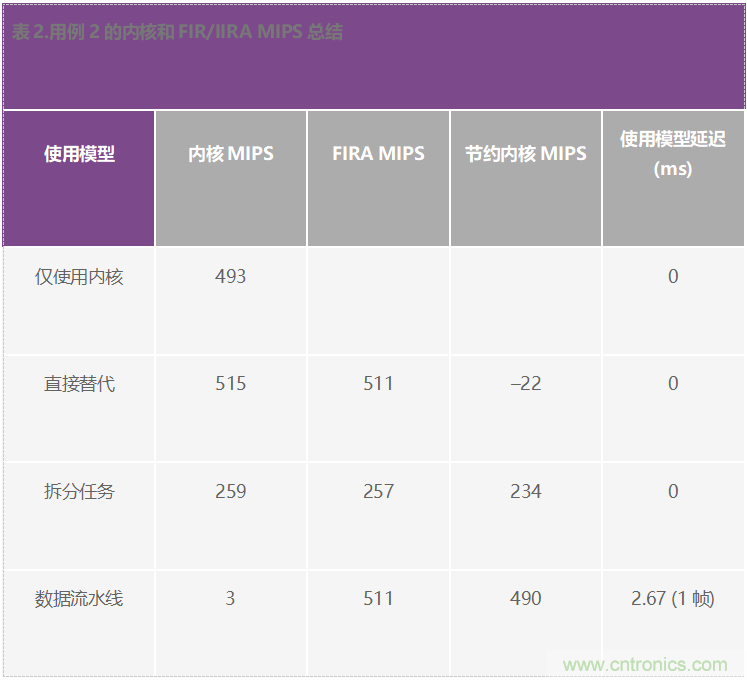

表2.用例2的內核和FIR/IIRA MIPS總結



結論



在本文中，我們看到如何利用不同的加速器使用模型實現所需的MIPS和處理目標，從而將大量內核MIPS轉移到ADSP-2156x處理器上的FIRA和IIRA加速器。



進一步閱讀



“ADSP-2156x FIR/IIR加速器性能和實時使用情況圖形演示。” ADI公司



Nayak, Sanket和Mitesh Moonat。 “工程師對話筆記EE-408：使用ADSP-2156x高性能FIR/IIR加速器。”ADI公司，2019年8月。



作者



Mitesh Moonat



Mitesh Moonat目前在印度班加羅爾(ADBL)處理器應用團隊擔任應用工程師。他從事前/後晶片驗證、外設驅動器開發和SHARC處理器支持工作。在ADI就職期間，他還從事Blackfin和21xx處理器工作。他的工作領域包括處理器架構
、數字信號處理算法優化
、模塊以及嵌入式係統的係統級調試。Mitesh於2006年加入ADI公司。他畢業於印度瓦朗加爾國家技術學院，獲得電子和通信工程學士學位。



Sanket Nayak



Sanket Nayak是印度班加羅爾(ADBL)處理器應用團隊的產品應用工程師。他於2016年加入ADI公司，一直從事汽車DSP的前/後晶片驗證、驅動器/FuSa ROM設計、開發和測試工作。他獲得班加羅爾PES技術學院電子和通信工程學士學位。
