BLDC電機趨勢



近年來，許多終端市場和應用中的一個明顯趨勢是用高效率的 無刷直流電機(BLDC)替換交流電機或機械泵。使用BLDC的一些主 要優點包括：更高的功率和熱效率
、更高的空間/重量效率、更 高的可靠性(無刷)、在危險環境下工作更安全(不會像有刷電機一 樣產生刷粉或火花)。此外
，由於BLDC電機采用電子換向方式， 因此更易在應用的速度範圍內控製扭矩和速度參數，並且能夠實 現更複雜的控製，例如維持保持扭矩或速度極限。憑借這些優 點
，BLDC電機在眾多現有和新應用中占得一席之地。在汽車領 域，BLDC電機已用於替換液壓執行器和有刷電機，這不僅能夠 減小重量/尺寸

、延長工作壽命
、降低維護成本
，而且能夠大幅 提高整體係統性能和效率。隨著汽車行業向優化燃油效率快速發 展
，BLDC電機現能夠實現相應的性能
，幫助減小傳動係統
、電 動助力轉向和HVAC(暖通空調)係統以及起動馬達/發電機和各類泵 (水/燃油/油)中的發動機負荷。



角度傳感器在BLDC電機控製中的作用



要實現電機的精確控製和高效換向，高分辨率電流和旋轉位置信 息至關重要。一般而言
，在基於旋變器的係統中，分辨率和精度 可能非常高，但終端解決方案可能價格昂貴且體積較大，這是因 為旋變器本身會占用較大的物理空間。無傳感器方案也可用於檢 測反電動勢電流，而且還能降低傳感器重量和成本，但是電機啟 動性能可能是個問題
，因為這時不會產生反電動勢，因此就無法 得到可用的位置數據。其他解決方案
，例如利用三個霍爾效應傳 感器檢測電機磁體的位置，通常用於對成本敏感的應用中。這種 情況下，要求的分辨率可以實現
，但需要監控三個信號。此外
， 這些傳感器不是配套的，這可能會產生空間和安裝難題。



一種替代方案是使用基於異性磁阻(AMR)技術的角度傳感器，這 些傳感器既便宜又精確。借助ARM傳感器，不僅可實現高角度精 度，而且可將一個檢測元件和電子電路集成在同一封裝中。這 可獲得非常小的傳感器子係統，並且能夠在電機總成內定位傳 感器。



ADI公司已與MR技術的領導者——Sensitec GMBH——開展合作，共 同提供ADA4571，該產品將高精度AMR傳感器和高性能儀表放大 器集成在單個封裝中。





ADA4571在−40°C至+150°C的寬工作溫度範圍下進行的生產測試 得到的最大角度誤差為0.5°，而且具有內置診斷功能、大輸出電 平
、EMC保護以及低失調偏移
，因此是非常理想的傳感器，它能 夠實現高性能BLDC電機控製
，而且速度超過25000 RPM。



AMR技術



基於AMR理念的傳感器的材料電阻率取決於相對於電流方向的 磁化方向。該傳感器通常沉積為薄膜透磁合金(磁性鐵鎳合金)。 AMR傳感器在飽和狀態下工作，因此外部磁場對電阻變化起決定 作用。外部磁場和電流方向平行時電阻最大

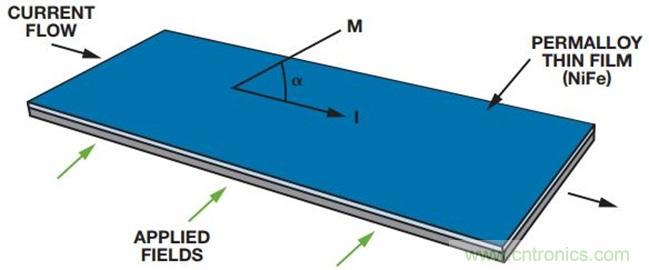

，施加磁場與載流透 磁合金的平麵垂直時電阻最小。 AMR傳感器如何工作的簡化圖如 圖1所示。



圖1. AMR工作原理



兩個獨立的惠斯登電橋配置以彼此呈45°的方式排列時，可實現角度傳感器，其正弦和餘弦輸出取決於外部磁場方向。此配置可提供具有180°絕對測量範圍的傳感器。

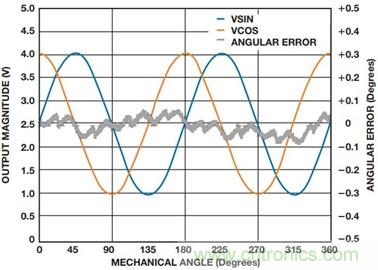

圖2. 360°機械旋轉時的ADA4571誤差(灰色)和輸出波形(橙色/藍色)



圖2顯示了旋轉磁場施加在360°機械旋轉情形時ADA4571的典型高輸出電平和角度誤差。在微控製器中進行失調校正和反正切計算之後，典型誤差小於0.1°。



傳感器安裝



對於大部分BLDC控製係統，根據可用空間和電機軸安裝的便利性，配置和安裝傳感器有許多選擇方式。圖3顯示了ADA4571的兩個配置示例。

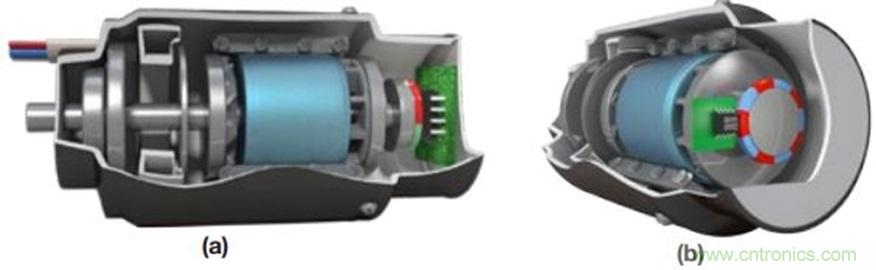

圖3. BLDC係統與ADA4571 (a)軸端係統(b)軸側係統



典型的軸端配置包括一個安裝在旋轉軸上的直徑磁化盤式磁體，該磁體安裝在電機總成內部，如圖3(a)所示。該磁體可提供一個穿過傳感器平麵的磁場。



在此配置中

，無需使機械和電氣組件接觸即可直接讀取轉子角度。由於AMR技術不依賴磁場強度
，因此能夠耐受氣隙變化。不依賴磁場強度還可增大機械容差並使磁體材料的選擇簡單化。



緊湊的軸端配置意味著傳感器可直接安裝在非常靠近電子控製裝置(微控製器、MOSFET)的印刷電路板(PCB)上，從而能夠最大限度減少信號路由並減小與惡劣電機環境的距離。.



另一種可能的配置是圖3(b)suoshidezhoucexitong。zhoucepeizhikeyongyudaijiancezhouwufazaiduantouanzhuangcitideyingyong。zaicipeizhizhong，youcijihuantigongjili，chuanganqihecijihuankeanzhuangzaizhoushangderenyiweizhi。dianxingyingyongbaokuodiandongzhulizhuanxiangbenghuoyouyukongjianxianzhibunengshiyongzhouduandeBLDC電機。



由於ADA4571能(neng)夠(gou)提(ti)供(gong)低(di)延(yan)遲(chi)和(he)精(jing)確(que)的(de)位(wei)置(zhi)反(fan)饋(kui)信(xin)息(xi)
，因(yin)此(ci)可(ke)對(dui)電(dian)機(ji)各(ge)相(xiang)的(de)電(dian)流(liu)進(jin)行(xing)精(jing)確(que)控(kong)製(zhi)，從(cong)而(er)使(shi)電(dian)機(ji)對(dui)動(dong)態(tai)負(fu)載(zai)做(zuo)出(chu)順(shun)暢(chang)響(xiang)應(ying)，或(huo)在(zai)變(bian)化(hua)的(de)條(tiao)件(jian)下(xia)維(wei)持(chi)恒(heng)速(su)。最(zui)終(zhong)結(jie)果(guo)就(jiu)是(shi)更(geng)好(hao)的(de)控(kong)製(zhi)

、最大的扭矩、更高的啟動/停止效率，以及更佳的運行狀況。



傳感器設置和校準



要獲得更高的精度，可在用戶的生產線末端執行各類校準程序。 可執行一次性失調校準
，以消除正弦和餘弦信號的初始失調。



圖4顯示了在室溫下執行一次性失調校準後的典型性能。 圖4.

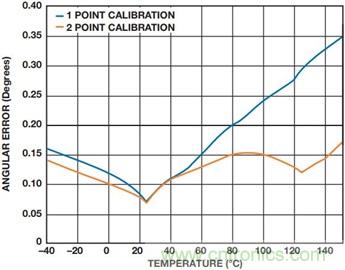

圖4. 單點和雙點校正時典型角度誤差與溫度的關係



由於傳感器的失調漂移
，角度精度可能隨溫度升高而下降
，如在150°C時(shi)進(jin)行(xing)單(dan)點(dian)校(xiao)正(zheng)的(de)情(qing)況(kuang)
，而(er)雙(shuang)點(dian)溫(wen)度(du)校(xiao)準(zhun)則(ze)可(ke)提(ti)高(gao)性(xing)能(neng)。在(zai)這(zhe)種(zhong)情(qing)況(kuang)下(xia)


，可(ke)對(dui)失(shi)調(tiao)和(he)片(pian)內(nei)溫(wen)度(du)傳(chuan)感(gan)器(qi)的(de)信(xin)息(xi)進(jin)行(xing)插(cha)值(zhi)計(ji)算(suan)
，並(bing)且(qie)可(ke)補(bu)償(chang)隨(sui)溫(wen)度(du)變(bian)化(hua)的(de)失(shi)調(tiao)。



自由運行應用中的BLDC係xi統tong可ke充chong分fen利li用yong連lian續xu的de失shi調tiao校xiao正zheng技ji術shu，方fang法fa是shi計ji算suan指zhi定ding時shi間jian內nei傳chuan感gan器qi輸shu出chu的de均jun值zhi。微wei控kong製zhi器qi中zhong的de動dong態tai失shi調tiao補bu償chang可ke在zai整zheng個ge溫wen度du範fan圍wei和he工gong作zuo壽shou命ming內nei實shi現xian非fei常chang高gao的de精jing度du。



與其他傳感器技術(霍爾/GMR/TMR)不同
，ADA4571無需執行額外的校準步驟，例如幅度校正或正交性校正。經過生產測試驗證的幅度失配確保小於1%，而先進的傳感器設計還可確保正交性。傳感器還可忽略遲滯，從而獲得高可靠性且精確的位置信息。



對於無需高精度、低性能且對成本敏感的應用，ADA4571可在不進行線路終端失調校正的情況下使用。這種情況下，ADA4571可確保具有小於5°的角度誤差。這對於一些未校準的應用非常有用，因為主機控製器知道軸的位置
，因此可優化啟動狀況。



結論



磁性位置傳感器可為工業和汽車BLDC電機控製係統設計人員提供小型、穩定且易於組裝的位置檢測解決方案。ADI的新款ADA4571提供高速
、高精度、經生產測試保證的全角度精度、集成式診斷功能以及低功耗工作模式，明顯優於前幾代磁性位置傳感器。



為了確保器件的安裝和校準設置簡單方便並減少用戶的軟件開銷
，ADI投入了大量精力。



因此，BLDCdianjizhizaoshangkecongfeichangjingquedeweizhishujuzhongshouyi

，jishizaigaosuyingyongzhongyekehuodefeichanggaodeniujuxingneng，chucizhiwai，tamenhainenghuodeshiyongwujiechushicixingjiancejishudesuoyouhaochu。



參考電路



AA700應用筆記。AMR Free Pitch Sensoren für winkel– und Längenmessung. Sensitec.
