為了啟動信號完整性問題分析，我們將需要各種技術來檢查信號完整性。

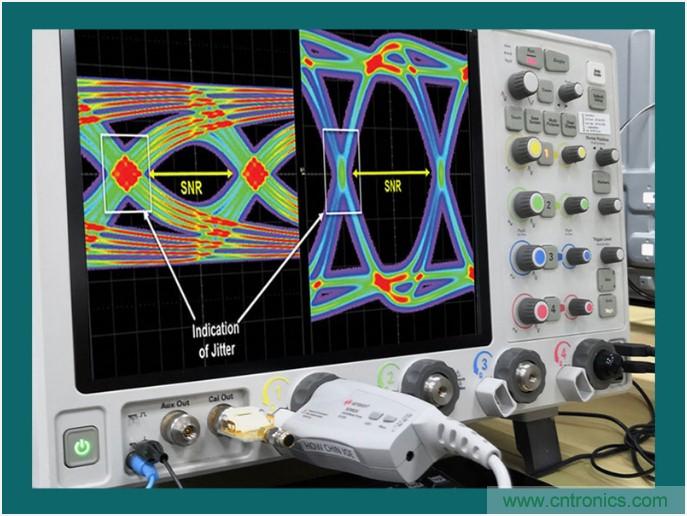

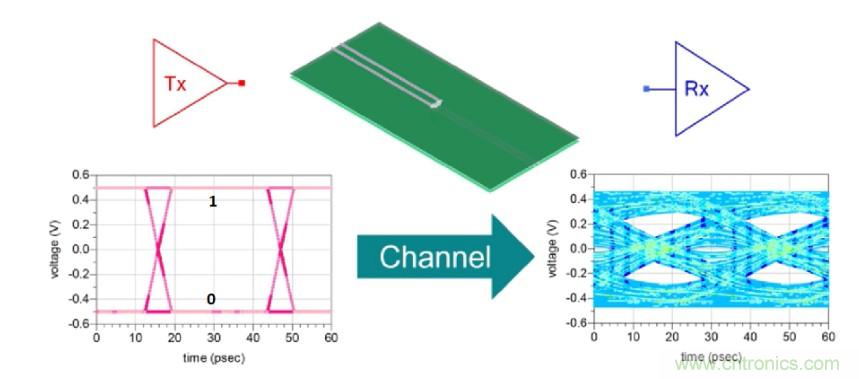

信道模擬：我們有一個信道，它構成一個發射機，一個接收機。眼圖告訴我們信道降低傳輸信號的程度。正如我們在圖像中看到的


，在Tx側，眼睛是睜開的，“0”和“1”級別可以很容易地被發現。當信號穿過信道到達接收端時

，眼睛幾乎閉上
，接收器很難區分“0”和“1”。這就是我們知道信號完整性問題普遍存在的地方。

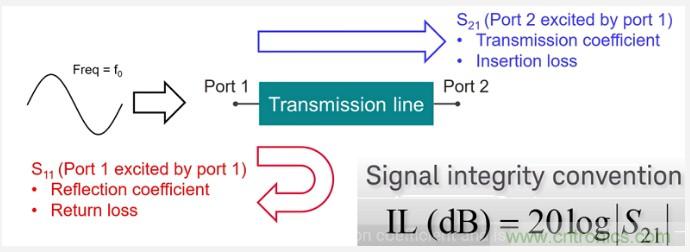

識別信號劣化的根本原因：下一步是使用混合模式S參數分析和時域反射儀找出信號劣化的根本原因。讓我們考慮傳輸線部分，並在端口S11發送頻率為f0的正弦波。S11是反射係數，與回波損耗有關。它告訴我們有多少信號從端口1反射回來。參數S21告訴我們傳輸線如何傳輸信號。S21是傳輸係數，它與插入損耗有關。

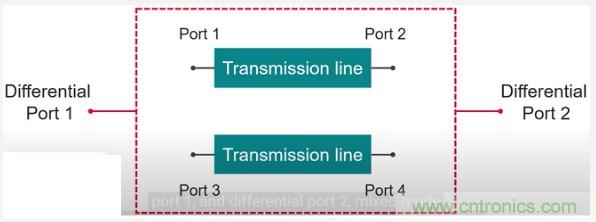

現在的問題是，我們什麼時候可以使用混合模式S參數分析？當我們使用一對傳輸線從差分端口1和2傳輸差分信號時，就會使用這些參數。混合模式參數告訴我們傳輸對差分和公共信號的反應。





SDD11：端口1的差分輸出，由端口1的差分輸入激勵。



SDD11：與差分回波損耗有關。



SDD21：與差分插入損耗有關。



SCD21：模式轉換：EM生成。



模式轉換：電磁敏感度。



其中，術語DD提供關於差分響應的信息，而術語CD提供關於差分輸入信號生成多少公共信號的信息。此外，術語DC表示有多少差分信號是由共同的輸入信號產生的。



由於s參數給出了信道的頻率響應

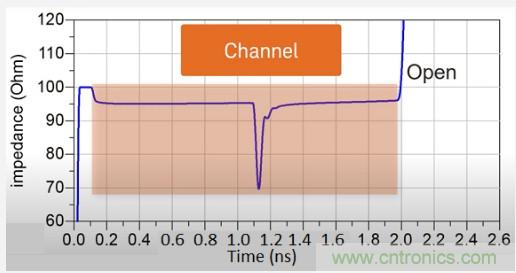

，我們使用時域反射法來推導空間和時間信息。在TDR圖上，右側顯示“開路”電路，以幫助我們識別通道的末端。





TDR圖

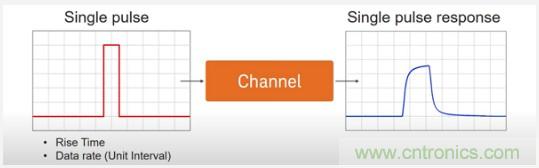

探索設計方案：在這裏，我們通過考慮單脈衝響應來探索設計方案。我們發送具有特定時間和數據速率的單脈衝，以評估輸出端的單脈衝響應。





單脈衝頻率響應

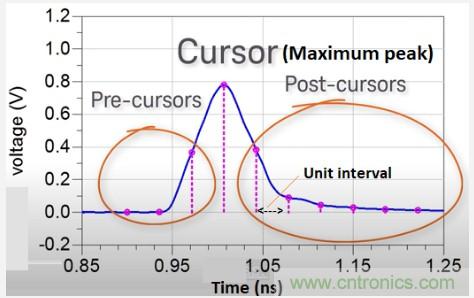

讓我們舉一個單脈衝頻率響應的例子。如果我們從響應的最大峰值開始
，並將其命名為“cursor”，namewomenkeyitongguogenjudanweijiangehuafenxiangyinglaichuangjianyoubiaotu。guangbiaotugaosuwomenmaichongxiangyingfenbuzaiduogeqianyoubiaohehouyoubiao。kuopinlianghaitigongleyouguanmajianganraodexinxi。





光標圖



電磁場視角下的信號完整性分析



在數字展望中

，與電路和電磁場（EM）級別相比，在邏輯級別識別信號完整性問題是一項簡單的任務。大多數的SI問題本質上都是電磁問題，不管是反射
、串擾還是地彈。這就是為什麼從電磁的角度理解SI問題的物理行為是非常好的。例如

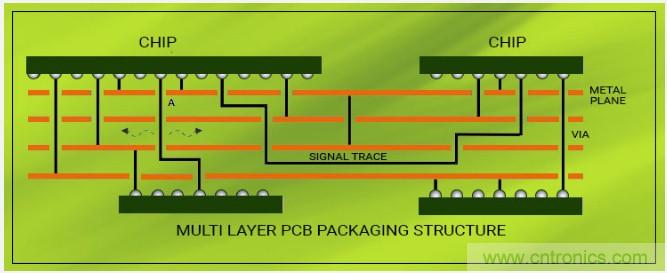

，在多層PCB中，通孔“a”中的開關電dian流liu將jiang產chan生sheng電dian磁ci波bo，這zhe些xie電dian磁ci波bo沿yan著zhe金jin屬shu平ping麵mian之zhi間jian的de徑jing向xiang從cong通tong孔kong傳chuan播bo出chu去qu。金jin屬shu平ping麵mian之zhi間jian產chan生sheng的de電dian場chang將jiang在zai它ta們men之zhi間jian產chan生sheng電dian壓ya變bian化hua。當dang波bo接jie近jin其qi他ta通tong孔kong時shi
，它ta們men會hui在zai這zhe些xie通tong孔kong中zhong產chan生sheng電dian流liu。感gan應ying電dian流liu又you會hui產chan生sheng電dian磁ci波bo在zai兩liang個ge平ping麵mian之zhi間jian傳chuan播bo。





多層PCB封裝結構



一旦這些波到達包裹的邊緣
，其中一部分會輻射到空氣中，另一部分則會反射回來。當波在PCB封裝結構內部來回反彈並相互疊加時
，就會發生共振。波的傳播

、反射、耦(ou)合(he)和(he)共(gong)振(zhen)是(shi)典(dian)型(xing)的(de)電(dian)磁(ci)現(xian)象(xiang)
，發(fa)生(sheng)在(zai)包(bao)裝(zhuang)結(jie)構(gou)內(nei)部(bu)的(de)信(xin)號(hao)瞬(shun)態(tai)。雖(sui)然(ran)電(dian)磁(ci)分(fen)析(xi)比(bi)電(dian)路(lu)分(fen)析(xi)更(geng)精(jing)確(que)，但(dan)它(ta)包(bao)含(han)複(fu)雜(za)的(de)算(suan)法(fa)。這(zhe)就(jiu)是(shi)為(wei)什(shen)麼(me)要(yao)用(yong)電(dian)路(lu)模(mo)擬(ni)器(qi)進(jin)行(xing)SI分析的原因。



傳輸線理論為今天的SI分析帶來了福音。信號的上升時間是SI問題中的一個關鍵參數。在SI分析中，各種互連線的電學模型可以看作是傳輸線。在高速PCB設計中，必須牢記傳輸線理論的基礎知識
，理解傳輸線效應。
