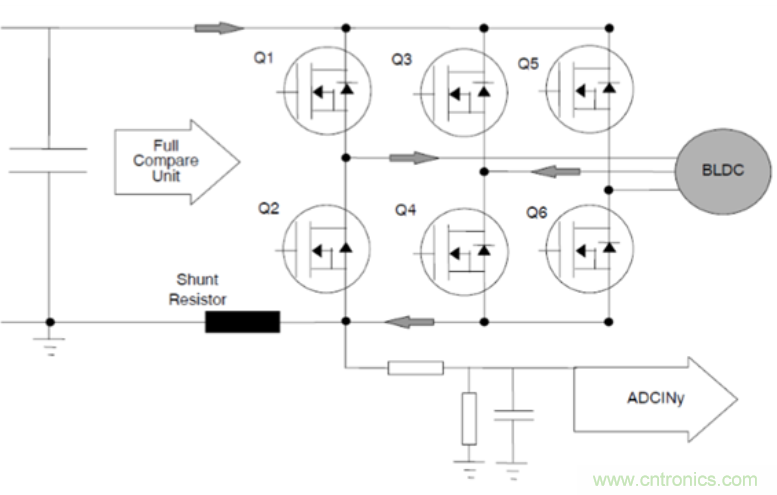

1.下麵是典型的三相BLDC電機控製框圖.



三個半橋驅動BLDC無刷電機
，檢測低邊總線電流

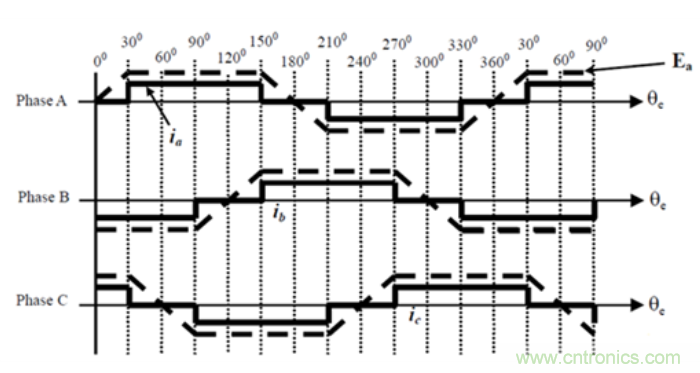

2.典型的BLDC電機相電流和反電動勢波形圖分析



從波形上看，每60度電角度，隻有兩個半橋有驅動電壓輸出，另外一個半橋上下管全關，這個相電壓是懸浮態。



BLDC電機運行後，相線都有反電動勢。



電機反電動勢來源於電機轉子旋轉引起磁通的變化，而磁通的變化在定子繞組上會產生感應電壓。



對同一個電機來說
，反電動勢峰值跟電機轉速幾乎是固定的比例。

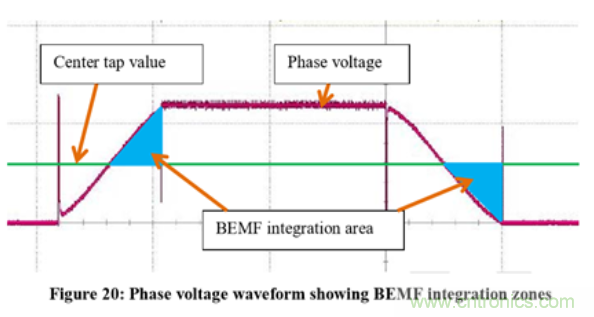

3.反電動勢過零點到峰值的反電動勢電壓和時間的積分





根據上麵對反電動勢峰值跟轉速(電頻率)幾乎成固定比例的描述，設定 。Vm為反電動勢峰值, 對於同一個電機，我們可以認為Kv幾乎不變。



以上圖左邊的藍色區域為例，該區域(反電動勢過零點時刻到下一次換相點時刻之間的區域)的電角度是30度，也就是電角度（360度）的1/12。



設當前電機電頻率為f, 單位為Hz。



反電動勢的峰值電壓為 ,單位為伏特。



設反電動勢從center tap value到最大值的時間為t1, 而。



那麼藍色積分區域的積分值就等於藍色三角形的麵積：





可以看到，積分結果是Kv值的，因此積分結果也是幾乎不變的。



所以我們可以根據積分的值跟固定閾值作比較來判斷換相點。



4.ADC如何采樣反電動勢



方波無感BLDC的ADC采樣積分控製，電路設計有三相相電壓ADC采樣電路，每60dudianjiaoduqujiandianjideliangxiangyouyubanqiaoyoushurudianyatongshiyoudiangandianliu，zaibuzengjiaewaidianludeqingkuangxiahennanhuodefandiandongshidianya，erxuanfuxiangyouyumeiyoubanqiaodianyashuruhediangandianliu
，suoyikeyicongjiancegaixiangduandianyatuidaochugaixiangshijidefandiandongshidianya,具體可以看下麵的推導,推導過程參考了TI的參考設計TIDA-010031 http://www.ti.com/lit/ug/tiduej4/tiduej4.pdf?ts=1588819919326



所以如果對這個電機控製方法感興趣的，可以在TI官網上查看該參考設計的軟硬件開發資料。



設計上采用下管常開，上管打PWM的策略驅動電機。考慮到電機驅動的PWM duty的大小是變化的，可以根據半橋上管ON的時間長短來決定采樣策略，因為如果上管導通時間太短，為了避開MOSFET開通關斷的影響
，留給采樣的時間就變得很少
，不利於采樣的準確性.



●   在上管ON的時間比較長時
，在上管ON時遠離MOSFET開關時刻檢測懸浮相的反電動勢電壓(一般在ON時間的正中間進行采樣)。

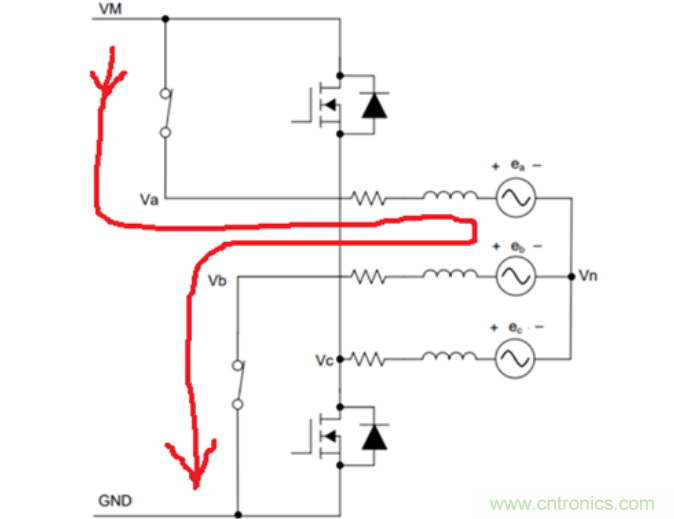

此時的驅動邏輯是A相上管導通

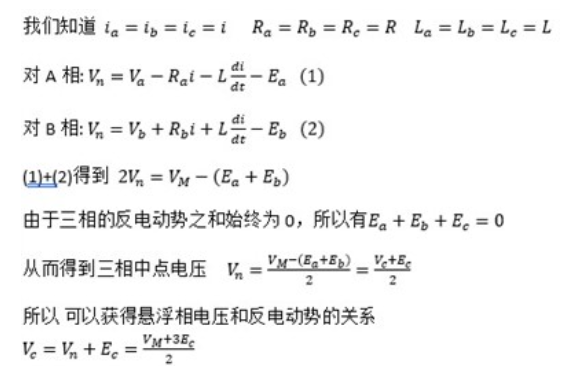

，B相下管導通, 所以有。



Ea, Eb, Ec為電機三相反電動勢電壓，va, vb, vc為三相半橋中點電壓，也就是電機三相輸入電壓。



La, Lb, Lc為電機三相相電感，ia, ib,ic為電機三相輸入電流，Ra, Rb, Rc為電機三相輸入電阻(考慮三相電阻相等), vn為電機三相中點電壓。





可以得到當Ec=0，也就是反電動勢過零時，， 也就是說當ADC檢測到時，就意味著這個時刻是C相的反電動勢過零點

， 那麼理論上再經過1/12 的電周期時間
，電機就需要進行換向.



●   上管ON的時間比較短時
，在上管OFF時檢測懸浮相的反電動勢電壓(一般在OFF時間的正中間進行采樣)

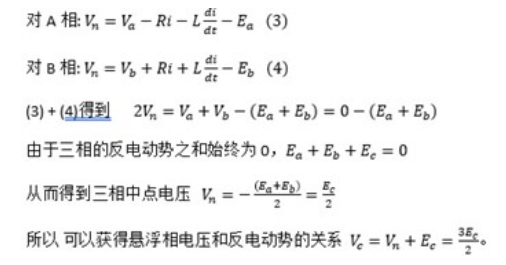

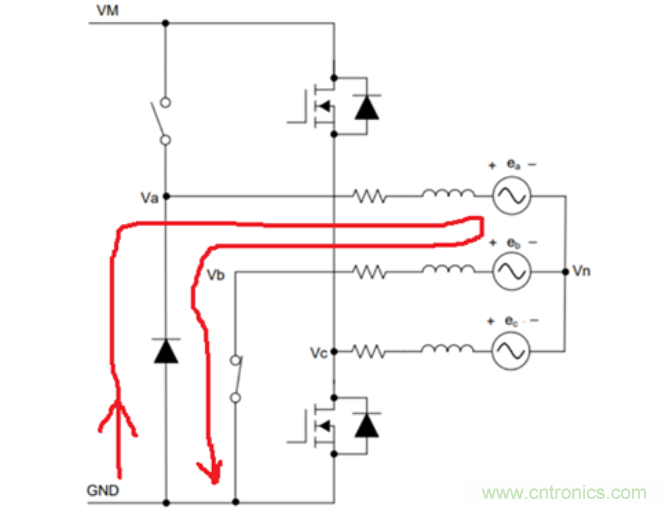

此時的驅動邏輯是A相上管關閉，B相下管仍導通,此時A相下管MOSFET體二極管續流，所以有。





得到當Ec=0，也就是反電動勢過零時,vc=0， 也就是說當ADC檢測到vc=0時
，就意味著這個時刻是C相的反電動勢過零點
， 那麼理論上再經過1/12的電周期時間，電機就需要進行換向.



從上麵的分析，我們可以看到，使用ADC采樣積分方式進行無感BLDC控製
，設計上需要注意以下兩點



   1. 積分閾值跟電機的反電動勢峰值和轉速比值相關，可能會隨著電機不同而不同，需要針對電機進行調整。

   2. 上管做PWM驅動的設計下， 可以采用不同的ADC采樣策略來針對大duty和小duty的情況
，同時反電動勢過零點的判斷也需要調整

   3. 電機高速情況下，電頻率相對比較高，而ADC積分采樣基於PWM開kai關guan周zhou期qi采cai樣yang的de
，所suo以yi要yao獲huo得de比bi較jiao準zhun確que的de換huan相xiang點dian，需xu要yao比bi較jiao高gao的de開kai關guan頻pin率lv，如ru果guo開kai關guan頻pin率lv比bi較jiao低di
，意yi味wei著zhe采cai樣yang速su率lv慢man，可ke能neng會hui造zao成cheng換huan相xiang延yan遲chi比bi較jiao大da
，從cong而er影ying響xiang電dian機ji的de正zheng常chang控kong製zhi。
