目前在3A負載點轉換器中有可能實現更小尺寸
發布時間:2021-01-02 責任編輯:wenwei
【導讀】你的空間是不是局促有限?相對於之前的設計,你的下一個設計是不是印刷電路板 (PCB) 的麵積更小?你是不是已經厭倦了隻在一個電源中就要管理10個,甚至20多個組件?如果你對所有這些問題回答都是肯定的,那麼就請用MicroSiP模塊來實現更小的空間占用,並且簡化你的生活吧!

將3A的輸出電流塞入到一個2mm x 2mm封裝內,而效率超過90%,曾經是我們設計團隊的一個“偉大壯舉”。不過,對於同樣的集成電路 (IC),如何隻增加額外4.4mm2 的PCB麵積就將能功率電感器包含在內(通常占用5和15mm2的PCB麵積)呢?目前,這是一項突破性進展。事實上,3A轉換器的最近發展可以被以下內容所概括:
● 2010: TPS54319: 總共13個組件,占板麵積 > 200 mm2
● 2012: TPS62090: 總共8個組件,占板麵積100 mm2
● 2013: TPS62085: 總共6個組件,占板麵積64 mm2
● 2015: TPS82085: 總共5個組件,占板麵積35 mm2

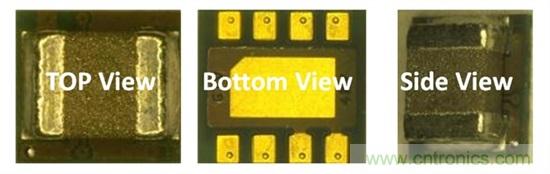

在使用全新的TPS82085 MicroSiP模塊時,設計人員能夠將所需的總PCB麵積減至35mm2以下,並且將物料清單 (BOM) 減少到總共隻有5個組件。這個模塊是光網絡互聯係統、固態硬盤 (SSD) 和其它需要3A輸出電流的空間受限應用的理想選擇。
TPS82085模塊包含一個DC/DC降壓轉換器,加上功率電感器;這個電感器需要傳送3A的連續輸出電流。要設定輸出電壓,你隻需提供輸入電容器、輸出電容器和2個反饋電阻器。如果你不使用PG引腳的話,也就不需要電源正常 (power-good) 輸出上拉電阻器了。借助數據表中的建議組件值,哪些內容可以被進一步簡化?

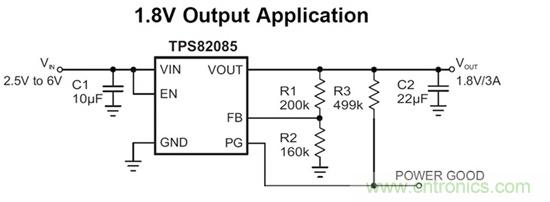

圖1顯示的是針對1.8V輸出電壓(提供3A電流)的典型應用電路。在你的諸多應用中,哪些應用最能從如此小的尺寸和高輸出電流中受益?

圖1:TPS82085 MicroSiP模塊的典型電路原理圖
