小功率電子負載實現快速負載瞬態測試
發布時間:2021-01-07 來源:Captain Luo 責任編輯:wenwei

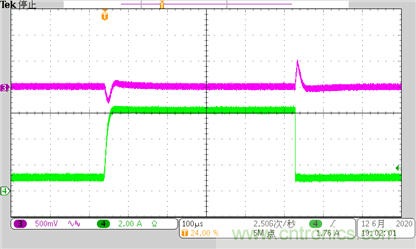

【導讀】在DCDC電源測試中,負載瞬態測試(Load Transient Test)是十分重要的一環,利用負載瞬態測試,可以快速評估所測電源的穩定性與快速性,而在DCDC轉換器芯片的選型時,負載瞬態測試表現也是評估該芯片動態性能的重要參考。下圖是某DCDC轉換器負載瞬態測試的典型波形,CH3為輸出電壓的AC分量,CH4為負載電流。注意到負載電流上升斜率與下降斜率並不相同,較緩的上升斜率對應較小的電壓跌落(Undershoot),而陡峭的下降斜率則對應較大的電壓過衝(Overshoot)。

圖1 負載動態典型波形

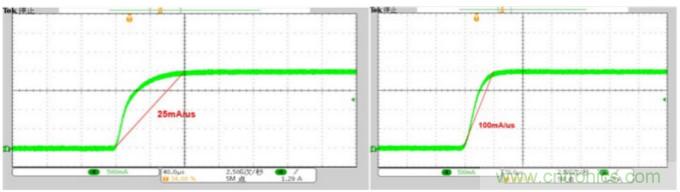

負載瞬態通常使用電子負載(E-Load)進行測試,前麵提到,負載的跳變斜率(Slew Rate)將對測試結果產生關鍵影響,然而受設備內部電路限製,常規電子負載所能實現的di/dt不會很高,另外受不同廠家設計等因素影響,不同型號的電子負載其能實現的跳變速率也不盡相同,如下圖2(a)(b)所示,兩圖分別為型號A和B,在同樣設置2.5A/us時(shi)的(de)實(shi)際(ji)電(dian)流(liu)上(shang)升(sheng)斜(xie)率(lv)對(dui)比(bi),可(ke)以(yi)看(kan)到(dao)實(shi)際(ji)電(dian)流(liu)跳(tiao)變(bian)斜(xie)率(lv)遠(yuan)小(xiao)於(yu)設(she)置(zhi)值(zhi),而(er)不(bu)同(tong)型(xing)號(hao)的(de)跳(tiao)變(bian)斜(xie)率(lv)也(ye)不(bu)一(yi)樣(yang)。這(zhe)可(ke)能(neng)導(dao)致(zhi)電(dian)源(yuan)瞬(shun)態(tai)測(ce)試(shi)結(jie)果(guo)偏(pian)理(li)想(xiang),或(huo)對(dui)不(bu)同(tong)芯(xin)片(pian)之(zhi)間(jian)性(xing)能(neng)評(ping)估(gu)不(bu)夠(gou)客(ke)觀(guan)。因(yin)此(ci),設(she)計(ji)一(yi)款(kuan)簡(jian)易(yi)實(shi)用(yong),負(fu)載(zai)跳(tiao)變(bian)斜(xie)率(lv)可(ke)滿(man)足(zu)實(shi)驗(yan)要(yao)求(qiu)的(de)電(dian)子(zi)負(fu)載(zai)具(ju)有(you)重(zhong)要(yao)工(gong)程(cheng)意(yi)義(yi)。
圖2(a) 型號A 圖2(b) 型號B
要實現較高的負載跳變速率,常規的設計思路是使用MOSFET對負載電阻進行開斷,該方法實現雖然簡單,但實際應用時存在一個明顯缺點:由於MOSFET的開關過程一般在百ns級,因此限製負載電流跳變速率的主要是所選負載電阻的ESL(等效串聯電感),一般的滑動變阻器都是屬於繞線型電阻,其ESL往往較大,因此較難實現高跳變速率。而若選用獨立的無感功率電阻,假設測試需要能覆蓋1.8V/3.3V/5V/12V在0.1A/0.5A/1A/2A/3A下的負載跳變,就需要準備多達20種不同阻值的電阻,若電壓/電流組合更複雜,則所需不同阻值的電阻將更多,且測試電壓或負載電流改變時必須更換相應電阻,十分麻煩。

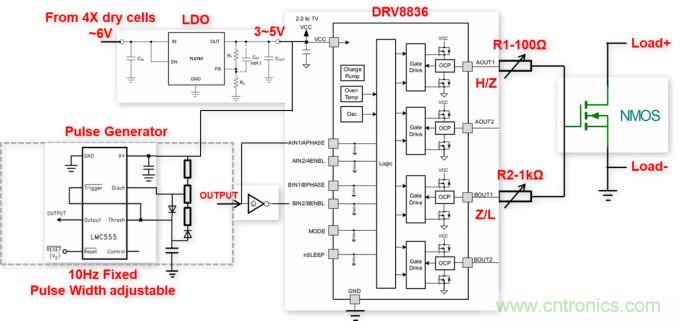

針對上述傳統方法的不足,本文設計了一種基於MOSFET的小功率實用電子負載。如下圖所示,該設計主要包括MOSFET,驅動級,電源軌及脈衝發生器四部分。其基本工作原理為:MOSFET並非處於常規的開關狀態,而是使其工作在恒流區,脈衝發生器通過DRV8836驅動MOSFET,產生一定幅值和脈寬的GS電壓,進而實現漏極電流(負載電流)的跳變。其中負載電流的幅值可通過調節LDO輸出電壓進行控製,負載電流的上升/下降斜率則可通過調節驅動電阻阻值進行控製。

圖3 係統框圖
設計中有幾點值得注意:
1. 由於MOSFET處於恒流區,漏極電流受控於GS電壓,若采用傳統二極管加驅動電阻的方式進行斜率調節,當GS電壓與驅動電壓小於二極管正向壓降時,二極管將相當於高阻,會使得驅動回路時間常數變大,動態變差,因此這裏使用DRV8836的兩個半橋實現充放電的獨立控製;
2. 實際負載動態測試需要實現某一電流A跳變到另一電流B,可將其分解為DC電流(電流A)以及AC電流(電流B)。本設計隻需考慮AC電流(跳變部分),DC電流隻需在MOSFET兩端並聯一可調功率電阻即可;
3. 為減小MOSFET發熱,可設置較低的脈衝頻率(如10Hz),而相應搭配較低的占空比;

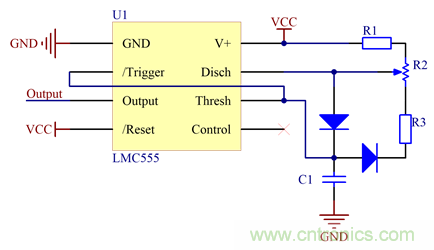

4. 為方便離線運行,脈衝發生器部分這裏采用了LMC555定時器搭建脈衝發生電路,以下電路實現了頻率不變而占空比可調的脈衝發生器。兩二極管的加入使得充放電回路分開,調節R2即可調節充放電時間,從而實現占空比可調。充放電時間及脈衝頻率計算如下式:


在實際條件允許時,也可直接使用信號發生器產生脈衝信號。

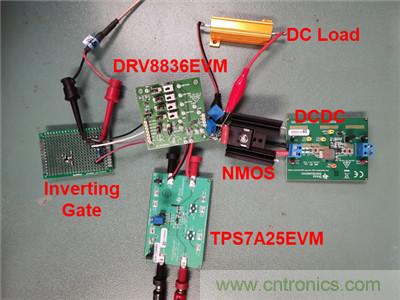

為驗證設計的可行性,基於上述設計框圖搭建原型機如下圖:

圖4 原型機
原型機使用鋁殼功率電阻作為DC負載,通過多圈可調電位器調節驅動電阻,以達到不同的負載跳變斜率,對被測DCDC模塊進行5V/1A~6A的負載瞬態實驗,實驗結果如下圖所示,通道3為輸出電壓交流信號,通道4為負載電流:

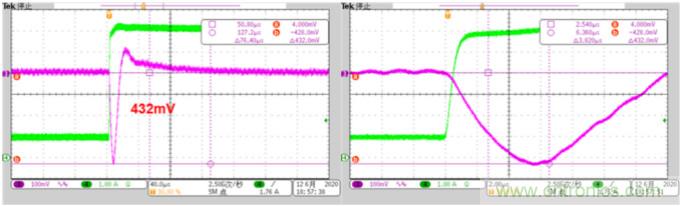

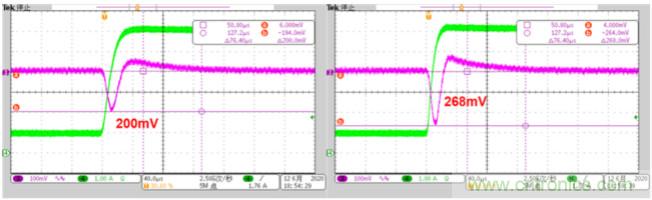

圖5(a) 125mA/us 圖5(b) 250mA/us

圖5(c) 2.5A/us 圖5(d) 2.5A/us Zoom In
從實驗結果可以看到,所搭建的原型機能實現在既定(平均)斜率下的負載跳變,且斜率及負載大小可以分別通過調節驅動電阻和LDO輸出電壓進行連續調節。值得注意的是,被測DCDC模塊在250mA/us下的電壓跌落(Undershoot)為268mV,而在2.5A/us下則達到432mV,可見負載跳變速率(Slew Rate)對負載瞬態測試結果的影響是十分明顯的。
本ben文wen從cong實shi際ji負fu載zai瞬shun態tai實shi驗yan的de需xu求qiu出chu發fa,分fen析xi了le現xian有you電dian子zi負fu載zai的de局ju限xian性xing,針zhen對dui該gai不bu足zu並bing結jie合he實shi際ji應ying用yong需xu求qiu設she計ji了le一yi款kuan簡jian易yi實shi用yong的de小xiao功gong率lv電dian子zi負fu載zai,給gei出chu了le具ju體ti係xi統tong框kuang圖tu及ji設she計ji要yao點dian,並bing據ju此ci搭da建jian了le原yuan型xing機ji進jin行xing實shi驗yan驗yan證zheng。實shi驗yan結jie果guo證zheng明ming,原yuan型xing機ji可ke以yi實shi現xian既ji定ding斜xie率lv下xia的de負fu載zai跳tiao變bian,能neng較jiao好hao地di滿man足zu小xiao功gong率lv負fu載zai瞬shun變bian測ce試shi的de需xu求qiu。
