使用RGBW LED驅動提升LED人機界麵設計

發布時間：2021-04-16 來源：Allie Zhang 責任編輯：wenwei

【導讀】現在的產品變得非常智能且彼此相互連接。揚聲器、電視、冰箱、機頂盒和煙霧探測器等器件不再隻是處在某一位置的工具 - 用戶可遠程或通過語音喚醒控製它們。這些器件比以前更加智能，這意味著它們還需要更加智慧的人機交互界麵。

人機交互的界麵可以多種多樣，由發光二極管（LED）的各種創造性的組合而形成的LED環、LED矩陣或紅綠藍（RGB）LED照明等是現在炙手可熱的人機交互方式，特別是通過改變諸如追逐或閃爍等模式更是增加了使用LED 作為人機交互界麵的靈活性和美觀程度。圖1所示為一些模式示例。

圖 1：用於人機界麵的LED的示例

要擁有一個極其友好的人機界麵，這些元素很重要：

● 完美的色彩混合，顏色隨用戶要求而變化。

● 適合的LED亮度：白天不要太暗，夜晚不要太亮。

● 美觀的動態變化效果，如追逐或閃爍。

● 電源來自電池時，也同樣能實現一致的亮度顯示和高效率。

雖然乍看這一列表令人從無下手，但其實隻需要一款出色的LED驅動器就可以輕鬆實現，這個LED驅動器需要具有如下的功能：

● 能夠使用合適的通信協議，如I2C，驅動多個通道。微控製器（MCU）可與該器件通信並獨立控製每個通道，而不會消耗大量的通用輸入/輸出GPIO引腳資源。

● 高分辨率脈衝寬度調製（PWM）控製，用於改變LED的亮度，但又不會過於有台階變化的視覺感受。

● 極低的靜態電流，以及合適的省電模式。

● 高頻的脈衝寬度調製信號可避免出現人耳可辨別的噪聲，因為許多LED指示燈與揚聲器一同使用。

德州儀器的LP50xx係列多通道RGB LED驅動如圖2所示，非常適合此功能。

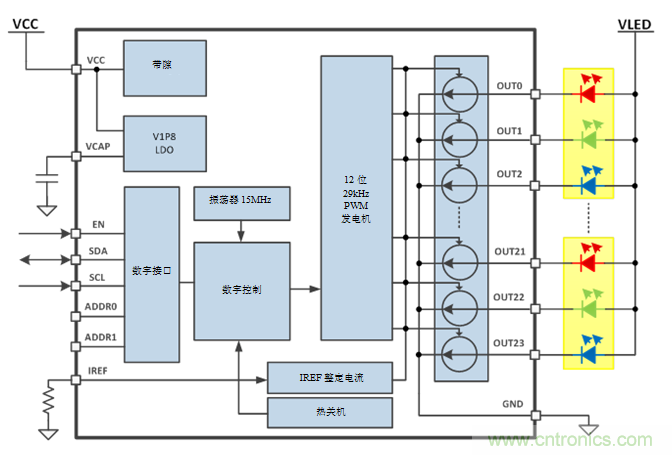

圖 2：Lp50xx係列功能塊

這些器件集成了一個12位PWM發生器。其工作頻率高於人類可辯噪聲頻率，每通道頻率為29 kHz，可實現平穩、精確的色彩彎化控製及零噪聲。每個通道提供獨立的顏色混合和亮度控製。通過集成的省電模式，這些LED驅動可顯著降低功耗，從而提高待機模式下的整體係統效率。LP50xx係列有9,12,18,24,30,36多種選擇，可以滿足不足LED配置的設計需求。

LP50xx係列能夠幫忙您實現LED作為人機交互界麵的中的無縫、流暢的變換效果，廣泛適用於便攜式電子設備、樓宇自動化和智能家電設備。

其他資源

● 使用“各種LED環形照明圖案”參考設計快速啟動您的設計。

● 觀看視頻，“LP50X LED驅動：實現最佳的色彩和亮度，且實現零噪聲。”

● 下載LP5024和LP5018 PSpice瞬態模型。
