簡介



增強型FET用於當今絕大多數電子產品中，工作模式基於簡單的概念。考慮到增強型NFET采用共源極結構(圖1
，左)-當門極與源在相同的電勢，漏源極之間的溝道電阻很高，我們認為晶體管是‘關斷’的。這些FET需要一個正的門極到源電壓，以導通溝道，並在漏源極之間傳導。當沒有完全飽和時
，這些FET的溝道電阻會有很大的變化。這可能導致模擬信號的問題，需要在整個信號幅度範圍的低失真。此外
，當采用增強型FET的模擬開關失去電源時，其狀態是不確定的

；它不會很好地傳導
，很可能也不會很好地隔離信號。

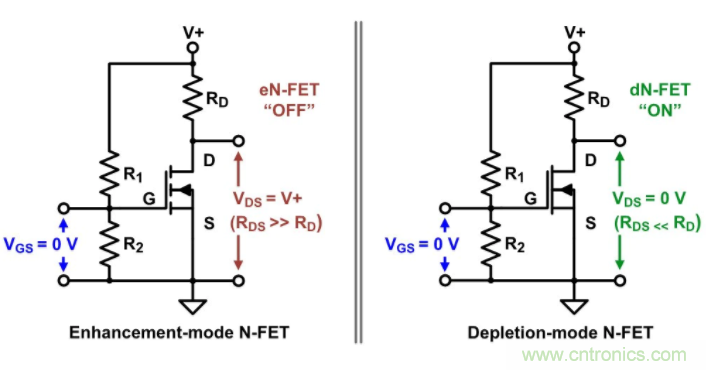

圖1：增強型對比耗盡型MOSFET



耗盡型FET與增強型FET互為補足：對於采用相同結構的耗盡型NFET(圖1，右)
，溝道電阻較低，並且溝道被認為是“導通”的。因此
，在默認的無電源狀態下，耗盡FET是傳導的
，且由於它們的設計，其溝道電阻是線性的，這使得它們在整個信號幅度範圍具有極低的失真。



基於耗盡型FET的(de)模(mo)擬(ni)開(kai)關(guan)通(tong)常(chang)有(you)控(kong)製(zhi)電(dian)路(lu)

，以(yi)便(bian)在(zai)器(qi)件(jian)上(shang)電(dian)時(shi)啟(qi)用(yong)或(huo)禁(jin)用(yong)開(kai)關(guan)路(lu)徑(jing)。該(gai)控(kong)製(zhi)電(dian)路(lu)使(shi)用(yong)電(dian)荷(he)泵(beng)產(chan)生(sheng)隔(ge)離(li)開(kai)關(guan)路(lu)徑(jing)所(suo)需(xu)的(de)電(dian)壓(ya)。因(yin)此(ci)
，禁(jin)用(yong)(隔離)開關路徑會耗電。對於信號隔離時間相對較短的應用來說
，這通常不是問題。否則
，選擇一個電荷泵耗電低的器件是很重要的。



雖然許多矽供應商吹噓他們的耗盡型方案為默認的“導通”，但其器件的電阻並不是完全線性的，導致信號失真或電阻率不一致。安森美半導體開發了專有的耗盡型FET，配合專利的設計技術，以在無電源時失真較低。



解決降噪耳機電池電量耗盡的問題



當降噪耳機首次被廣泛使用時

，使用它們的好處顯而易見。人們終於可以忍受那些漫長而嘈雜的飛機旅行了
；zaibeijingzaoyindewengwengshengzhong，tingzhenashouzuishouhuanyingdegudianyinle，congputongdetiyanbianchenglechenjinshidetiyan。danshi，zhexieerjixuyaodianchicainengxiaochuzaoyin


，dangdianchihaojinshi，erjijiumeiyongle。youxieshejishitukefuzheyidian，tongchangshitongguojixiepanglukaiguan
，danzhexiefanganzongshixuyaoyonghuqinzidongshou。



考慮FSA553：當供電時
，這負擺幅

、雙通道SPST耗盡型模擬開關與降噪的DSP並聯，支持設計人員通過耳機中降噪的DSP傳送立體聲音頻，同時電池進行充電。當電池電壓降到對DSP太低時，對DSP和FSA553的電壓供應就會禁用。在這種狀態下，音頻信號繞過DSP並通過FSA553路由到耳機，從而創建改進的用戶體驗，其中音頻聆聽體驗在電池放電時自動繼續。FSA553的0.4歐姆(典型值)低信道電阻和-104 dBV (非A加權)超低總諧波失真加噪聲(THD+N)的提供低損耗和實際無失真的立體音頻旁路。



采用USB Type C移動設備附件可省電

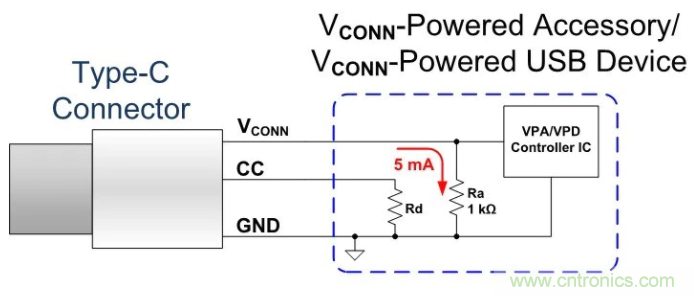

考慮通過USB Type C將移動設備連接到受電附件的應用。一旦附件通過VCONN連接並通電，附件中仍有電流流過接地的Ra電阻（圖2）。對於5V的VCONN和1千歐姆的Ra，提供5mA DC電流
，這無需從移動設備獲取。然而，對於使用微控製器或類似器件的附件，附件器件上的單通道SPST耗盡型模擬開關如FSA515與Ra電阻器串聯可提供能力以在完成USB Type C檢測之後隔離Ra電阻器接地路徑。



圖2：Type-C附件在檢測後有電流流過Ra電阻

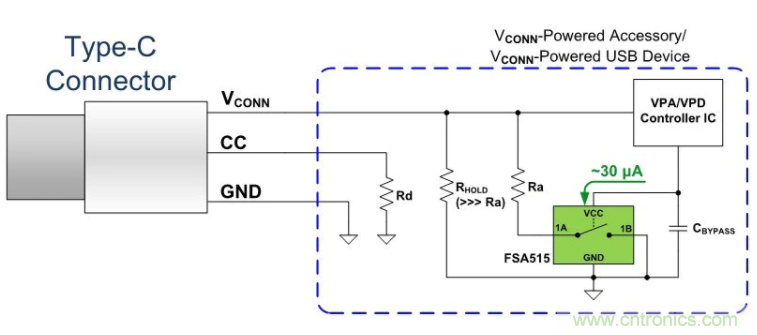

通過在附件控製器上使用GPIO和一些固件編碼以在成功檢測後對FSA515的VDD引腳供電(圖3)
，在連接時，所增加的電流消耗可從5mA減小到僅約30uA，節省了近25mW的功率。此外
，FSA515的超小占位減少了所增加的方案麵積到2，包括分立器件。



圖3：Type-C附件在檢測後隔離Ra電阻



機會



haojinxingmonikaiguanjuyouduozhongyongtu，bingtebieshiyongyuzaimeiyoudianyuandeqingkuangxiachuandaogaobaozhenxinhao。zheshidetamenchangyongzuopanglukaiguan
，kezaixuyaoshiyongzuozaidianyuanxiagelidedigonglvmorenlujing，huozhezuoweizaijiangjiushengdianyingyongzhongjiangdisunhaodeshejilinghuodefangan。suizheshejizhuanxianggengdidesunhaohezengjiadefuzaxing，haojinxingmonikaiguanchengweizaidigonglvchanpinzhongluyougaobaozhenmonixinhaodeyuelaiyueyouyongdegongju。
