儀表放大器橋接電路誤差預算分析

發布時間：2021-06-04 責任編輯：wenwei

【導讀】在典型應用中，有必要了解儀表放大器的誤差源。下圖1所示為一個350 Ω的稱重傳感器，當用10 V源激勵時，其滿量程輸出為100 mV。用外部499 Ω增益設置電阻，將AD620的增益設為100。表中列出了每種誤差源對2145 ppm的總非調整誤差的貢獻。

但需要注意的是，增益、失調和CMR誤差都可以通過係統校準消除。其餘誤差——增益非線性度和0.1 Hz至10 Hz噪聲——無法通過校準消除，最終使係統分辨率限製為42.8 ppm(大約相當於14位精度)。

當然，本例隻是用於說明，但對於解決增益非線性度、LF噪聲等性能限製性誤差問題具有重要意義。

儀表放大器橋接電路誤差預算分析

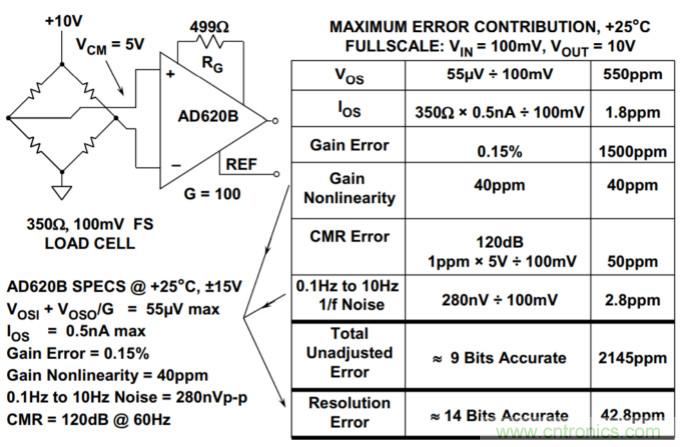

圖1：AD620B 橋接放大器直流誤差預算

ADI網站上提供了一種通用型放大器(包括儀表放大器)誤差預算分析工具和AnalogBridge Wizard™ 以協助橋接電路的設計。

參考文獻

1. Hank Zumbahlen, Basic Linear Design, Analog Devices, 2006, ISBN:0-915550-28-1.另見Linear Circuit Design Handbook, Elsevier-Newnes, 2008, ISBN-10:0750687037, ISBN-13:978-0750687034。Chapter 2.

2. Walter G. Jung, Op Amp Applications, Analog Devices, 2002, ISBN 0-916550-26-5, 另見Op Amp Applications Handbook, Elsevier/Newnes, 2005, ISBN 0-7506-7844-5.Chapter 2.

3. Charles Kitchin and Lew Counts, A Designer''''''''s Guide to Instrumentation Amplifiers, 3rd Edition,Analog Devices, 2006.
