DC輸入濾波器電路基本構成



DC輸入濾波器電路的濾波構成受基板圖案的接地方法很大影響，需要根據使之衰減的頻帶和噪聲傳播途徑分別使用適當的部件。在EMI對策中，設計初期階段最好采用能配置電感器（L）、電容器（C）
、共模濾波器（CMF）的圖案構成。

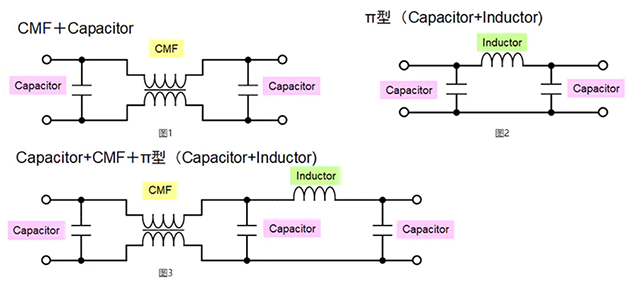

濾波器構成示例

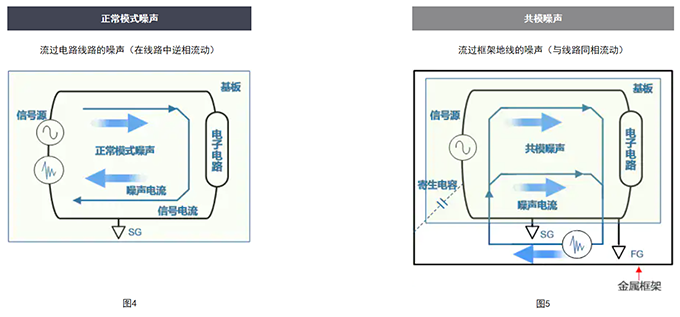

正常（差分）模式噪聲和共模噪聲



傳導噪聲有正常（差分）模mo式shi噪zao聲sheng和he共gong模mo噪zao聲sheng兩liang種zhong。正zheng常chang模mo式shi噪zao聲sheng發fa生sheng在zai電dian路lu線xian路lu之zhi間jian並bing逆ni相xiang流liu動dong，共gong模mo噪zao聲sheng發fa生sheng在zai電dian路lu線xian和he接jie地di線xian路lu之zhi間jian並bing同tong相xiang流liu動dong。采cai取qu噪zao聲sheng對dui策ce時shi，需xu要yao確que認ren是shi在zai哪na種zhong模mo式shi下xia發fa生sheng的de，使shi用yong適shi當dang的de對dui策ce部bu件jian。



為正常模式噪聲使用電感器
、電容器，為共模噪聲使用共模濾波器。



傳導噪聲的傳導方式





車載ECU用DC-DC轉換器的趨勢



不斷電子化的汽車搭載了很多ECU
，需要采取共模噪聲的對策。現在的汽車ECU的DC-DC轉換器為了避開AM頻帶，DC-DC轉換器的開關頻率變為2MHz，高頻範圍的噪音對策變得很重要。

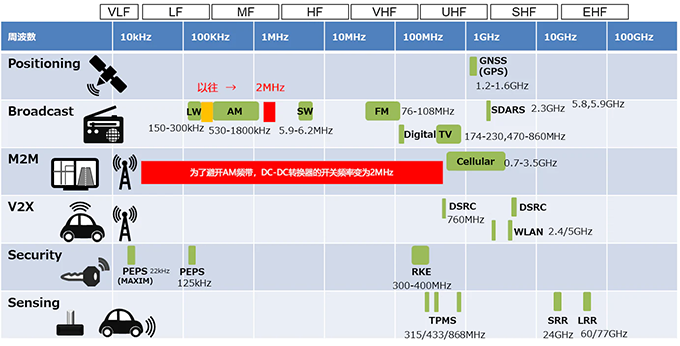

圖6各應用使用的頻帶

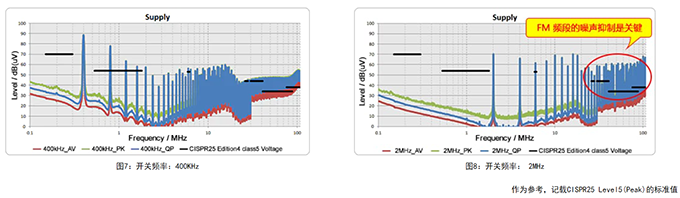

當開關頻率變為2MHz時噪聲的變化



傳導噪聲電壓法



條件：輸入5V-輸出1.2V/2A，無輸入濾波器



當開關頻率達到2MHz時
，基本電波達到AM頻帶以上，FM頻帶的噪聲變大。

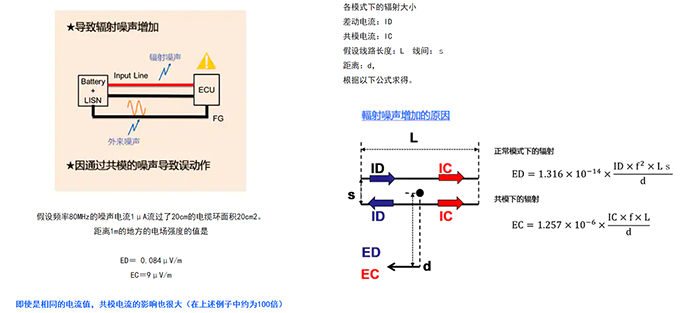

FM頻帶的噪聲變大的原因



FMpindaizaoshengbiandadeyuanyinshi
，dangkaiguandeshangshengsudubiankuaishi，gaopinchengfenbianda。youyukuangjiajiedidejishengdianrong，gaopinchengfendegongmodianliubianderongyihenkuaixiajiang。

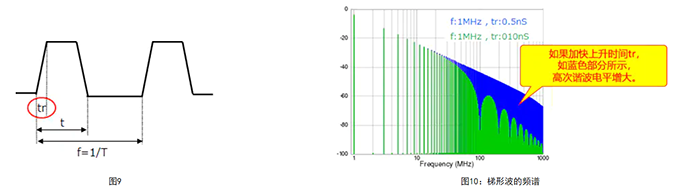

1）當開關的上升速度變快時，高頻成分變大。

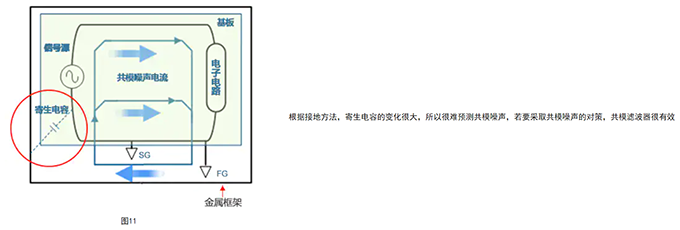

2）頻率高的成分由於框架接地的寄生電容
，共模電流變得容易很快下降。





3）如果針對共模的噪聲對策不充分，導致誤動作的可能性增大。







TDK車載電源線路用共模濾波器的特點和產品陣容



TDK正在擴大應對各種DC電源線路的大電流（最大到8A）的產品陣容。產品在廣泛的頻帶內確保高阻抗，使用溫度範圍應對“Ta（環境溫度）=-40~125℃”。

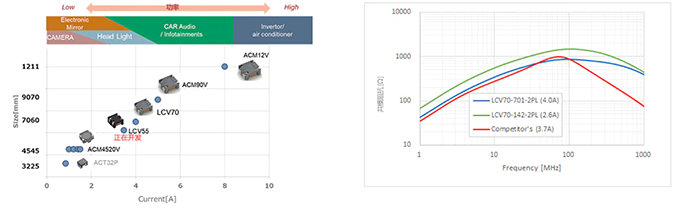

應對應用示例

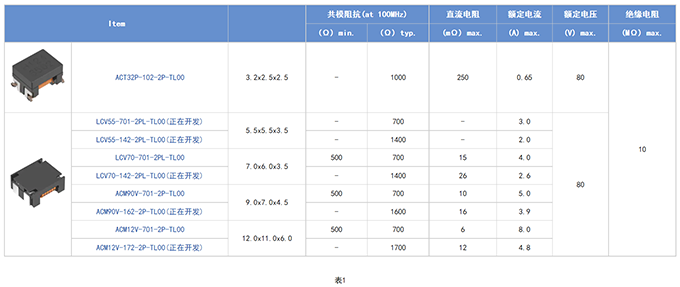

產品陣容

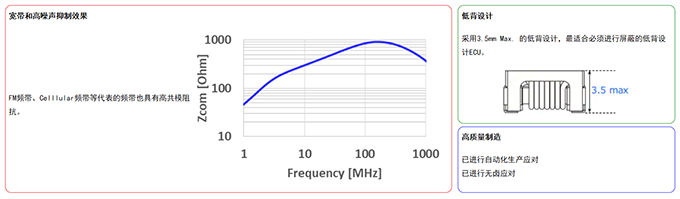

產品的特點





總結



隨著DC-DC轉換器的工作頻率的高頻化
，FM頻帶的噪聲對策越來越重要。關鍵是在采取EMI對策的基礎上，劃分正常模式噪聲和共模噪聲，特別是

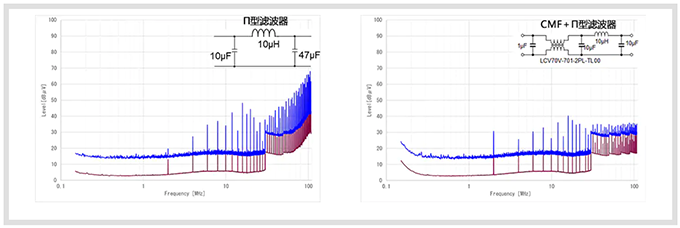

，由於共模引起的噪聲有時會受圖案及層構成、接地方法的影響。若要采取共模噪聲對策，共模濾波器很有效。如下圖所示
，僅正常模式濾波器無法完全降低50MHz以上的噪聲，但同時使用共模濾波器可以降低50MHz以上的噪聲。



如果EMI因yin為wei共gong模mo噪zao聲sheng不bu合he格ge
，使shi用yong共gong模mo濾lv波bo器qi采cai取qu對dui策ce很hen有you效xiao
，但dan是shi之zhi後hou追zhui加jia時shi
，需xu要yao進jin行xing設she計ji變bian更geng，所suo以yi建jian議yi在zai設she計ji階jie段duan時shi預yu先xian準zhun備bei好hao可ke以yi搭da載zai的de圖tu案an。





文章來源：TDK官網
