中心議題：

• DVI信號線簡介
• DVI的不同標準
• DVI信號的各種特性
• DVI接口的陣腳定義

DVI是什麼
？

如今帶有DVI接口的液晶顯示器十分普及，另外配備同樣接口的顯示卡也很常見，如此配合起來導致了DVI大行其道
，而傳統的VGA接口由於不能和數字信號完全匹配，因此逐漸走向沒落。

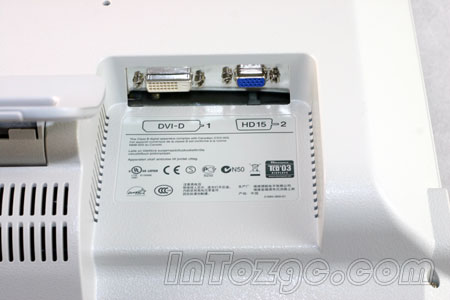

說到DVI接口，很多朋友都會想到白色的D型插座。沒錯，這就是DVI接口

，但和VGA接口不同。DVI接口分為3大類5種標準，每種標準都有自己的應用範圍，如果使用中不加以區別，就會影響顯示設備的性能。


因此

，作為一種常見的顯示接口標準
，我們還是很有必要對DVI有所了解的！

DVI詳解

DVI全稱為DigitalVisualInterface
，它是1999年由SiliconImage、Intel（英特爾）、Compaq（康柏）、IBM、HP（惠普）
、NEC、Fujitsu（富士通）等公司共同組成DDWG（DigitalDisplayWorkingGroup
，數字顯示工作組）推出的接口標準。

它是以SiliconImage公司的PanalLink接口技術為基礎

，基於TMDS（TransitionMinimizedDifferentialSignaling，最小化傳輸差分信號）電子協議作為基本電氣連接。TMDS是一種微分信號機製，可以將象素數據編碼，並通過串行連接傳遞。顯卡產生的數字信號由發送器按照TMDS協議編碼後通過TMDS通道發送給接收器，經過解碼送給數字顯示設備。

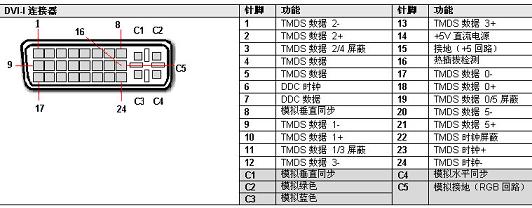

DVI接口的陣腳定義

一個DVI顯示係統包括一個傳送器和一個接收器。傳送器是信號的來源，可以內建在顯卡芯片中，也可以以附加芯片的形式出現在顯卡PCB上；erjieshouqizeshixianshiqishangdeyikuaidianlu，takeyijieshoushuzixinhao
，jiangqijiemabingchuandidaoshuzixianshidianluzhong，tongguozheliangzhe，xiankafachudexinhaochengweixianshiqishangdetuxiang。

和傳統的VGA信號相比
，采用DVI信號的液晶顯示器不存在相位問題
，不會引起像素抖動。另外，采用DVI信號後
，顯示器不會造成幾何失真，大大提高了畫麵的質量。
[page]
DVI的不同標準

和VGA接口不同
，DVI接口存在很多標準，使用顯示器時一定要搞明白。

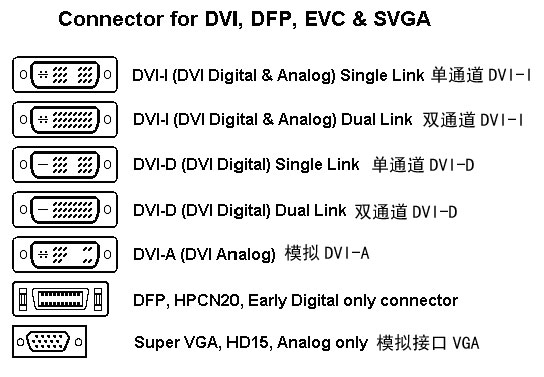

從下麵的圖表中可以看到，DVI一共分為5種標準。其中DVI-D和DVI-I分為“雙通道”和“單通道”兩種類型，我們平時見到的都是單通道版的，雙通道版的成本很高，因此隻有部分專業設備才具備
，普通消費者很難見到。


DVI-A是一種模擬傳輸標準，晚期的大屏幕專業CRT中能看見。不過由於和VGA沒有本質區別，性能也不高，因此DVI-A事實上已經被廢棄了。至於DFP接口
，這是一種已經被廢棄的早期的數字規範。

關於DVI信號的各種特性：

規格信號備注

DVI-I雙通道數字/模擬可轉換VGA
DVI-I單通道數字/模擬可轉換VGA
DVI-D雙通道數字不可轉換VGA
DVI-D單通道數字不可轉換VGA
DVI-A模擬已廢棄
DFP數字已廢棄
VGA模擬——

18針和24針有啥區別？

市場中，我們經常可以聽見經銷商形容DVI線有18+1和24+1以及18+5和24+5這4種規格。

有些人說18針是簡化版，性能不如24針的好
；還有人說24針中有一些是地線，其實效果和18針完全一樣。這些說法那個正確？

其實

，我們上麵的表格已經透露了詳細情況了。18針屬於單通道DVI，傳輸速率隻有24針的一半，為165MHz。在畫麵顯示上

，單通道的DVI支持的分辨率和雙通道的完全一樣，但刷新率卻隻有雙通道的一半左右，會造成顯示質量的下降。一般來講
，單通道的DVI接口，最大的刷新率隻能支持到1920*1080*60hz或1600*1200*60hz

，即現有23寸寬屏顯示器和20寸普通比例顯示器的正常顯示
，再高的話就會造成顯示效果的下降。

目前我們常用的液晶顯示器還維持在19寸普屏和20寸寬屏左右
，真正用上大屏幕顯示器的人很少，因此18針的單通道DVI接口已經夠用了。而使用大屏液晶顯示器的話，24針的雙通道DVI是必須具備的條件。

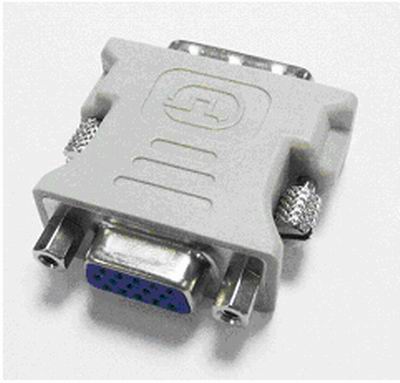

DVI-I轉換成VGA的接頭
[page]
至於18+5和24+5這種規格都屬於DVI-I,多出來得4根線用於兼容傳統VGA模擬信號。這種接口在顯示卡上用的多，顯示器基本不用，除非是970P這樣的單接口顯示器才會考慮采用。

來自顯示卡的憂患

這下您明白了嗎？如果您的顯示器低於23寸寬屏或20寸普屏的話，使用18針DVI完全沒有問題，用24針的當然可以，但有些浪費了。另外，如果想用大屏幕顯示器的話，一款具備雙通道輸出的顯示卡也非常重要。因此現在多數顯示卡的DVI接口都是單通道的，性能達不到要求。

不過，小編介紹的隻是理論數字，實際上現在顯示卡在很多情況下
，DVI不能達到應有的性能指標。

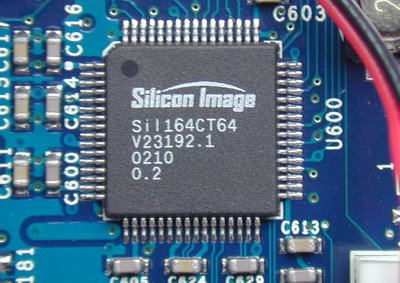

外置的TMDS芯片，現在這個芯片多集成在顯示核心中

以前，具備DVI的顯示卡采用外置TMDS的方案，雖然成本高
，但使用效果好。而現在的顯示核心均集成了TMDS，雖然表麵上看成本降低


，性能提升，但實際上顯卡的偷工減料問題十分嚴重
，周邊電路節省的一塌糊塗
，輸出性能根本達不到要求。

小編在評測顯示器的時候，經常發現某些顯示卡輸出1600*1200或者1920*1080分辨率時刷新率上不去，更換顯示卡後才解決問題。事後分析是顯示卡做工太差，信號有問題
，顯示器當然不能正常顯示。

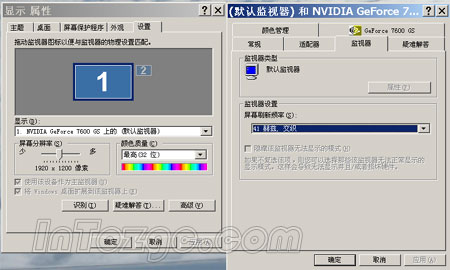

這款顯示卡就不能滿足1920*1200下刷新率為60HZ的要求

因(yin)此(ci)
，我(wo)們(men)有(you)理(li)由(you)懷(huai)疑(yi)現(xian)在(zai)的(de)部(bu)分(fen)低(di)檔(dang)卡(ka)在(zai)輸(shu)出(chu)極(ji)限(xian)分(fen)辨(bian)率(lv)時(shi)會(hui)出(chu)現(xian)問(wen)題(ti)，因(yin)此(ci)建(jian)議(yi)那(na)些(xie)配(pei)備(bei)好(hao)顯(xian)示(shi)器(qi)的(de)朋(peng)友(you)購(gou)買(mai)正(zheng)規(gui)的(de)名(ming)牌(pai)產(chan)品(pin)
，不(bu)要(yao)貪(tan)圖(tu)便(bian)宜(yi)購(gou)買(mai)劣(lie)貨(huo)。

至於采用的線纜，我(wo)們(men)認(ren)為(wei)采(cai)用(yong)顯(xian)示(shi)器(qi)附(fu)帶(dai)的(de)就(jiu)完(wan)全(quan)可(ke)以(yi)滿(man)足(zu)要(yao)求(qiu)了(le)，無(wu)需(xu)另(ling)外(wai)購(gou)買(mai)。尤(you)其(qi)是(shi)那(na)些(xie)采(cai)用(yong)小(xiao)屏(ping)顯(xian)示(shi)器(qi)的(de)朋(peng)友(you)，就(jiu)更(geng)不(bu)必(bi)更(geng)換(huan)了(le)。專(zhuan)業(ye)顯(xian)示(shi)器(qi)通(tong)常(chang)附(fu)帶(dai)性(xing)能(neng)良(liang)好(hao)的(de)線(xian)纜(lan)
，也(ye)無(wu)需(xu)更(geng)換(huan)。
