中心議題：

• USB3.0 SuperSpeed完成標準製定
• 接收機物理層測試成為必須
• 需要考慮發送線路效應

解決方案：

• BERTScope幫助應對閉合眼圖
• Beagle USB 5000 SuperSpeed協議分析儀

最高速度擴大到5Gbps的USB3.0自完成標準製定以來

，對應產品不斷出現，但主要集中在閃存盤和移動硬盤等存儲類Device產品。筆者從“泰克2011年春季創新論壇”上獲悉，已發布兩年的USB3.0在中國受到開發者熱捧，並且泰克的高速串行專家及合作夥伴表示，隨著不久之後Intel和AMD將其集成到主板（芯片組）中

，USB3.0市場的爆發期在2012年也隨之到來
，因為主板集成USB3.0後必將極大推動Host產品的大量湧現，這樣才能真正引爆USB3.0市場。

“作為USB測試行業的領導者和USB3.0標準組織的唯一測試測量技術貢獻者，泰克預期市場對USB 3.0產品的需求將在未來幾個季度不斷增加。”泰克公司大中華區市場開發經理張天生先生表示

，“從事高速串行數據設計的工程師需要快速跟進，以便及時抓住湧現的市場機會。業界先進
、完整的測試解決方案和谘詢服務可幫助工程師克服USB3.0設計挑戰和產品上市時間壓力。

接收機物理層測試成為必須，BERTScope幫助應對閉合眼圖
今年泰克春季創新論壇的一個重要演講者就是Sarah Boen女士。她目前擔任泰克技術解決方案的市場經理，被稱為“泰克HSS技術權威”。在會上，Sarah分享了USB3.0測試的關鍵考慮事項：
1. 接收機測試成為必須，包括抖動容限


、可能導致互操作問題的SSC、異步參考時鍾。
2. 通道方麵的問題
，需要考慮發送線路效應，對於較早期的設計
，還必須進行軟件通道的仿真。

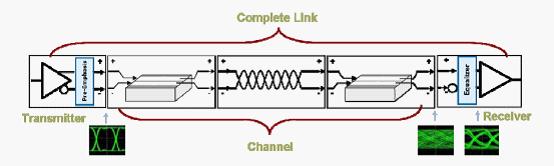

3. 另外出現一些新的挑戰，如12”長的Host通道，接收機閉合的眼圖，均衡，發射機預加重和接收機的連續時間線性均衡器（CTLE）。
4. 鏈路層：均衡
、鏈路協商（Link Training）、加擾/極性轉換、低功耗狀態機等。

[page]

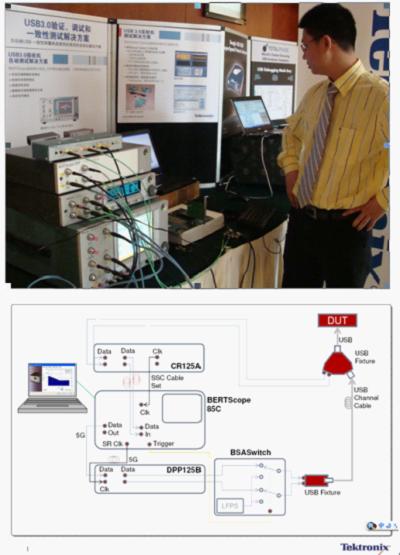

Sarah介紹了BERTScope USB3.0接收機測試解決方案的配置情況。如圖2所示，時鍾恢複模塊CR125A、數字預加重模塊DPP125B與BERTScope 85C誤碼率分析儀相結合，並配上夾具和線纜（泰克的USB3.0夾具可同時支持發射、接收機及線纜的測試）
，主要提供了4大功能：
1. 壓力模式發生/注入：隨機抖動（RJ）、正弦抖動SJ
、擴頻時鍾（SSC）
、預加重，並且是可編程的，輕鬆實現調試和特征化。
2. 環回模式設置：自動化軟件可實現一次點擊就完成環回模式設置。
3. 抖動容限測試：無縫處理時鍾補償特性（SKP）以實現準確的誤碼率測量
；標準符合測試和搜索模式能幫助找到設備的Pass/Fail點。
4. 自動化軟件：更多接收機測試的自動化軟件、報告生成、輕鬆找回和管理以往的測試

本次泰克春季創新論壇就邀請了亞太區一家知名的授權認證實驗室——百佳泰(Allion)為大家分享USB3.0認證測試的注意要點，並且他們也可提供USB2.0/3.0測試服務(所有USB3.0產品都必須通過USB2.0標準符合的測試)。百佳泰於台灣、日本、中國
、韓國和北美等地設有實驗室，為各地的IT開發商提供當地的多樣化服務。去年8月，百佳泰於深圳設立新實驗室
，測試服務涵蓋USB
、HDMI、DisplayPort

、SATA等標準認證、以及獨家開發的固態硬盤（SSD）測試方案，和全球電視信號測量服務。

百佳泰業務總部協理歐勤聖先生表示：“百(bai)佳(jia)泰(tai)與(yu)泰(tai)克(ke)存(cun)在(zai)長(chang)期(qi)的(de)合(he)作(zuo)關(guan)係(xi)。泰(tai)克(ke)的(de)解(jie)決(jue)方(fang)案(an)在(zai)確(que)保(bao)我(wo)們(men)一(yi)致(zhi)性(xing)測(ce)試(shi)的(de)質(zhi)量(liang)和(he)效(xiao)率(lv)方(fang)麵(mian)扮(ban)演(yan)著(zhe)一(yi)個(ge)重(zhong)要(yao)角(jiao)色(se)，並(bing)幫(bang)助(zhu)我(wo)們(men)在(zai)行(xing)業(ye)居(ju)於(yu)前(qian)沿(yan)地(di)位(wei)。”

鏈路和協議層測試方案為USB3.0開發錦上添花
對於USB3.0的鏈路層和協議層測試，雖然不是標準認證的必測項，但對於希望進一步調試和深入分析的USB3.0設計者卻意義重大。位於美國矽穀Sunnyvale的專業協議分析儀供應商Total Phase這次也受邀在泰克春季創新論壇上演講
，向從事SuperSpeed USB開發的工程師介紹其完整的鏈路和協議層解決方案——Beagle USB 5000 SuperSpeed協議分析儀。

Total Phase是行業內成長最快的協議分析儀廠商。他們的專業分析儀可以實時捕獲和分析Host和Device之間的數據流和更底層總線的狀況
，並對數據流進行檢查和分析錯誤

，還可允許用戶篩選出感興趣的事件。

Total Phase公司產品和市場營銷經理Fred Rastgar在演講中指出，USB3.0的鏈路層調試麵臨數據流激增、更為複雜的狀態機帶來的挑戰。Total Phase的最新款USB3.0分析儀Beagle USB 5000可通過LiveDisplay模塊來瞬時查看總線上發生的事情，LiveFilter模塊則可捕獲並留下感興趣的數據流
，把不關注的packet濾除掉，LiveSearch模塊可在海量的碼流中搜索感興趣的packet,更快地發現問題所在，同時該設備還可對USB3.0的新功能加擾和極性轉換進行自動解碼，追蹤和上行下行的錯誤檢測。另外，它可查看各種鏈路協商和狀況狀態機（LTSSM），實時追蹤狀態之間的跳轉，了解狀態跳轉衝突。由於可同步捕獲USB3.0和USB2.0數據
，即時解碼各種Class-level數據
，複雜的拓撲分析也迎刃而解。

USB3.0的協議複雜度因為其獨立的雙向數據流（Rx和Tx）而提高。Total Phase的協議分析儀與泰克的示波器配合使用，通過基於靈活狀態的先進觸發特性
，可同時觀測物理層和協議層

，更快地找到問題所在。
