基於當前手持式觸摸屏穩定性不高
，性能不可靠的狀況，采用AT91X40 係列微控製器作為控製芯片，由於該芯片功能強大，集成度高，處理數據能力強，穩定性高
，所以基於AT91X40 係列的手持式觸摸屏具有體積小巧，功能強大

，操作簡便等特點。手持式觸摸屏的顯示和輸入設備選用了ADS7843 和SED1335 兩種主流觸摸和LCD 顯示芯片。通過現場的實驗驗證，基於AT91X40 係列的手持式觸摸屏穩定性高，工作可靠
，具有實際應用價值。

　　

　　

ADS7843是4 線電阻觸摸屏轉換接口芯片。它是一款具有同步串行接口的12 位取樣模數轉換器。在125 kHz 吞吐速率和2.7 V 電壓下的功耗為750 μW，而在關閉模式下的功耗僅為0.5 μW。因此，ADS7843(＄1.8886) 以其低功耗和高速率等特性，被廣泛應用在采用電池供電的小型手持設備上。ADS7843(＄1.8886) 采用SSOP-16 引腳封裝形式，溫度範圍是-40～+85 ℃。ADS7843(＄1.8886)具有兩個輔助輸入（IN3、IN4）
，可設為8 位或12 位模式。其外部連接電路如圖3 所示， 該電路的工作電壓Vcc 在2.7～5.25 V 之間，基準電壓介於1 V～+Vcc。該電路基準電壓確定了轉換器輸入範圍，輸出數據中每個數字位代表的模擬電壓等於基準電壓除以4 096。平均基準輸入電流由ADS7843轉換率來確定。

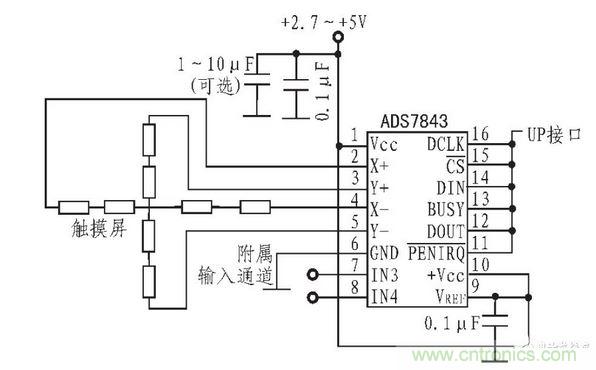

圖3 ADS7843(＄1.8886) 外部連接電路

　　

　　

液晶顯示器簡稱LCD， 由於液晶顯示器具有低損耗、低價格
、壽命長、接口方便等優點，被廣泛應用於手機、照相機、計算機
、智能儀器儀表等產品上。主要有兩種液晶顯示控製器。一種是將控製器集成在CPU 中，製成帶液晶顯示控製器的專用CPU。這種控製器的CPU 功能強大，外電路簡單，一般隻適用於小規模LCD 模塊。另一種是專用控製器芯片。這種芯片具有較強的指令功能
，與CPU 接口簡單，便於控製
，驅動能力可達640 ×256 點陣。本係統液晶顯示控製芯片SED1335 具有功能較強的I/O 緩衝器和豐富的指令係統
，可以並行傳送4 位數據，最大驅動能力達640×256 點陣，而且能夠實現圖形和文本格式混合顯示。它的結構包括接口部分、管理控製部分和LCD 顯示驅動部分。其電路原理如圖4所示。

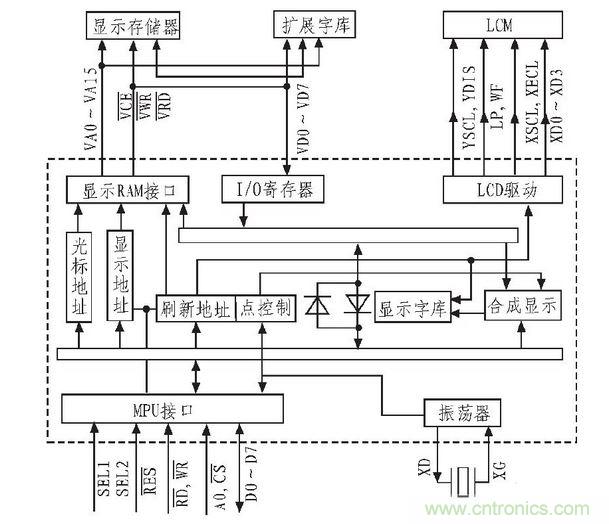

圖4 電路原理圖

　　

基於AT91X40 係xi列lie的de手shou持chi式shi觸chu摸mo屏ping，具ju有you體ti積ji小xiao巧qiao
，功gong能neng強qiang大da
，操cao作zuo簡jian便bian等deng特te點dian。手shou持chi式shi觸chu摸mo屏ping的de顯xian示shi和he輸shu入ru設she備bei
，采cai用yong了le現xian在zai流liu行xing的de觸chu摸mo屏ping。觸chu摸mo屏ping技ji術shu發fa展zhan速su度du快kuai，前qian景jing廣guang闊kuo，目mu前qian已yi經jing得de到dao廣guang泛fan應ying用yong，具ju有you極ji大da的de研yan究jiu價jia值zhi。這zhe個ge係xi統tong中zhong
，選xuan用yong了leADS7843(＄1.8886) 和SED1335 兩種主流觸摸和LCD 顯示芯片。整個硬件的選擇突出了主流性
、先進性
，保證研究成果擁有一定實際價值。
