電話網絡報警以其快捷有效的優點得到普遍的應用。已逐步成為計算機的主流接口的通用串行總線USB很好地適應了現代計算機多媒體功能的拓展。目前通用的報警平台的接口是采用PCI卡價格貴，且不能即插即用。采用USB接口代替PCI卡，不僅降低了成本
，而且可以提高管理平台的易用性和可維護性。本文在VC++下實現的小區報警管理平台的主要功能為：接收從用戶報警係統通過電話網絡傳輸來的報警信息，再將報警信息通過USB接口傳入監控主機
，與預先存入ADO（Activex Data Objects）數據庫的用戶信息進行查找
，確定具體用戶信息，以便及時對小區內警情進行處理。係統主要由接收報警信息預處理電路與PC機組成（如圖 1）。報警信息接收預處理電路通過接收電話網絡傳來的報警信息，並將報警信息格式化，再通過USB接口將信息傳送給PC機。PC機接收傳送回來的格式化信息，進行信息分析和差錯處理，確認格式正確後再與數據庫（ADO）中的用戶數據進行比對，將報警用戶的信息通過報警對話框彈出顯示。

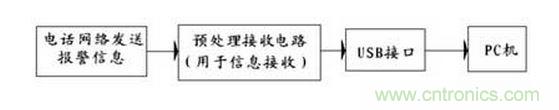

圖1 係統結構框圖

　　

　　

前端電路主要由HT9032（FSK解調電路）
、單片機AT89C81、模擬摘掛機電路、線路異常監測電路和EZ-USB FX2（CY7C68013(＄5.9800)）（USB接口電路）組成，見圖2。HT9032是一種FSK解碼芯片
，引腳及功能與Freescale公司的 MC145447及EMC公司的EM92547A相兼容。圖3為其外圍電路以及與單片機的連接。

圖2 係統的前端電路

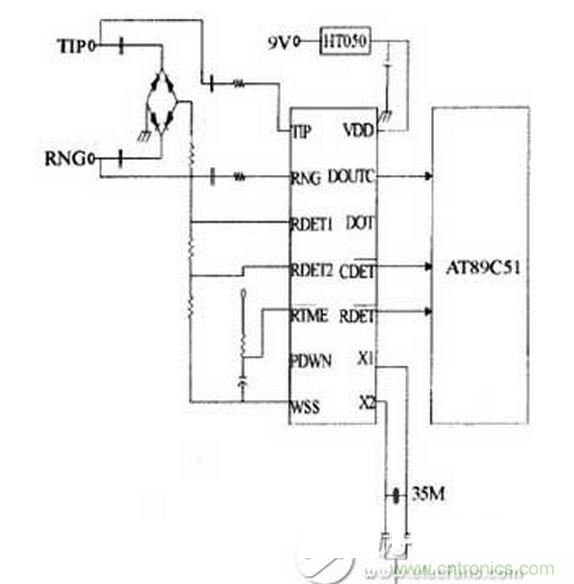

圖3 HT9032的電路連接圖

　　

電(dian)話(hua)線(xian)上(shang)的(de)直(zhi)流(liu)和(he)交(jiao)流(liu)電(dian)壓(ya)都(dou)高(gao)於(yu)報(bao)警(jing)主(zhu)機(ji)的(de)電(dian)壓(ya)
，需(xu)要(yao)在(zai)接(jie)口(kou)處(chu)加(jia)光(guang)耦(ou)，將(jiang)程(cheng)控(kong)交(jiao)換(huan)機(ji)和(he)報(bao)警(jing)器(qi)的(de)電(dian)源(yuan)隔(ge)離(li)。要(yao)避(bi)免(mian)戶(hu)外(wai)斷(duan)線(xian)或(huo)戶(hu)外(wai)非(fei)法(fa)並(bing)機(ji)，並(bing)且(qie)報(bao)警(jing)器(qi)沒(mei)有(you)摘(zhai)機(ji)的(de)情(qing)況(kuang)下(xia)才(cai)報(bao)警(jing)。出(chu)現(xian)異(yi)常(chang)，光(guang)耦(ou)導(dao)通(tong)，集(ji)電(dian)極(ji)輸(shu)出(chu)低(di)電(dian)平(ping)給(gei)單(dan)片(pian)機(ji)，進(jin)行(xing)異(yi)常(chang)報(bao)警(jing)中(zhong)斷(duan)處(chu)理(li)。用(yong)PNP的三極管控製繼電器常開端的吸合和打開。當單片機發出摘機信號時，給三極管的基極低電平，三極管導通，繼電器閉合，電話線兩端的電阻降至300 nΩ左zuo右you，從cong而er實shi現xian模mo擬ni摘zhai機ji。當dang單dan片pian機ji發fa出chu掛gua機ji信xin號hao時shi，給gei三san極ji管guan的de基ji極ji高gao電dian平ping，三san極ji管guan截jie止zhi，繼ji電dian器qi常chang開kai端duan打da開kai，電dian阻zu上shang升sheng至zhi無wu窮qiong，從cong而er實shi現xian模mo擬ni掛gua機ji。
