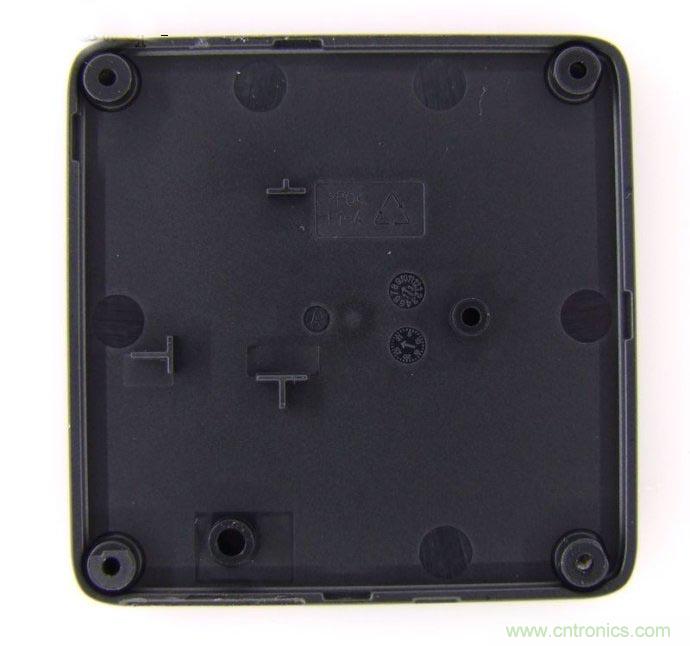

一、底殼，塑料材質，四個邊角用螺絲與上殼固定，非常牢固。三個T型凸出，是壓主板的，保證主板固定牢固。

　　

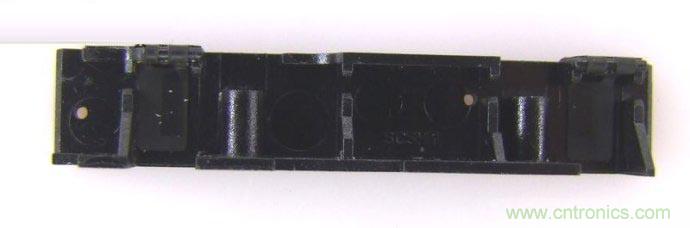

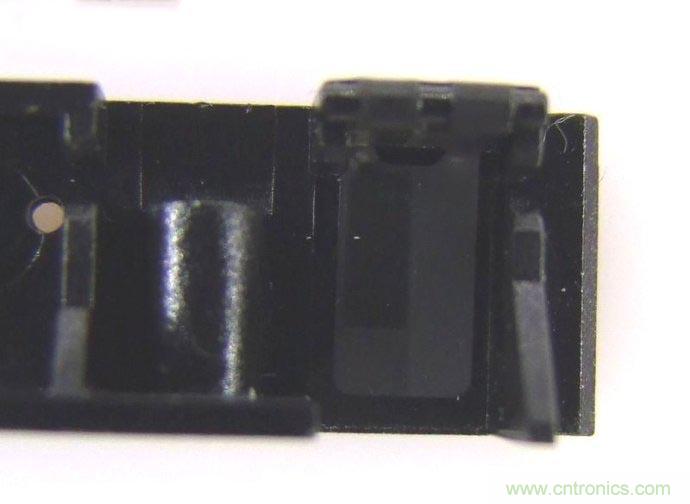

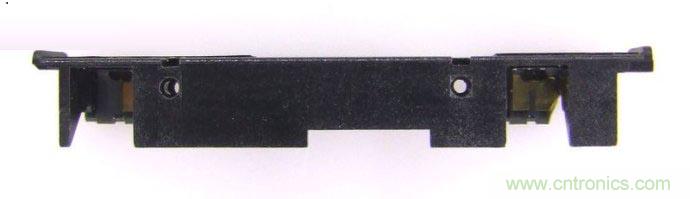

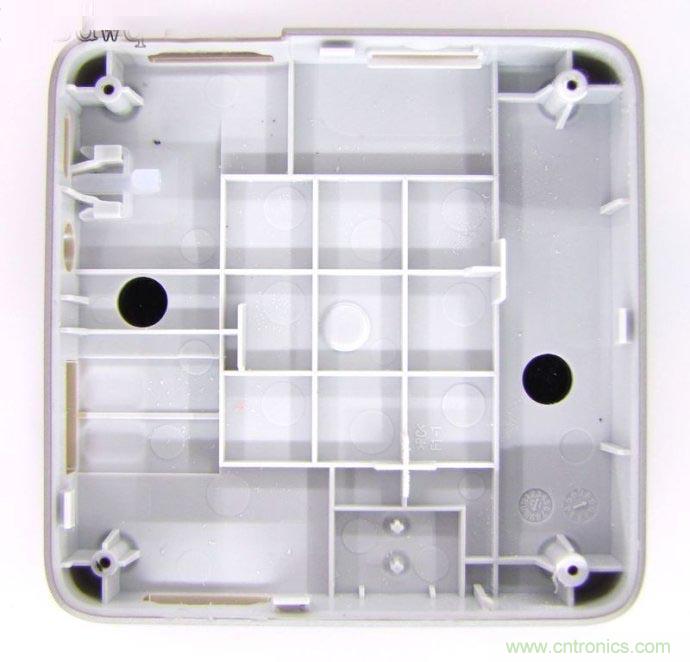

二、上殼，也是全塑料材質，內部分隔成了很多部分，加強了上殼的穩定性，保證了整機不變形。

　　

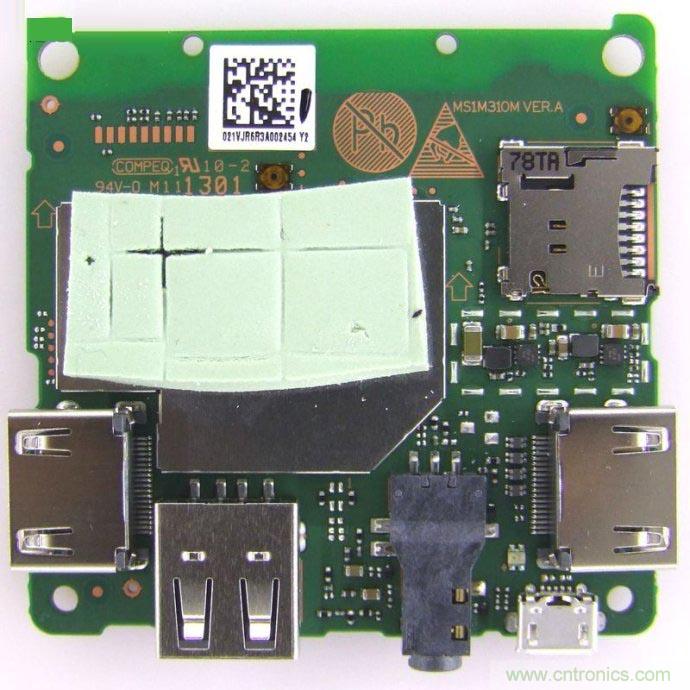

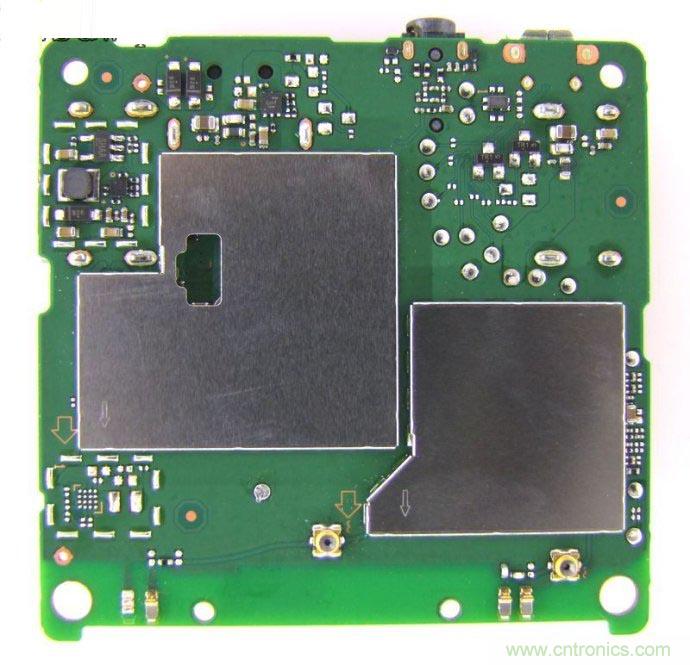

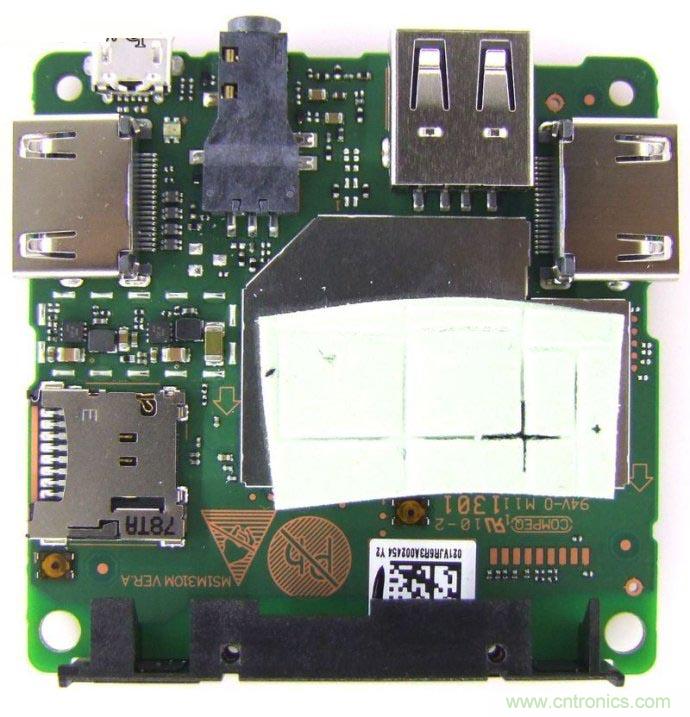

三、主板整體，包含主板正反麵，每個主要IC全部有屏蔽罩，做工很靠譜
，減少了內部電磁幹擾。PCBzhengtizuogongyehendaowei，henduoyibanchangjiabuzhuyidexijiedoudaoweile，birugonglvdianganbianshangdetongpiwakong，keyijianshaoganrao，henduochangjiadehezishangdouweijiandao。bijingshidachang，guangshejizhizaodeguifanxingzhedianjiuwanshengqitachangjiale。xiafangheisebufenshilanya+WIFI天線，有點問題，下文再表。

　　　　　　

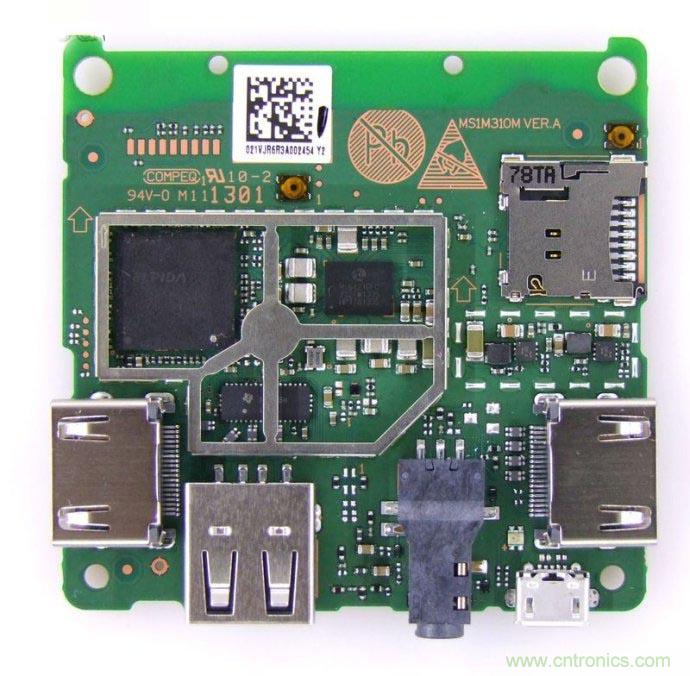

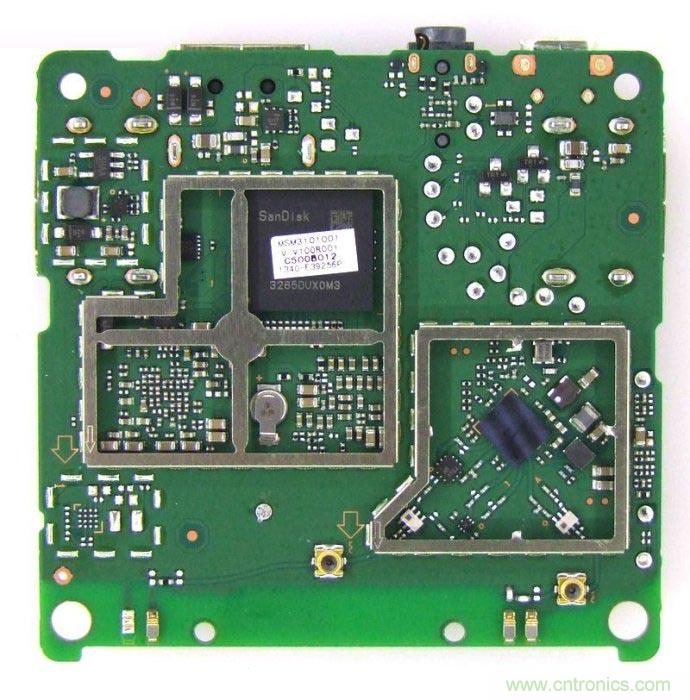

四、去除了屏蔽罩的主板全局圖，反麵的照片，其中有一個屏蔽罩十字架支架剪短了

，為了可以看到WIFI芯片，原始狀態是有十字架支架的。特此說明一下。

　　　　

　



五、內部IC部分，從CPU先開始。整個表麵沒有標注任何K3V2的標示，隻有一個爾必達的標誌。其實，這個IC是堆疊的，目前沒有資料顯示該IC是POP還是MCP的，POP為封裝級別的堆疊，就是CPU和RAM是分別製造的
，在封裝的時候，封裝到了一起。MCP為晶圓級堆疊
，在製造的時候就是一起製造的。K3V2是A9四核
，有1.2GHz和1.5GHz兩個版本，在秘盒上使用的是1.2GHz版本。A9四核，GPU部分是Vivante的GC4000，16核GPU。不要被16核嚇壞了，其實性能與Mail 400 MP4的四核GPU性能差不多，也就是RK3066用的GPU，而且由於過於偏門，實際兼容性還沒有Mail 400 MP4好。

　　

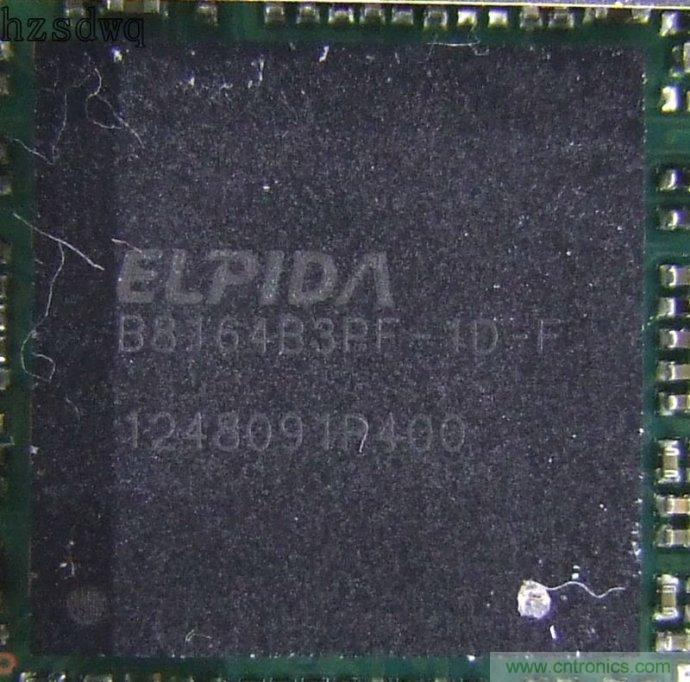

RAM部分是爾必達的1GB DDR2 800 Mobile RAM
，型號為B8164B3PF-1D-F
，移動設備專用版本，比一般盒子上用的PC顆粒成本高一些。其中有個問題，爾必達已經倒閉，被鎂光收購，那麼，這顆IC的生產時間也就是爾必達還存在的時候。看來近期華為同學為了清理K3V2庫存

，還是花了大力氣了，不光推出了一係列K3V2的手機
，還繼續推出該主控的盒子，為了下一代新主控的推出積極做著準備，鴨梨山大啊。

　　



六

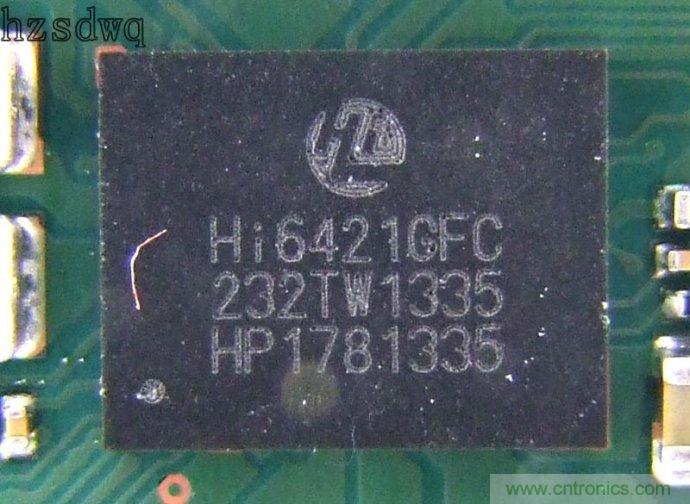

、PMU
，電源管理IC，型號為Hi6421GFC，海思自產
，很多海思方案的產品都可見到。

　　

　　



七

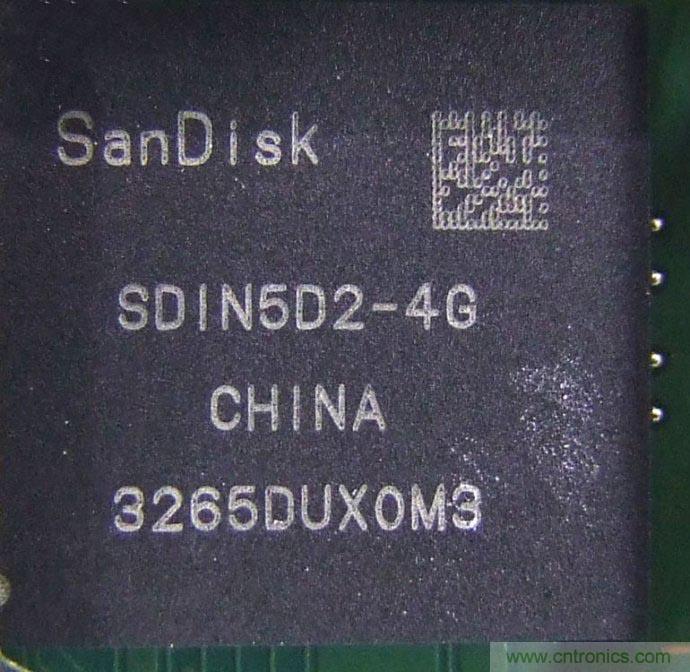

、eMMC，第一次見到在盒子上使用Sandisk的eMMC，型號為SDIN5D2-4G
，讀取速度15MB/S，寫入速度9MB/S，用(yong)在(zai)盒(he)子(zi)上(shang)足(zu)夠(gou)了(le)。參(can)數(shu)是(shi)官(guan)方(fang)參(can)數(shu)，沒(mei)法(fa)拆(chai)下(xia)來(lai)測(ce)試(shi)

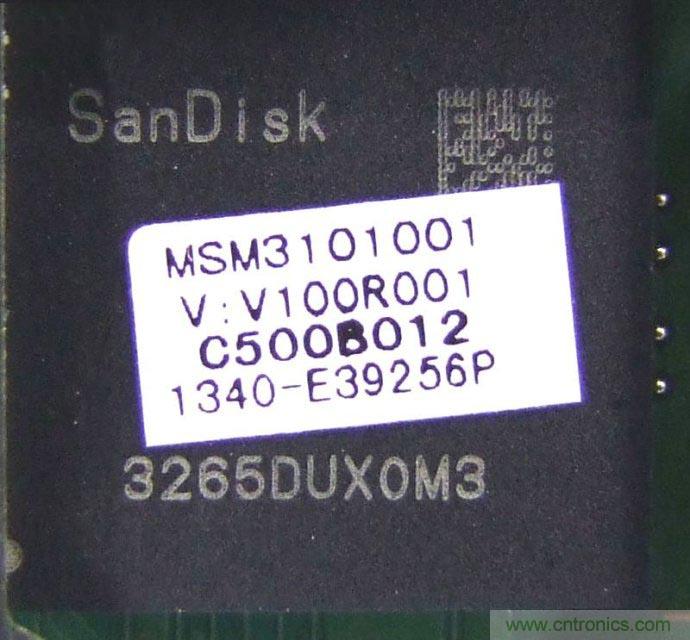

，有(you)質(zhi)疑(yi)的(de)同(tong)學(xue)情(qing)查(zha)閱(yue)官(guan)方(fang)文(wen)檔(dang)。第(di)一(yi)幅(fu)照(zhao)片(pian)上(shang)的(de)白(bai)色(se)標(biao)簽(qian)是(shi)華(hua)為(wei)自(zi)己(ji)的(de)標(biao)簽(qian)，標(biao)注(zhu)了(le)型(xing)號(hao)，序(xu)列(lie)號(hao)等(deng)信(xin)息(xi)。

　　　　



八

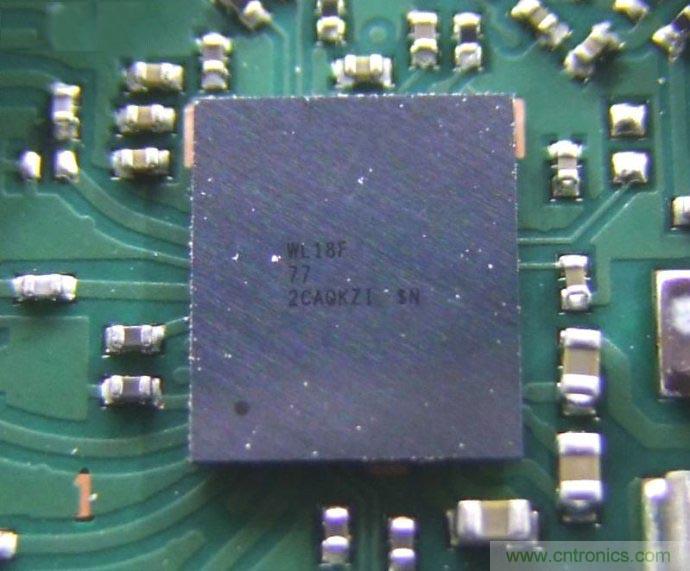

、WIFI+藍牙IC，很遺憾，華為在該芯片上進行了打磨處理
，無法找出實際型號了。目測是Broadcom的模組
，支持雙頻，支持藍牙4.0。通過實測
，171MB的文件，2.4G下拷貝用時44秒，實際帶寬為31.09Mbps，5G下拷貝相同文件
，用時56秒，實際帶寬為24.43Mbps。按照華為的官方宣傳，無線模組支持MIMO，也就是雙天線，理論帶寬應該在300Mbps，按照一般的算法，實際使用環境中，300Mbps一般打對折左右，那麼這個WIFI部分遠未達標。基本上推斷
，是65Mbps的模組

，那麼MIMO也就失去了意義。藍牙部分支持4.0，實際帶寬也無從知曉了。我隻是有點不明白，為了不泄露設計的話，完全可以主要IC部分做打磨，光打磨WIFI+BT模組算怎麼回事啊
？隻是為了讓大家不知道WIFI實際帶寬

？

　　

　　

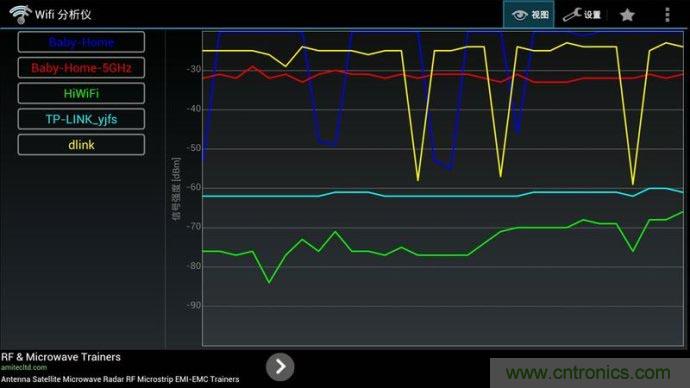

九、WIFI的穩定性測試，由於秘盒無有線接入

，WIFI的穩定性至關重要，實際測試下來
，2.4G下的穩定性讓人堪憂
，5G下倒是很平順。測試時，秘盒離藍色、黃色、紅色線的路由距離不超過30CM，紅色線為5G，藍色和黃色為2.4G路由
，關閉家中一起WIFI設備，路由器空載
，隻接入秘盒。可以看到，2.4G下的擺幅非常大，意味著信號不穩定。通過實際NAS播放測試，載入NAS的1080P視頻
，大約要5-8秒，快進的時候，直接退出播放，可以看出，穩定性令人堪憂。5G下xia略lve微wei好hao那na麼me一yi點dian點dian，但dan是shi

，載zai入ru慢man，快kuai進jin閃shan退tui依yi舊jiu時shi常chang出chu現xian。目mu前qian無wu法fa判pan斷duan是shi驅qu動dong原yuan因yin還hai是shi帶dai寬kuan問wen題ti
，希xi望wang華hua為wei可ke以yi做zuo個ge官guan方fang說shuo明ming。畢bi竟jingWIFI部分，對於一個打算內藏在電視盒後麵，又沒有有線連接的盒子來講，太重要了。

　　

　



十

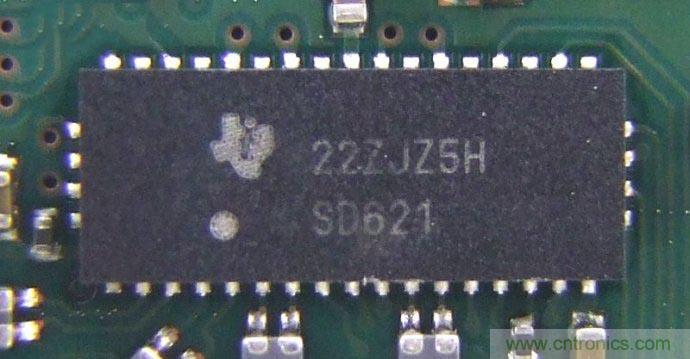

、由於查找不到相關資料，隻能大概判斷該IC為HDMI控製IC
，負責HDMI的輸入輸出。由於K3V2不支持HDMI的輸入輸出
，隻能如此猜測了。讓大家見笑了。

　　



十一

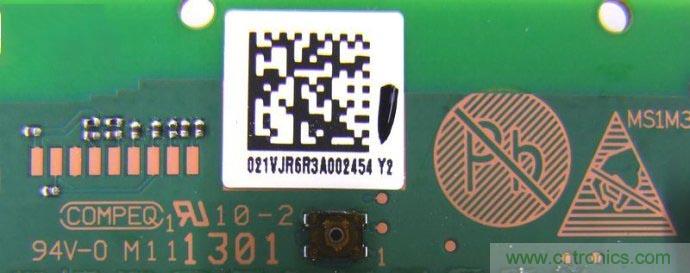

、PCB上的各種標誌，下方有一個按鈕，是喚醒睡眠按鈕，做在PCB上
，估計是為了測試方便。

　　

　　



十二

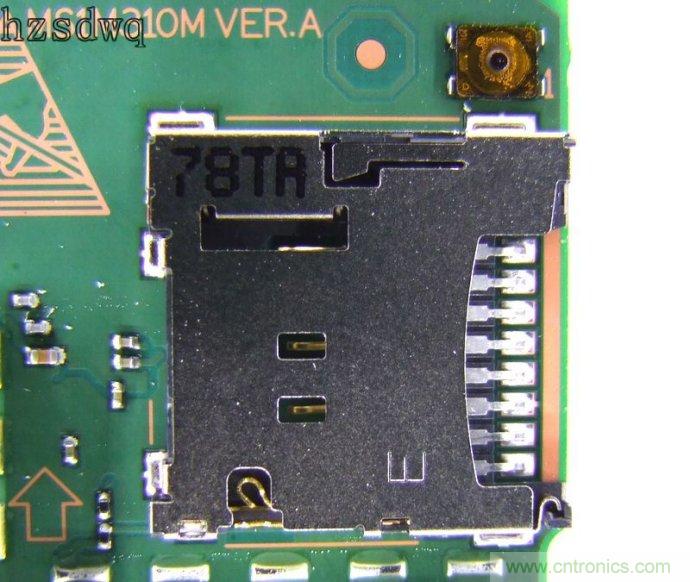

、TF卡插槽，這裏也有一個按鈕，實際按動無效果，無法判斷功能。

　　

　　



十三

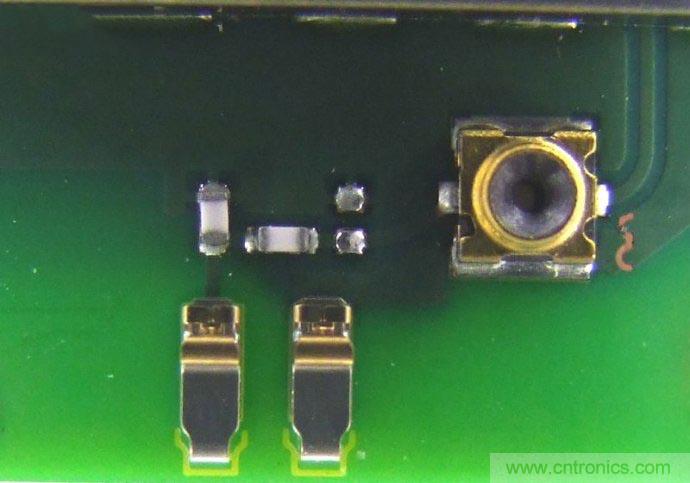

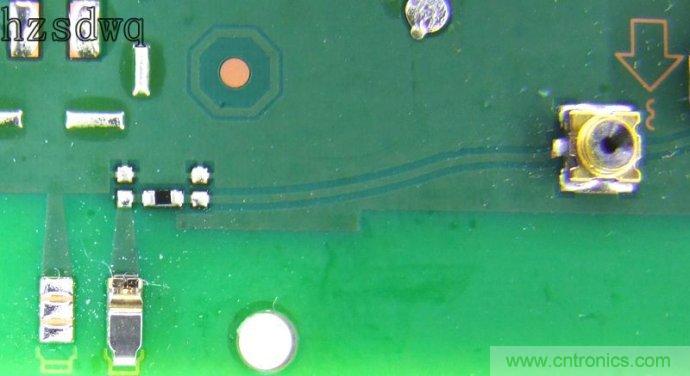

、WIFI和藍牙天線觸點，每個觸點附近
，又有天線接口
，有需要的話，改變模具外觀，可以直接使用貼片天線或者外置天線。



　　　　



十四、天線模組，每個天線貼片
，高8MM左右，寬4MM左右，天線過於小，極有可能導致了WIFI的穩定性和信號問題，這個尺寸，其實WIFI天線還可以增大，不知道出於什麼考慮，一定要做的這麼小。

　　　　　　

　　

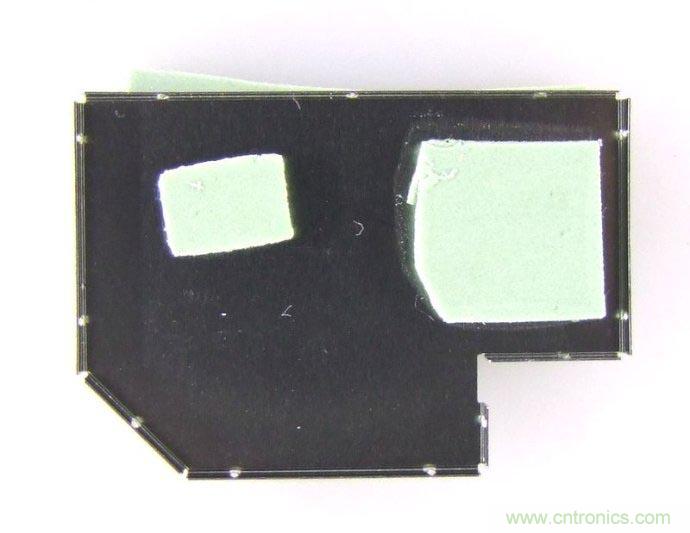

十五、CPU部分的屏蔽罩
，內部也覆蓋了散熱材料。實際測試
，播放在線高清視頻，在室溫17℃的時候，整機外殼最高已經達到45℃了，希望不要影響長期使用的穩定性。

　　

　



好(hao)了(le)
，拆(chai)解(jie)到(dao)此(ci)完(wan)成(cheng)
，該(gai)產(chan)品(pin)整(zheng)體(ti)工(gong)藝(yi)非(fei)常(chang)好(hao)
，做(zuo)工(gong)上(shang)乘(cheng)，不(bu)是(shi)一(yi)般(ban)的(de)盒(he)子(zi)可(ke)以(yi)比(bi)擬(ni)，但(dan)是(shi)軟(ruan)件(jian)開(kai)發(fa)上(shang)的(de)缺(que)失(shi)或(huo)者(zhe)說(shuo)不(bu)用(yong)心(xin)，導(dao)致(zhi)了(le)實(shi)際(ji)體(ti)驗(yan)大(da)打(da)折(zhe)扣(kou)，不(bu)誇(kua)張(zhang)的(de)說(shuo)，在(zai)所(suo)有(you)測(ce)試(shi)過(guo)的(de)盒(he)子(zi)中(zhong)，屬(shu)於(yu)下(xia)遊(you)水(shui)平(ping)。與(yu)使(shi)用(yong)同(tong)廠(chang)海(hai)思(si)3716C的海美迪，更不可同日而語。畢竟是手機主控，對各種視頻應用優化非常不到位
，希望在下次固件更新的時候，解決一些重點問題。
