項目名稱: 基於FPGA的高速采樣顯示電路的實現

主要內容：通過對被測信號的實時采樣，利用等效采樣原理，可以將采樣率為1MHz等效為200MHz，提高了被測信號的最高頻率，具有成本低
，性能可靠，便易升級的特點。





（1）200MHz脈衝產生電路

直接產生的方波信號
，電路複雜
，易受外界幹擾
，性能指標較差，製作難度較大。我們利用晶振產生20MHz方波信號，利用FPGA內部鎖相環電路將其倍頻到200MHz
，電路簡單，可靠性高
，性能指標好。



（2） 多周期測量技術

利用傳統的測周期方法，測量計數誤差為±1。我們利用增加被測信號周期整倍數來減少測量誤差，測量誤差為原來的1/10n  。



（3） 等效采樣算法

首先對輸入的模擬信號進行整形，在過零點處產生脈衝，利用相鄰兩個過零點脈衝對周期為5ns的周期序列進行計數（計數值為N）
，由此可產生對被測信號周期的測量
，測量誤差不大於5ns。利用等效采樣原理，（T采樣＝mT信號+△t）, △t=1/200MHZ=5ns, 由於最高實時采樣率為信號最高頻率的十分之一
，應取m>=10，故等效采樣周期=10*N△t+△t從而完成200mSaPS的等效速率。





根據液晶顯示原理，液晶屏上的每一個點對應著顯示緩衝存儲器的一個bit,通過一定的算法，將顯示緩存的某一bit 置1，就可將被測信號顯示出來。



4.控製模式選擇



控製電路可采用中大規模的集成電路來構成，但結構複雜，移置性差，在此我們選擇VHDL語言，通過編程
，完成整個電路的控製。

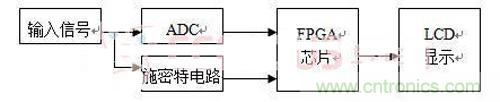

方案基本功能框圖如圖1所示。



圖1.方案基本功能框圖



將輸入的模擬信號分成2路
，一路經ADC輸入FPGA 芯片 ，另一路經斯密特電路輸入給FPGA 。FPGA外接20MHz的晶振
，通過FPGA 內部的鎖相環倍頻至200MHz，即周期為5ns的方波信號。用此方波信號作為時間基準，對經斯密特電路輸入信號的周期進行測量
，得到被測信號周期=N*5ns，則等效采樣的時間間隔=m*（N*5ns）+5ns。根據等效采樣原理，此時的采樣率相當於1/5ns=200MHz
，利用LCD顯示技術

，可以看到此效果。





接口：信號輸入的同軸電纜接口。

輸出：FPGA開發芯片的輸入輸出引腳（至少10根引線）。

所需要的目標FPGA開發平台：ISE 9.0





在本方案中需要研製模數轉換模塊和LCD顯示接口模塊。若選用初級板Spartan-3E，則無須製作模數轉換模塊。否則，自行開發這些模塊。





等效采樣速率要達到200MHz。利用等效采樣原理
，（T采樣＝mT信號+△t）, △t=1/200MHz=5ns, 若被測信號的最高頻率為10MHz，應取m>=10，故等效采樣周期=10*N△t+△t，從而完成200MSaPS的等效速率。





1.設計輸入輸出功能子板


（1）ADC板。將模擬信號通過8位或12位模數轉換器轉換成數字信號
，輸入信號幅度1V，最好截止頻率10MHz ，采樣頻率為1MHz，輸出數字信號高電平為3.3V。自行研發。



（2）LCD

規格： 320x240。購買成品。

穩壓電源
，液晶顯示屏。





ISE9.0綜合開發環境。
