我還記得，多年前我計劃從頭開始搭建一個龐大的微型計算機係統。處理器準備用68020或68030，並且我還搞到了VME原型開發板和機箱（盡管我不打算采用VME總線）。就像我的其它宏偉項目一樣

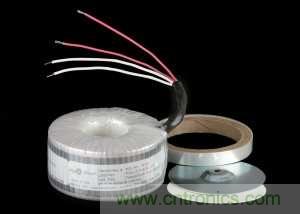

，它沒有取得實質性進展。但考慮到我對電源的新需求，我想起了為那個計算機項目而購買的400 VA環形線圈套件(toroid kit)。

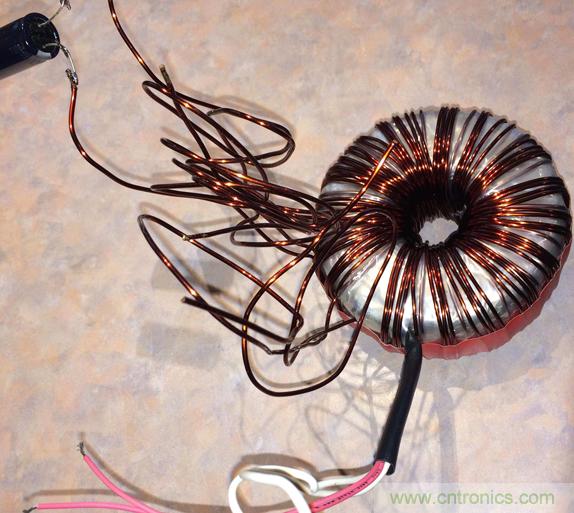

“環形線圈套件？”¬——nikenenghuiwenzheshishenmedongxi。dangshizhishaoyouyijiazhizaoshangshengchanyixiliezheyangdetaojian，qishijiushidaiyouyuxianchanraohaodechujixianquanhuanxin。zhiyucijixianquan，nikeyigenjuzijidexuyaolaichanrao。woyizhishiyong14ga電磁線，因為這個電壓非常適合開關電源模塊。事實上，電壓由兩個16V繞組產生，為（非隔離）模塊產生兩個21 VDC電壓軌。因為電壓不需要調節，這就避免了整個線性電源的低效率問題。其最大損失在於橋式整流器。



CDEL本身也需要供電：MOSFET驅動需要12V（風扇繼電器可能也需要），而其它部分則需要3.3V。這些都沒問題，我隻要在這個“甜甜圈”上多放幾個線圈繞組就行啦。而且繞線也不一定必須是14ga。每轉可提供450 mV。





使用環形線圈，我快速構建好一個半波供電電源來測試DC-DC模塊。在負載下，變壓器的嗡嗡/蜂鳴噪雜聲是相當大的。我又想起幾年前為一個有源音箱定製環形線圈的經曆。第一次灌封時有點噪雜聲（隻是一點點）
，盡管環形線圈的噪聲不算大。第二次灌封時，我告訴製造商使用環氧樹脂來灌封“甜甜圈”的孔洞。這下一點噪聲都沒有啦
，真絕。



所以，這次我也想如法炮製。但是這次嗡嗡聲要大得多（我猜是因為次級繞組太鬆散）

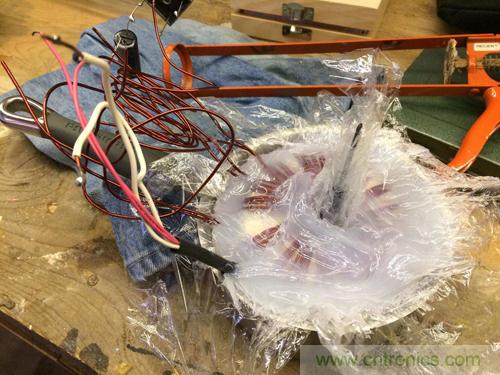

，我決定把整個環芯都灌封好。但是，這可要用不少昂貴的環氧樹脂！也許用一些矽膠填隙劑來填充也可以起到同樣的效果。







好吧……我不敢推薦這個操作過程。雜亂一片，任何有矽樹脂的區域都要好久才能變幹（遠遠不如化學固化來得快。也許分2~4步來灌封會好些
，每完成一個步驟就讓它幹燥一天）。盡管看起來不太美觀，我對結果還是比較滿意的。



它徹底治愈了噪雜的嗡嗡聲嗎？沒有，不過噪聲的確降低了不少，至少有10分貝。當我仔細聆聽時，我意識到

，接上交流電後嗡嗡聲會逐漸變大。



半...波...整流。變壓器的磁化是不平衡的，因為它隻加載了一半時間。



有條件的朋友可以看看下麵一段視頻，聽聽： https://youtu.be/g-58lCG_-oc



若ruo使shi用yong適shi當dang的de橋qiao路lu，嗡weng嗡weng聲sheng就jiu基ji本ben消xiao失shi了le。我wo仍reng然ran很hen高gao興xing為wei這zhe個ge龐pang大da怪guai物wu做zuo了le灌guan封feng。它ta還hai是shi比bi裸luo露lu的de環huan芯xin要yao堅jian固gu和he安an全quan得de多duo。而er且qie我wo預yu留liu了le一yi個ge足zu夠gou大da的de“甜甜圈”螺栓孔，這樣以後若是需要還可以添加額外的繞組。事實上
，我甚至會添加一些14ga繞組
，直接連接到一些固定電壓（可能是5V）電源轉換器的前麵板接線柱。現在已有第三個7.8V的原始繞組，我會對它做同樣處理。



你也可以定製自己的變壓器，而不必購買套件。任何現有的環形線圈都可以

，但我還是建議最好找一個環芯沒有灌封的線圈。





@Brian park 評論說，用“填隙”矽gui膠jiao灌guan封feng電dian子zi器qi件jian不bu是shi個ge好hao主zhu意yi。除chu非fei你ni使shi用yong專zhuan門men針zhen對dui電dian子zi產chan品pin的de矽gui膠jiao，否fou則ze就jiu會hui因yin釋shi放fang酸suan性xing物wu而er腐fu蝕shi銅tong線xian。矽gui膠jiao無wu法fa滲shen透tou和he固gu定ding繞rao線xian
，除chu非fei在zai繞rao線xian的de同tong時shi就jiu進jin行xing灌guan封feng。我wo一yi直zhi都dou隻zhi是shi使shi用yong一yi點dian清qing漆qi來lai固gu定ding繞rao組zu
，無wu論lun是shi環huan形xing線xian圈quan還hai是shiEI變壓器，從來沒有噪雜聲。比繞線更重要的是固定EI變壓器上的鐵疊片。你是為那個大電容充電(橋路後)嗎？峰值電流也許是導致噪雜聲的罪魁禍首，而不是半波整流。



@作者 從視頻中你可以看到我使用的電容，即便在倍增峰值電流的情況下，環形線圈的容量也隻用到區區5%。是的
，我想我不應該使用矽膠填隙劑來灌封PCB板，希望這不要對變壓器造成什麼危害。 EDN讀者朋友
，你有沒有類似的經曆？有的話請與我們分享你的觀點。
