電流負反饋偏置電路



放大電路中，通常使用的是電流負反饋偏置電路，本文主要講解偏置電路穩定工作原理。

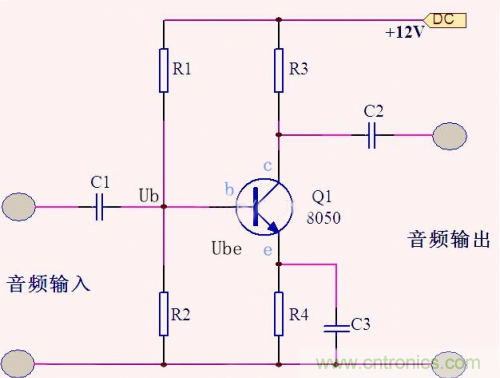

一：元件介紹



b：三極管基極。Ib：三極管基極電流。c：三極管集電極。Ic：三極管集電極電流。e：三極管發射極。Ie：三極管發射極電流。Ub：三極管基極電壓。Ube：三極管基極發射極電壓。



R1、R2：稱為基極分壓電阻，為電路核心放大器件三極管提供基極電流。當基極電流（Ib）變化時
，Ub（R2兩端的電壓）基本保持不變。



R4：稱為發射極電阻，也稱為穩定電阻，又稱為反饋電阻，放大電路關鍵元件！作用是穩定直流工作點

，當三極管放大電路由於溫度上升等因素
，使集電極電流（Ic)保持穩定，穩定原理如下：



二：放大電路穩定工作原理

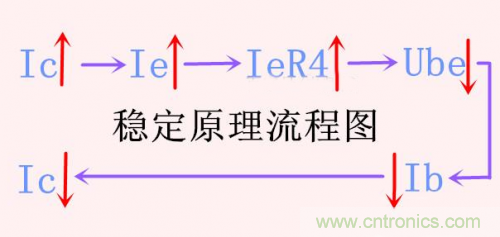

穩定原理流程圖



1：由於溫度上升使集電極Ic增加，發射極電流Ie跟著增大，R4兩端的電壓IeR4跟著增大
，Ub是分壓電阻提供，Ub基本保持不變， 由於Ube=Ub-IeR4，因此Ube會下降
，相應基極電流Ib就會減小，集電極Ic增加被抑製
，從而穩定集電極電流直流工作點，從而降低了溫度上升對電路的不良影響。



2：R4反饋電阻放大電路關鍵元件
，適當增加R4阻值，反饋越大，穩定性好。因此要根據實際電路設計進行合理選擇
，為了減小交流能量在R4上的損耗，增加了C3電容讓交流旁路到地
，可以提高放大電路的交流增益。



3：電dian流liu負fu反fan饋kui偏pian置zhi電dian路lu具ju有you良liang好hao的de溫wen度du穩wen定ding性xing，隻zhi要yao選xuan擇ze合he適shi的de偏pian置zhi電dian阻zu阻zu值zhi
，設she計ji好hao合he理li的de直zhi流liu工gong作zuo點dian，就jiu可ke以yi讓rang放fang大da電dian路lu穩wen定ding可ke靠kao地di工gong作zuo。因yin此ci是shi放fang大da電dian路lu中zhong應ying用yong較jiao多duo的de偏pian置zhi電dian路lu。
