越來越多的數據中心和其他高性能計算環境開始使用GPU，因為GPU能neng夠gou快kuai速su處chu理li深shen度du學xue習xi和he機ji器qi學xue習xi應ying用yong中zhong生sheng成cheng的de大da量liang數shu據ju。不bu過guo，就jiu像xiang許xu多duo可ke提ti高gao應ying用yong性xing能neng的de新xin型xing數shu據ju中zhong心xin創chuang新xin一yi樣yang，這zhe項xiang創chuang新xin也ye暴bao露lu出chu新xin的de係xi統tong瓶ping頸jing。在這些應用中
，用於提高係統性能的新興架構涉及通過一個PCIe®結構在多個主機之間共享係統資源。



PCIe標準（特別是其基於樹的傳統層級）會限製資源共享的實現方式（和實現程度）。不過，可以實現一種低延時的高速結構方法，這種方法允許在多個主機之間共享大量GPU和NVMe SSD，同時仍支持標準係統驅動程序。



PCIe結構方法采用動態分區和多主機單根I/O虛擬化（SR-IOV）共享。各PCIe結構之間可直接路由點對點傳輸。這樣便可為點對點傳輸提供最佳路由，減少根端口擁塞
，並且更有效地平衡CPU資源的負載。



傳統上
，GPU傳輸必須訪問CPU的係統存儲器，這會導致端點之間發生存儲器共享爭用。  當GPU使用其共享的存儲器映射資源而不是CPU存儲器時
，它可以在本地提取數據
，無需先通過CPU傳遞數據。這消除了跳線和鏈路以及由此產生的延時，從而使GPU能夠更高效地處理數據。



PCIe的固有限製



PCIe主層級是一個樹形結構，其中的每個域都有一個根聯合體，從該點可擴展到“葉子”，這些“葉子”通過交換網和橋接器到達端點。鏈路的嚴格層級和方向性給多主機、多交換網係統帶來了成本高昂的設計要求。

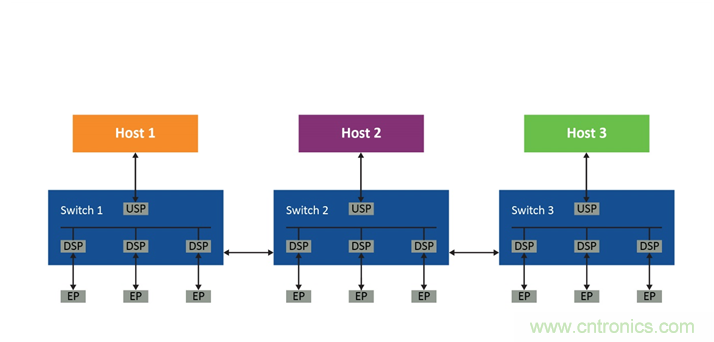

以圖1所示的係統為例。要符合PCIe的層級
，主機1必須在交換網1中有一個專用的下行端口，該端口連接到交換網2中的專用上行端口。它還需要在交換網2中有一個專用的下行端口，該端口連接到交換網3中的專用上行端口，依此類推。主機2和主機3也有類似的要求，如圖2所示。

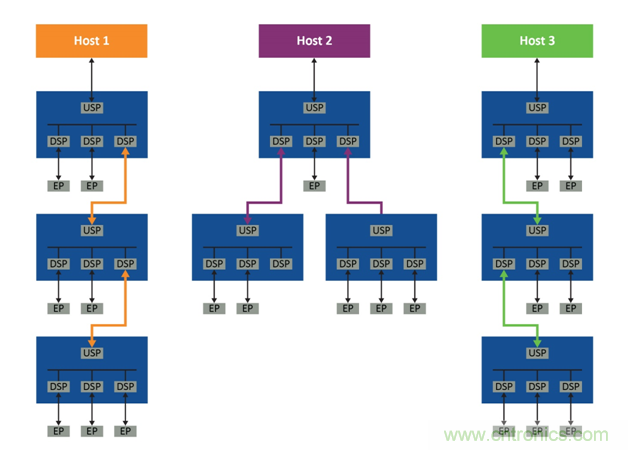

圖2——每個主機的層級要求



即使是基於PCIe樹形結構的最基本係統
，也需要各交換網之間有三個鏈路專用於每個主機的PCIe拓撲。而且
，由於主機之間無法共享這些鏈路
，因此係統會很快變得極為低效。



此外
，符合PCIe的典型層級隻有一個根端口，而且盡管“多根I/O虛擬化和共享”規範中支持多個根，但它會使設計更複雜，並且當前不受主流CPU支持。結果會造成未使用的PCIe設備（即端點）滯留在其分配到的主機中。不難想象，這在采用多個GPU、存儲設備及其控製器以及交換網的大型係統中會變得多麼低效。



例如，如果第一個主機（主機1）已經消耗了所有計算資源，而主機2和3未充分利用資源，則顯然希望主機1訪問這些資源。但主機1無法這樣做，因為這些資源在它的層級域之外，因此會發生滯留。非透明橋接（NTB）是這種問題的一個潛在解決方案，但由於每種類型的共享PCIe設備都需要非標準驅動程序和軟件，因此這同樣會使係統變得複雜。更好的方法是使用PCIe結構
，這種結構允許標準PCIe拓撲容納多個可訪問每個端點的主機。



實施方法



係統使用一個PCIe結構交換網（本例中為Microchip Switchtec® PAX係列的成員）在兩個獨立但可透明互操作的域中實現：即包含所有端點和結構鏈路的結構域以及每個主機專用的主機域（圖3）。主機通過在嵌入式CPU上運行的PAX交換網固件保留在單獨的虛擬域中
，因此，交換網將始終顯示為具有直連端點的標準單層PCIe設備，而與這些端點出現在結構中的位置無關。

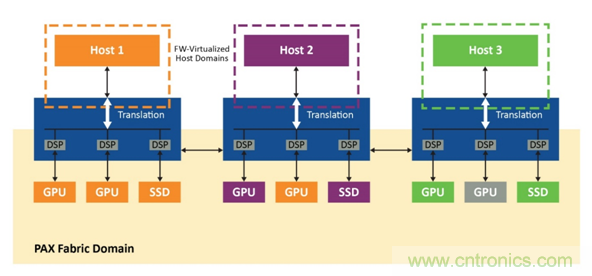

圖3——每個結構的獨立域



來自主機域的事務會在結構域中轉換為ID和he地di址zhi，反fan之zhi，結jie構gou域yu中zhong通tong信xin的de非fei分fen層ceng路lu由you也ye是shi如ru此ci。這zhe樣yang
，係xi統tong中zhong的de所suo有you主zhu機ji便bian可ke共gong享xiang連lian接jie交jiao換huan網wang和he端duan點dian的de結jie構gou鏈lian路lu。交jiao換huan網wang固gu件jian會hui攔lan截jie來lai自zi主zhu機ji的de所suo有you配pei置zhi平ping麵mian通tong信xin（包括PCIe枚舉過程），並使用數量可配置的下行端口虛擬化一個符合PCIe規範的簡單交換網。



當所有控製平麵通信都路由到交換網固件進行處理時，數據平麵通信直接路由到端點。其他主機域中未使用的GPU不再滯留，因為它們可以根據每個主機的需求動態分配。結構內支持點對點通信
，這使其能夠適應機器學習應用。當以符合PCIe規範的方式向每個主機提供功能時，可以使用標準驅動程序。



操作方法



為了解這種方法的工作原理，我們以圖4中的係統為例
，該係統由兩個主機（主機1采用Windows®係統
，主機2采用Linux®係統）、四個PAX PCIe結構交換網、四個Nvidia M40 GPGPU和一個支持SR-IOV的Samsung NVMe SSD組成。在本實驗中，主機運行代表實際機器學習工作負載的通信，包括Nvidia的CUDA點對點通信基準測試實用程序和訓練cifar10圖像分類的TensorFlow模型。嵌入式交換網固件處理交換網的低級配置和管理，係統由Microchip的ChipLink調試和診斷實用程序管理。

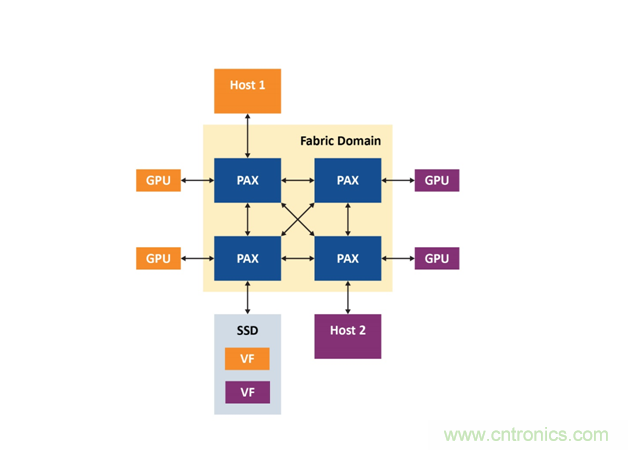

圖4：雙主機PCIe結構引擎



四個GPU最初分配給主機1
，PAX結構管理器顯示在結構中發現的所有設備，其中GPU綁定到Windows主機。但是
，主機上的結構不再複雜

，所有GPU就像直接連接到虛擬交換網一樣。隨後，結構管理器將綁定所有設備，Windows設備管理器將顯示GPU。主機將交換網視為下行端口數量可配置的簡單物理PCIe交換網。



一旦CUDA發現了四個GPU
，點對點帶寬測試就會顯示單向傳輸速率為12.8 GBps，雙向傳輸速率為24.9 GBps。這些傳輸直接跨過PCIe結構，而無需通過主機。如果運行用於訓練Cifar10圖像分類算法的TensorFlow模型並使工作負載分布在全部四個GPU上，則可以將兩個GPU釋放回結構池中

，將它們與主機解除綁定。這樣可以釋放其餘兩個GPU來執行其他工作負載。與Windows主機一樣，Linux主機也將交換網視為簡單的PCIe交換網，無需自定義驅動程序

，而CUDA也可以發現GPU，並在Linux主機上運行P2P傳輸。性能類似於使用Windows主機實現的性能

，如表1所示。



表1：GPU點對點傳輸帶寬





下一步是將SR-IOV虛擬功能連接到Windows主機，PAX將此類功能以標準物理NVM設備的形式提供
，以便主機可以使用標準NVMe驅動程序。此後
，虛擬功能將與Linux主機結合
，並且新的NVMe設備將出現在模塊設備列表中。本實驗的結果是，兩個主機現在都可以獨立使用其虛擬功能。



務必注意的是
，虛擬PCIe交換網和所有動態分配操作都以完全符合PCIeguifandefangshichengxiangeizhuji
，yibianzhujinenggoushiyongbiaozhunqudongchengxu。qianrushijiaohuanwanggujiantigongleyigejiandandeguanlijiekou，zheyangbianketongguochengbendiliandewaibuchuliqilaipeizhiheguanliPCIe結構。設備點對點事務默認情況下處於使能狀態，不需要外部結構管理器進行額外配置或管理。



總結



PCIe交換網結構是一種能夠充分利用CPU巨大性能的絕佳方法，但PCIe標準本身存在一些障礙。不過，可以通過使用動態分區和多主機單根I/O虛擬化共享技術來解決這些難題，以便可以將GPU和NVMe資源實時動態分配給多主機係統中的任何主機
，從而滿足機器學習工作負載不斷變化的需求。

（來源：Microchip Technology Inc.，作者：固件工程技術顧問 Vincent Haché）
