【導讀】數字電源係統管理 (PSM) 控製器通常麵向大電流負載點 (POL) 應用。較低電流應用 (具高達 6A 負載電流) 也可得益於 PSM 功能。LTC3815是一款具數字電源監視和控製功能的6A單片式同步降壓型轉換器。

LTC3815 采用一個可鎖相、接通時間受控、恒定頻率
、dianliumoshijiagou，nengyijiaoxiaodeshuchudianrongtigongjikuaidefuzaijieyueshuntaixiangying。lingwai

，tahaiyunxuqijianyifeichangdidedaotongshijianyunzuo，zheshizaigaokaiguanpinlvshitiaojiedishuchudianyasuoxuyaode，zhizaijinliangsuoxiaojiejuefanganchicun。shuchudianyakeliyongdangewaibudianzuqizai 0.4V 至 72% 的輸入電壓範圍內編程
，或者采用一個外部電壓基準通過基準 (REF) 輸入引腳進行設置。工作電源電壓範圍為 2.25V 至 5.5V
，從而非常適合采用 2.5V
、3.3V 或 5V 輸入電壓軌工作或采用鋰離子電池工作。

轉換器 (在 1MHz)

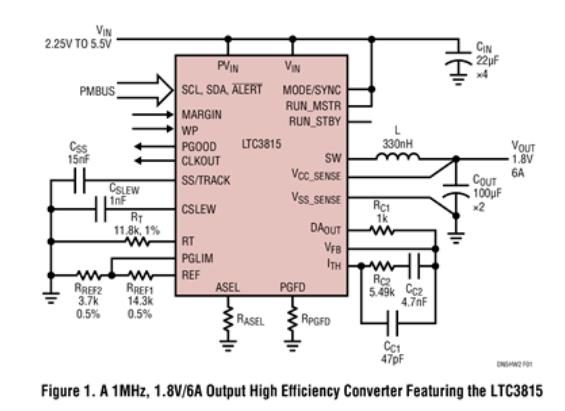

圖 1 示出了一款典型應用電路，其具有一個 2.25V 至 5.5V 的輸入電壓範圍和 1.8V/6A 的輸出。

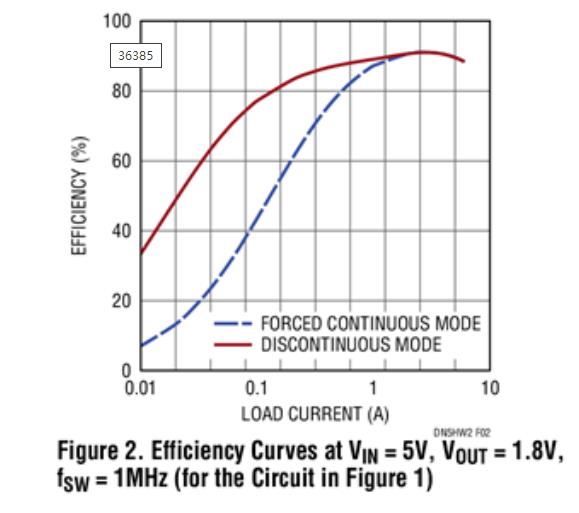

圖 1 所示電路的效率曲線示於圖 2。由於 LTC3815 即使在 1MHz 也(ye)能(neng)實(shi)現(xian)相(xiang)對(dui)較(jiao)高(gao)的(de)效(xiao)率(lv)，因(yin)此(ci)允(yun)許(xu)使(shi)用(yong)一(yi)個(ge)小(xiao)電(dian)感(gan)器(qi)以(yi)較(jiao)大(da)限(xian)度(du)縮(suo)減(jian)總(zong)占(zhan)板(ban)麵(mian)積(ji)和(he)電(dian)路(lu)板(ban)尺(chi)寸(cun)，從(cong)而(er)使(shi)這(zhe)款(kuan)器(qi)件(jian)尤(you)其(qi)適(shi)合(he)電(dian)路(lu)板(ban)空(kong)間(jian)或(huo)組(zu)件(jian)高(gao)度(du)受(shou)限(xian)的(de)應(ying)用(yong)。

圖 3 示出了 LTC3815 在滿負載時的熱排放量。即使沒有空氣流

，該 IC 也能在滿負載條件下保持低溫
，熱點處的溫升僅為 37.4°C。

電源係統管理功能

LTC3815 擁有多項 PSM 功能，包括輸出裕度調節 (以 0.1% 的分辨率在 ±25% 的範圍內) 的數字控製、故障狀態的回讀以及時間平均 (~4ms) 和峰值輸入 / 輸出電流

、輸入 / 輸出電壓及溫度的監視。LTC3815 不具備內部 NVM (非易失性存儲器)

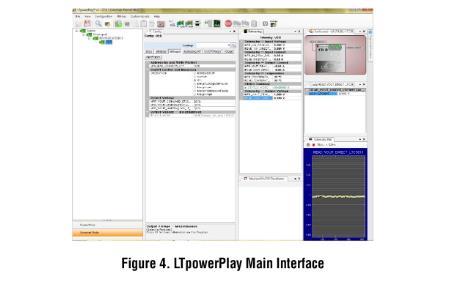

，但是輸出電壓可通過 PMBus 設定。PSM 功能可采用淩力爾特的免費 LTpowerPlay® 軟件 (一款基於 PC 的易用型 GUI，如圖 4 所示) 來訪問。

例如

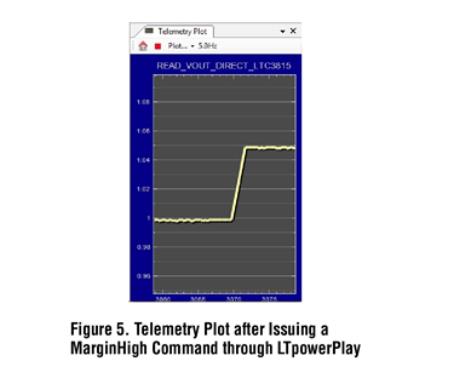

，在 LTpowerPlay 中如欲把 VOUT 裕度調節至高裕度值，則簡單地把 OPERATION 變更為 Margin High，然後點擊“W (PC to RAM)”圖標以將這些寄存器值寫入 LTC3815。當該寫入操作成功時，在遙測曲線圖 (圖 5) 上輸出電壓躍升至 1.05V。

結論

LTC3815 是具有數字電源係統管理功能的 6A 單片式同步降壓型穩壓器。該器件提供了一款全麵的解決方案
，適合那些需要簡單、緊湊和高效率設計
、以及通常為功率高得多的 POL 轉換器而保留數字配置和監視功能的應用。

（來源：亞德諾半導體）
