【導讀】典型DPD應用模數轉換器(ADC)中集成的緩衝器和放大器通常是斬波型。有關這種斬波實現的例子

，可參見AD7124-8 和AD7779數據手冊。需要這種斬波技術來最大程度地降低放大器的失調和閃爍噪聲(1/f )，因為與其他工藝(如雙極性工藝)相比，CMOS晶體管噪聲高，難以匹配。通過斬波，放大器的1/f和失調轉換到較高頻率，如圖1所示。

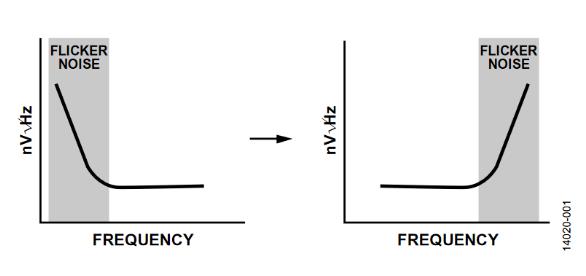

圖1. 閃爍噪聲(1/f )與斬波

在斬波轉換過程中，開關的電荷注入會引起電流尖峰，進而使施加於ADC輸入端的電壓產生方向不定(流入和/或流出)的下降或尖峰。壓降與連接到ADC輸入段的傳感器的輸出阻抗成比例。

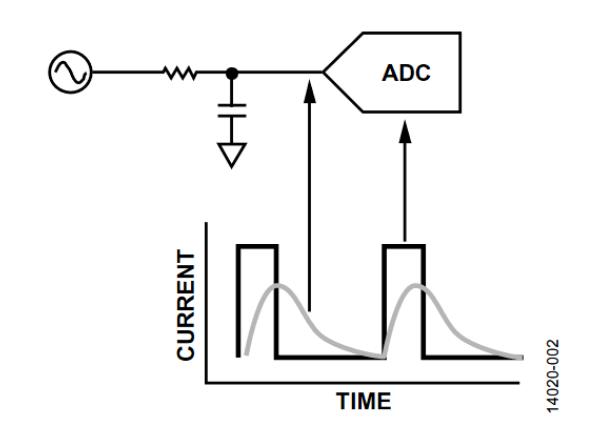

圖2. 輸入電流與時間的關係

用電流表測量輸入電流
，一端連接到VDD/2
，另一端連接到ADC的模擬輸入引腳。

如果電流表連接到其中一個電壓軌，由於輸入電壓裕量的關係，測得的電流可能高於數據手冊中的規格值。

輸入阻抗規格對精確計算直流誤差沒有幫助
，因為與ADC內部輸入阻抗引起的負載效應相比，輸入偏置電流是最主要的貢獻因素。

有兩個規格與輸入偏置電流相關：絕對電流和差分電流。絕對值(I_ABSOLUTE)是在任意模擬輸入引腳測得的輸入電流。差分輸入電流(I_DIFFERENTIAL)是在模擬輸入引腳對之間測得的電流差。這僅適用於差分輸入ADC。

輸入電流產生一個失調電壓(V_OFFSET)，後者與連接到輸入引腳的阻抗直接相關。

如圖3所示，產生的失調電壓一般為：

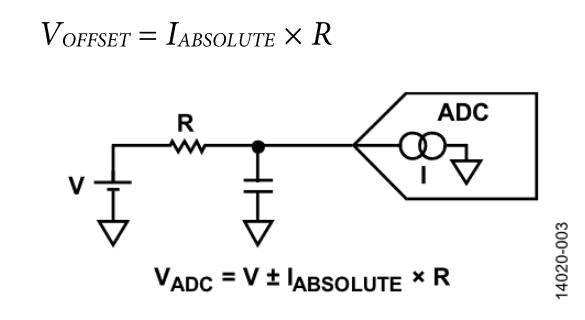

圖3. 漏電流引起的壓降

如果用運算放大器等低阻抗源驅動模擬輸入引腳，誤差將不很明顯。

ADC測得的誤差取決於施加的輸入信號類型

，例如是真差分輸入信號還是偽差分/單端輸入信號。

對於真差分輸入信號，假設輸入電阻(R)完全匹配，那麼ADC測得的誤差將是由模擬輸入引腳對之間的差分輸入電流引起，如下式所示：

其中
，V_ADC為ADC輸入電壓。

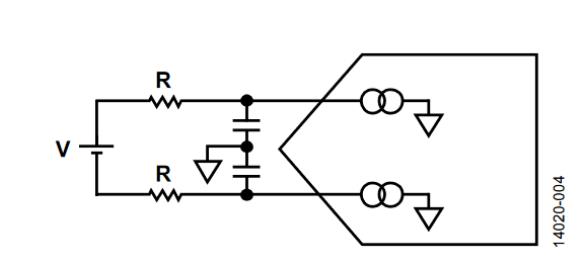

圖4. 差分輸入ADC

如果電阻不是完全匹配，則在差分輸入電流貢獻之外，電阻不匹配也會產生一個誤差。

一般而言
，假設電阻容差為1%
，那麼最差情況下的失調電壓定義如下：

對於偽差分/單端輸入信號
，有兩種情況：

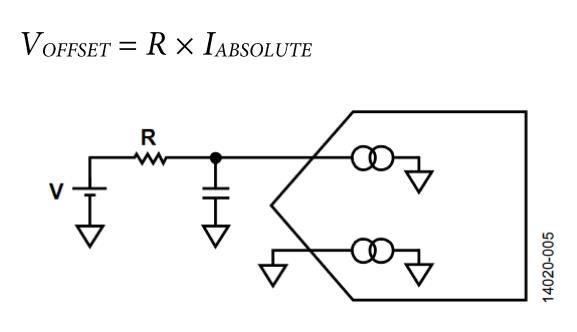

圖5. 偽差分/單端ADC

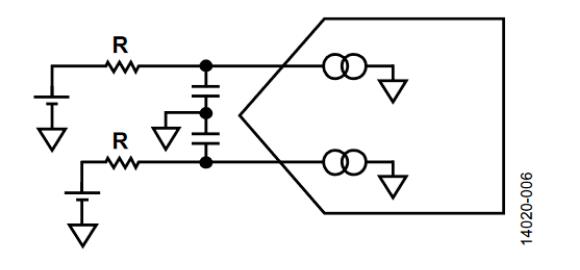

圖6. 偽差分ADC

交流分量與輸入阻抗規格直接相關。輸入阻抗可以是阻性或容性。若輸入阻抗為容性
，則給定頻率下的阻抗計算如下：

其中：

Zc為輸入阻抗。

C_IN為數據手冊給出的輸入電容。

f_IN為輸入頻率。

舉個例子
，假設有8  pF電容和1  kHz輸入帶寬，則最小輸入阻抗約為20 MΩ。

為使低通濾波器中電阻不匹配引起的誤差最小，最好使用小電阻和大電容，因為電阻產生的失調和約翰遜噪聲較低。

（來源：亞德諾半導體）
