隨著開關電源高效和簡單的設計
，它的應用領域越來越廣泛，然而在開關電路中選擇合適電感並非容易的事情

，Bourns公司擁有豐富的電感產品應用開發經驗，這裏將結合自身產品來介紹電感的應用和選擇。

電感的工作原理

法拉第電磁感應原理 改變磁通量會產生一個阻礙其改變的電動勢：
e=-NdΦ/dt=-Ldi/dt

電流通過導體產生磁場電感中的電壓是瞬態變化的
，而電流在給定時間內是聯係變化的。 [page]
電感–存儲能量

電感基本參數

額定電流

電感通過的穩定直流電流值，其會引起溫度電感溫度升高20到40攝氏度不等。

反應電感功耗的基準（僅適用於交流紋波電流比較小，磁芯損耗可忽略的的情況）
損耗

P=I2R+磁損

磁損：材料，紋波電流，開關頻率，感值
，磁芯橫截麵積
[page]
飽和電流

電感值下降5%-35%時能通過的最大電流值，其值可以作為衡量電感承受電流能力及存貯能量的標準。
如何在已知情況下選擇電感

例如：開關電源中，Vin：8–12V；Vo：5V；Io：0.5–2A
；開關頻率：250KHz；電流連續模式:電感電流不會在放電過程中下降到零

我們可以得出：

1.總的開關周期:T=1/fT=4us@f=250KHz
2.最小的占空比:Dmin=Vo/Vin(max)Dmin=0.2@Vo=5V,Vin(max)=25V
3.導通時間:Ton=4x0.2=0.8us
4.紋波電流：不大於輸出電流的30% dI=0.6A
5.電感上的電壓為:V=12–5–1=6VMax.
6.最小的感值:V=LdI/dtLmin=Vdt/dI=6x0.8x10-6/0.6=8uH
7.選擇的感值:電感值通常有±20%精度

，並且在額定電流的情況下有10-35%的降額 L=8/(0.8x0.65)=15.4uH>>18uH

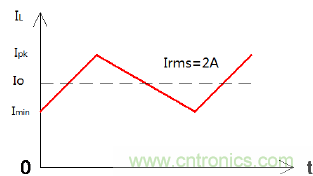

8.峰值電流:Ipk=Io(max)+dI/2Ipk=2+0.6/2=2.3A

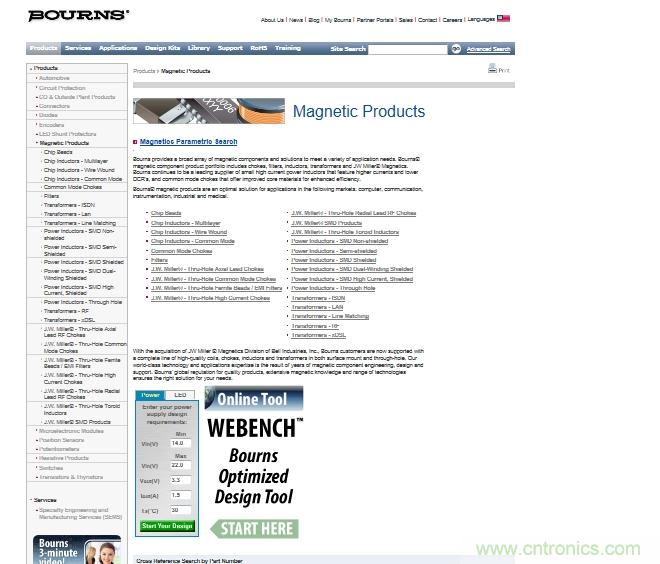

大家也可以登錄Bourns官方網站進行在線電感選型。
