由於從事電子售後維修工作，所以查線路是經常的事情
，但是，萬能表的短路檔精度不夠
，經常出現20歐以上的都叫喚的情況，所以就設計了這個短路查線器，精度可以通過更換電阻或者將其換成可調來實現調整

，最大的鳴叫電阻是10歐，可以調節到5歐或者更小

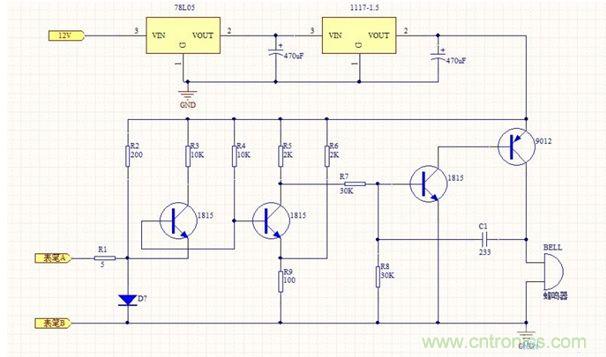

；下麵是原理圖，東西不多
，就幾個電阻和幾個三極管外加一個1.5V的蜂鳴器：

精度調整就是更換R1的大小，可以根據實際情況進行測試更換
；

[page]

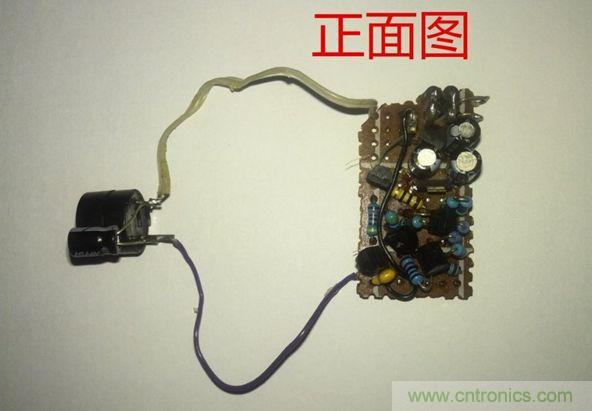

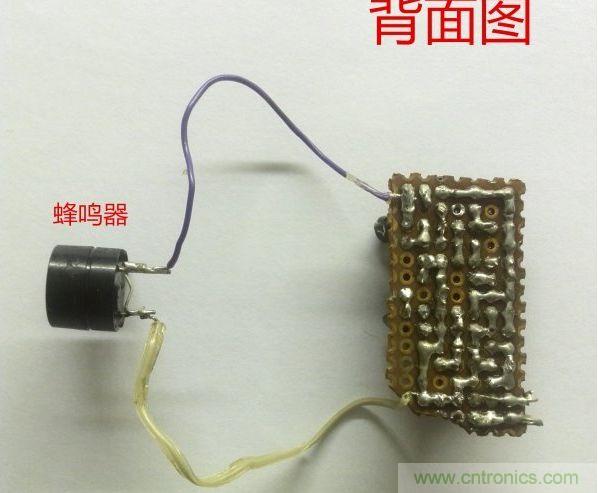

下麵給個手工焊接的；不好看，大家將就下：

[page]

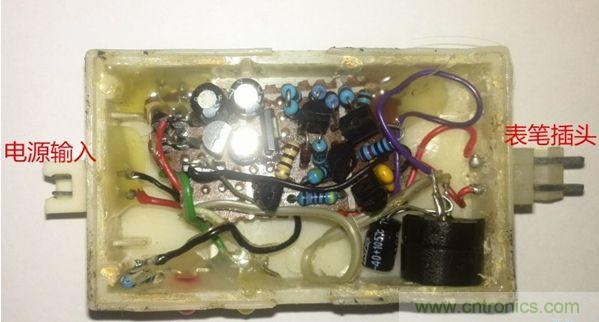

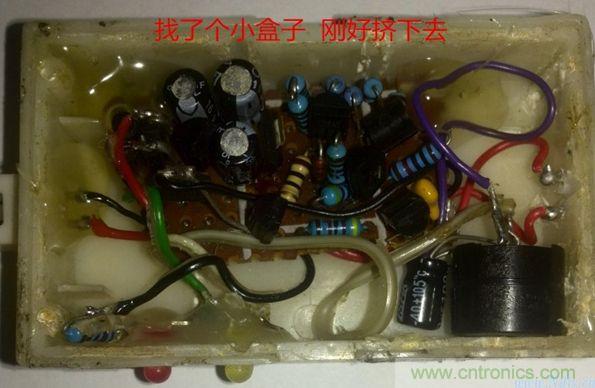

撿了個不知道做什麼的盒子，剛好裝進去。

由於手上沒合適的變壓器了所以外接電源
，其實可以把這個小板子放進12V變壓器裏麵的。
