各種電容器的溫度特性

一般來說，電容器的靜電容量會隨著使用溫度的變化而變化。變化幅度越小


，溫度特性越好
；幅fu度du越yue大da，溫wen度du特te性xing越yue差cha。當dang電dian容rong器qi使shi用yong於yu溫wen度du較jiao高gao的de汽qi車che引yin擎qing室shi內nei或huo者zhe南nan極ji等deng寒han冷leng地di區qu的de電dian子zi設she備bei中zhong時shi
，必bi須xu考kao慮lv其qi使shi用yong環huan境jing條tiao件jian來lai進jin行xing設she計ji。

具有代表性溫度特性的各種電容器的靜電容量變化率-溫度特性，如圖1所示。溫度特性良好的電容器有導電性高分子鋁電解電容器（高分子AI）、薄膜電容器（Film）、溫度補償用獨石陶瓷電容器 (MLCC<C0G>)。導電性高分子鉭電容器（高分子Ta）、高介電常數獨石陶瓷電容器（MLCC<X5R,Y5V>）在高溫 區域中靜電容量變化變大。

獨石陶瓷電容器的溫度特性

獨石陶瓷電容大致分為2類，不同類型的溫度特性不同。
（1）一種是在公共標準中被歸類於種類Ⅰ (Class1)的de溫wen度du補bu償chang用yong獨du石shi陶tao瓷ci電dian容rong器qi中zhong，使shi用yong了le二er氧yang化hua鈦tai與yu鋯gao酸suan鈣gai類lei電dian介jie質zhi材cai料liao，其qi靜jing電dian容rong量liang對dui溫wen度du幾ji乎hu呈cheng現xian直zhi線xian性xing變bian化hua。將jiang溫wen度du發fa生sheng的de變bian化hua稱cheng為wei溫wen度du係xi 數，其數值以每1℃的百萬分之一作為單位（ppm/℃）表示。溫度係數根據基準溫度(IEC，JIS標準中為20℃，EIA標準中為25℃，此處以25℃ 為基準)中的靜電容量值C25與分類上限溫度（最高使用溫度：設計上可連續使用電容器的最高環境溫度）中的靜電容量值CT定義得出。

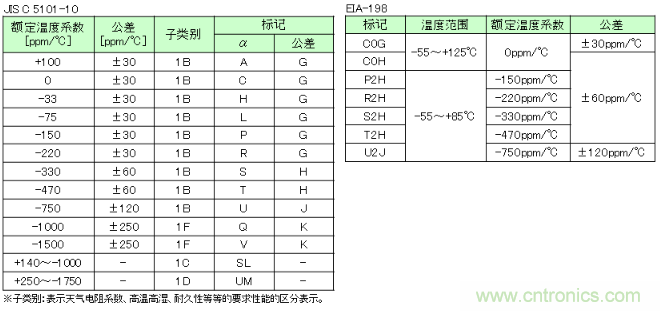

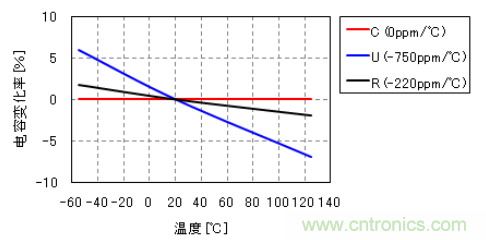

EIA標準中規定了0ppm/℃～-750ppm/℃範圍內的數種靜電容量溫度係數。關於代表性材料的溫度特性，如下所示（參考圖2）。適用的JIS及EIA標準的摘錄
，如表1所示。


溫度補償用獨石陶瓷電容器有在-55～+125℃溫度範圍內的靜電容量變化溫度係數最大±30ppm/℃(25℃基準)，與溫度變化幅度小的COG特性產品。原本，溫度補償用獨石陶瓷電容器就因為電介質材料
，相對介電常數較小，存在無法實現大容量這一產品缺點。[page]

（2） 另一種是在公共標準中被歸類於Class2（種類2）的高介電常數獨石陶瓷電容器，使用了鈦酸鋇係的介電質材料，其靜電容量值對溫度呈現出不規則的變化。 因此，靜電容量-溫度特性的標準值是針對基準溫度（此處以25℃為基準）的靜電容量值C25，通過適用溫度範圍內的靜電容量變化率的最大值與最小值進行規 定。（參照式2）。

適用的JIS及EIA標準值的摘錄，如表2所示。分類溫度範圍內
，包括靜電容量值變化率限製在±15%以內的產品(X5R特性品)到容許+22～-82% 的產品(Y5V特性品)等多種產品規格。近年來，靜電容量變化率在±15%級的X5R特性品的使用比率有增加趨勢，建議電路設計人員謹慎選擇。
