經驗分享：即熱式熱水器自動恒溫控製電路
發布時間：2014-07-09 責任編輯：sherryyu
【導讀】在zai家jia洗xi澡zao總zong會hui遇yu見jian溫wen度du失shi控kong的de情qing況kuang，總zong是shi被bei燙tang一yi會hui之zhi後hou再zai遭zao涼liang水shui的de折zhe磨mo，很hen難nan受shou。為wei了le改gai變bian這zhe一yi現xian狀zhuang，技ji術shu帝di增zeng加jia了le簡jian單dan的de溫wen控kong電dian路lu，可ke控kong製zhi原yuan電dian路lu加jia熱re時shi間jian即ji占zhan空kong比bi，效xiao果guo令ling人ren滿man意yi，特te別bie是shi熱re水shui器qi內nei部bu那na個ge溫wen度du（保護）開關再也沒有動作過，很舒服的。
家裏即熱式熱水器使用了多年，但每次洗浴都有煩心的時候，熱水器的水溫控製分9檔，從1到9shuziyuedawenduyuegao，anlishuoyinggaihenhaoshiyongle。danshi，shuiliuliangyenengzhuzaishuiwendegaodi，bingqiechangchangzaochengwendushikong，lirushuiyajiangdidaozhishuiliangbianxiaoshi，reliangbunengbeishuijishidaizou，reshuiqineibudewendu（保護）開關會起控，你會被燙一會之後再遭涼水的折磨，很難受的。

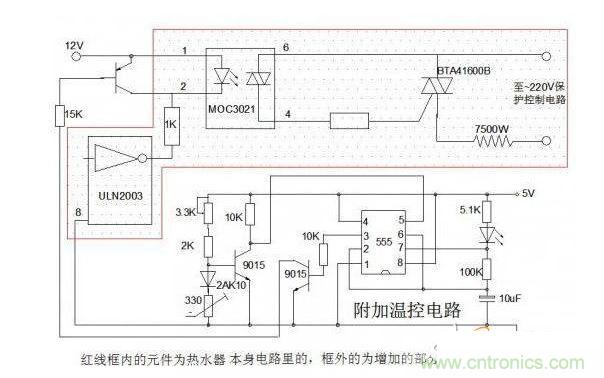

為了改變這一現狀，自己增加了簡單的溫控電路，可控製原電路加熱時間即占空比，效果令人滿意，特別是熱水器內部那個溫度（保護）開關再也沒有動作過，很舒服的。
電路中的溫度傳感器采用的是老式的熱敏電阻，由於阻值小了點，為此增加一隻鍺二極管。
熱水器電路中使用的主要元件是：ULN2003AN、7805/7812、BTA41600B、JQX-15F、HMS87C1202A、MOC3021
