基於電池冷端熱電偶保護電路設計

發布時間：2014-07-13 責任編輯：sherryyu

【導讀】本(ben)文(wen)為(wei)大(da)家(jia)介(jie)紹(shao)的(de)是(shi)基(ji)於(yu)電(dian)池(chi)冷(leng)端(duan)熱(re)電(dian)偶(ou)保(bao)護(hu)電(dian)路(lu)設(she)計(ji)。具(ju)體(ti)的(de)電(dian)池(chi)冷(leng)端(duan)熱(re)電(dian)偶(ou)保(bao)護(hu)電(dian)路(lu)是(shi)怎(zen)麼(me)設(she)計(ji)的(de)請(qing)看(kan)下(xia)文(wen)電(dian)路(lu)原(yuan)理(li)圖(tu)和(he)相(xiang)關(guan)的(de)介(jie)紹(shao)。

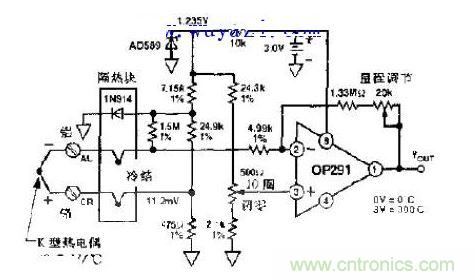

K型熱偶端放置隔熱塊中，熱電偶結的環境溫度由1N914二極管連續控製。二極管通過反饋小電壓可修正在結上產生的熱電動勢。通過1.5M歐和475歐送至運放。校準時將熱電偶結放在零度冰水中。調500歐使輸出為零壓；然後將熱電偶插入250攝氏度爐中，調量程供輸出為2.50V.在0～250攝氏度範圍內，K型熱偶的精度為正負3攝氏度。
