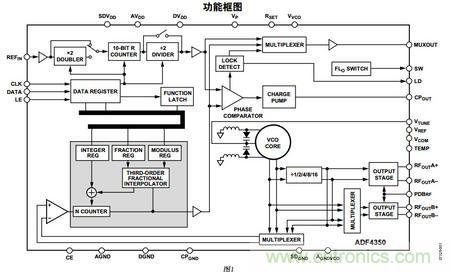

圖1：功能框圖

這個片子內部資料原理可能需要去仔細品讀。但是時序卻是普通的SPI。一般人都能把他寫出來。但是這裏仔細看PDF會發現有BUG。我始終隻看到write operation。 卻沒有發現有read operation，可能是自己對於SPI不夠很深入的了解吧。或者PDF根本沒有給出如何去read。看時序你就發現。

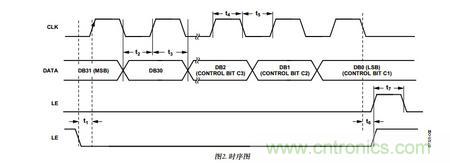

                                                                                                                     圖2：SPI時序圖

另外此chip有6個寄存器
，分別可以設置他的相關參數。包括reference、vco的分頻以及power。這裏可以在官網下載一個關於4350的soft。隻需把需要的參數輸進去，寄存器能夠自行進行配置。原理圖如下：

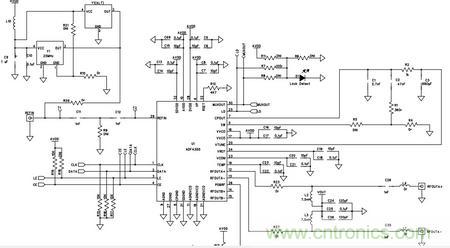

                                                                                                                     圖3：原理圖

這裏采用的MCU為MSP430  LAUNCHPAD.4線控製。分別為：clk,data,le,pd.LDshisuodingjiao。ruguopinlvmeiyousuodingcijiaohuishuchudidianping。zhiyousuodinglecaihuishuchugao。suoyitiaoshishihouxiazaichengxuzhihoukeyixianjiancezhejiaoshibushiweigao。zhelizhegehenzhongyao。另外晶振采用的10M。有源的。不能太高，太高了當時用的一個12V恒溫晶振效果沒出來（這裏可能不是那個恒溫晶振的問題，可能也是那板子的問題）。

調試心得：一般的示波器看不到波形的
，這個輸出最低200M
，示波器的采樣率一般也就1G或者2G。是不能看到200M及1G的信號的

，我用的那個就是60M的。當時還以為又出問題了。為何LD鎖定了輸出高電平但是卻看到的信號始終為0，後來不知怎麼的突然看到示波器上麵的標注。才想起用的頻譜儀！下麵是頻譜儀的圖片。

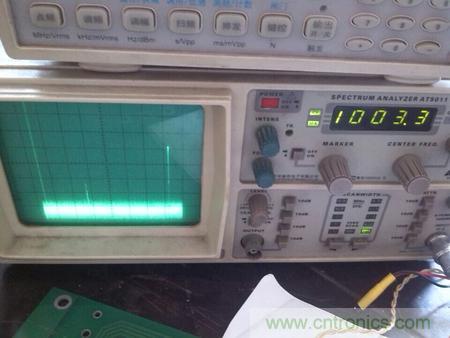

                                                                                                                       圖4：頻譜儀
