電路保護：電動機缺相保護電路原理分析

發布時間：2014-11-09 責任編輯：sherryyu

【導讀】學(xue)電(dian)氣(qi)的(de)童(tong)鞋(xie)都(dou)會(hui)碰(peng)到(dao)電(dian)動(dong)機(ji)缺(que)相(xiang)的(de)情(qing)況(kuang)，但(dan)是(shi)如(ru)何(he)去(qu)保(bao)護(hu)電(dian)動(dong)機(ji)缺(que)相(xiang)的(de)情(qing)況(kuang)呢(ne)？這(zhe)必(bi)須(xu)要(yao)在(zai)徹(che)底(di)了(le)解(jie)電(dian)動(dong)機(ji)缺(que)相(xiang)保(bao)護(hu)電(dian)路(lu)原(yuan)理(li)的(de)基(ji)礎(chu)上(shang)才(cai)能(neng)設(she)計(ji)出(chu)相(xiang)關(guan)的(de)電路保護，你說對吧？

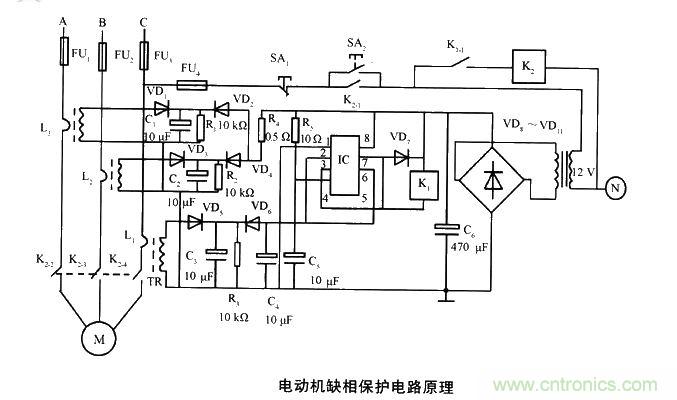

電動機缺相保護電路原理圖：

電動機缺相保護電路原理圖

M是三相電動機，A、B、C是三相供電線路，N是中線。L1、L2、L3是3個電流互感器。TR是供NE555工作的小功率降壓電源變壓器。由IC構成的單穩延時電路，是受三相電流互感器輸出控製。K1是小功率繼電器，用於控製交流接觸器K2。SA1是手動斷電按鈕開關，SA2是手動通電按鈕開關。C1～C5均為10 uF／25 V電容。C 4 7 0 pF／ 1 6 V。

正常情況下，SA2按通後Κ，吸動向M提供三相電。同時，IC加直流電源電壓12 V，其2腳與4腳、6腳電位由於C5的充電而使電位上升，3腳與7腳輸出低電平，K1吸動，K2也吸動。過0．1s左右，IC的2腳、6腳及4腳充電至高電平，K1和K2繼續吸動，向M供三相平衡電。這時L1至L3初級分別流過三相電流，各自次級有輸出電壓，使IC的2腳與6腳保持高電平，因此保護電路不動作，不影響M正常運行。

如果三相供電隻要有一相缺失時，L1至L3的次級相應有零電壓出現。這樣就會使IC的2腳與6腳始終為低電平，因此3腳與7腳輸出高電平，使K1和K2相繼釋放，M斷電得到保護。
