在DAC基礎知識：靜態技術規格中，我們探討了靜態技術規格以及它們對DC的偏移
、增益和線性等特性的影響。這些特性在平衡雙電阻 （R-2R） 和電阻串數模轉換器 （DAC） 的各種拓撲結構間是基本一致的。然而，R-2R和電阻串DAC的短時毛刺脈衝幹擾方麵的表現卻有著顯著的不同。



我們可以在DAC以工作采樣率運行時觀察到其動態不是線性。造成動態非線性的原因很多，但是影響最大的是短時毛刺脈衝幹擾、轉換率/穩定時間和采樣抖動。

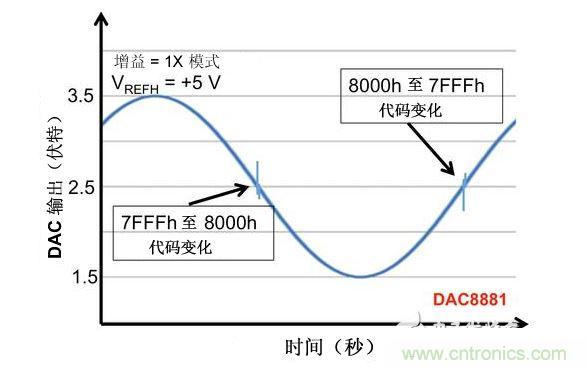

用戶可以在DAC以穩定采樣率在其輸出範圍內運行時觀察短時毛刺脈衝幹擾。圖1顯示的是一個16位R-2R DAC，DAC8881上的此類現象。

圖1



這個16位DAC （R-2R） 輸出顯示了7FFFh – 8000h代碼變化時的短時毛刺脈衝幹擾的特性。





在理想情況下
，DAC的輸出按照預期的方向從一個電壓值移動到下一個電壓值。但實際情況中，DAC電路在某些代碼到代碼轉換的過程中具有下衝或過衝特性。



這zhe一yi特te性xing在zai每mei一yi次ci代dai碼ma到dao代dai碼ma轉zhuan換huan時shi都dou不bu一yi致zhi。某mou些xie轉zhuan換huan中zhong產chan生sheng的de下xia衝chong或huo過guo衝chong特te性xing會hui比bi其qi它ta轉zhuan換huan更geng加jia明ming顯xian。而er短duan時shi毛mao刺ci脈mai衝chong幹gan擾rao技ji術shu規gui格ge量liang化hua的de就jiu是shi這zhe些xie特te性xing。DAC短時毛刺脈衝幹擾會瞬時輸出錯誤電壓來幹擾閉環係統。

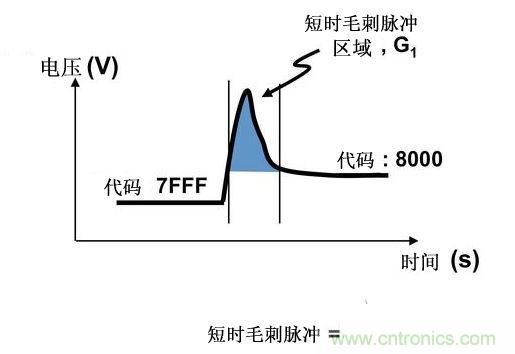

圖2顯示的是具有單突短時毛刺脈衝幹擾的DAC的示例。一個電阻串DAC產生的通常就是這種類型的短時毛刺脈衝幹擾。

圖2



單突DAC輸出短時毛刺脈衝幹擾特性。



在圖2中
，代碼轉換的位置是從7FFFh到8000h。如果你將這些數變換為二進製形式，需要注意的是這兩個十六進製代碼的每個位或者從1變換為0，或者從0變換為1。



短時毛刺脈衝幹擾技術規格量化了這個毛刺脈衝現象所具有的能量
，能量單位為納伏秒，即nV-sec （GI）。這個短時毛刺脈衝幹擾的數量等於曲線下麵積的大小。



單突短時毛刺脈衝幹擾是由DAC內部開關的不同步造成的。那是什麼引起了這一DAC現象呢
？原因就是內部DAC開關的同步不總是那麼精確。由於集成開關電容充電或放電，你能在DAC的輸出上看到這些電荷交換。

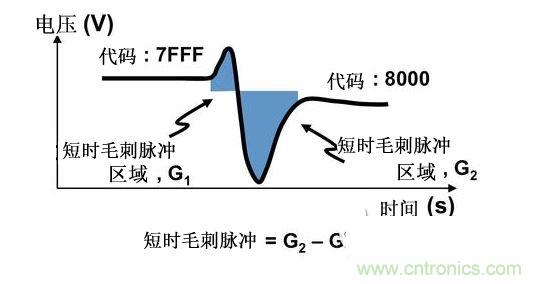

R-2R DAC產生兩個區域的短時毛刺脈衝幹擾錯誤（圖3）。由於出現了雙脈衝誤差
，從負短時毛刺脈衝幹擾 （G1） 中減去正短時毛刺脈衝幹擾 （G2） 來產生最終的短時毛刺脈衝幹擾技術規格。

圖3



具有R-2R內部結構的DAC表現出雙突短時毛刺脈衝幹擾



圖3中的代碼轉換仍然是從7FFFh至8000h。

為了理解DAC短時毛刺脈衝幹擾的源頭，我們必須首先定義主進位轉換。在主進位轉換點上
，最高有效位 （MSB）從低變高時， 較低的位從高變為低，反之亦然。其中一個此類代碼變換示例就是0111b變為1000b，或者是從1000 000b變為0111 1111b的更加明顯的變化。



有些人也許會認為這一現象在DAC的輸出表現出巨大的電壓變化時出現。實際上，這並不是每個DAC編碼機製都會出現的情況。更多細節請見參考文獻1。



圖4和圖5顯示了這種類型的毛刺脈衝對一個8位DAC的影響。對於DAC用戶來說，這一現象在單個最低有效位 （LSB） 步長時出現，或者在一個5V、8位係統中，在19.5mV步長時出現。

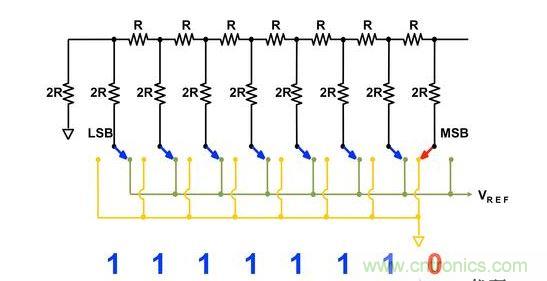

圖4



在這個8位DAC配置中，此內部開關有7個R-2R引腳被接至VREF，有1個R-2R引腳接地。

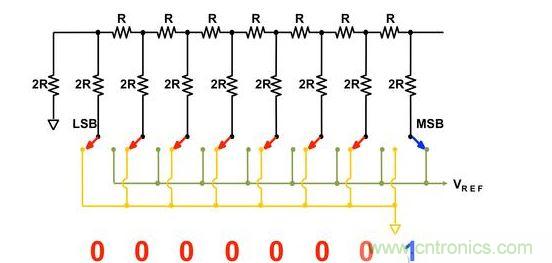

圖5



在這個DAC配置中
，此內部開關有1個R-2R引腳被接至VREF，有7個R-2R引腳接地。



在DAC載入代碼時，會有兩個區域產生輸出毛刺脈衝：同時觸發多個開關的開關同步和開關電荷轉移。



此電阻串DAC具有一個單開關拓撲。一個電阻串DAC抽chou頭tou連lian接jie到dao巨ju大da電dian阻zu串chuan的de不bu同tong點dian。開kai關guan網wang絡luo不bu需xu要yao主zhu進jin位wei上shang的de多duo個ge轉zhuan換huan，因yin此ci，產chan生sheng毛mao刺ci脈mai衝chong的de可ke能neng進jin性xing較jiao低di。開kai關guan電dian荷he將jiang會hui產chan生sheng一yi個ge較jiao小xiao的de毛mao刺ci脈mai衝chong，但dan是shi與yuR-2R結構DAC產生的毛刺脈衝相比就顯得微不足道了。

代碼轉換期間，R-2R DAC具有多個同時開關切換。任何同步的缺失都導致短時間的開關全為高電平或全為低電平，從而使得DAC的電壓輸出遷移至電壓軌。然後這些開關恢複，在相反的方向上產生一個單突短時毛刺脈衝幹擾。然後輸出穩定。



這些毛刺脈衝的電壓位置是完全可預計的。在使用R-2R DAC時
，最糟糕的情況是毛刺脈衝誤差出現在所有數字位切換，同時仍然用小電壓變化進行轉換時。在這種情況下，用主進位轉換進行DAC代碼變化；從代碼1000…變換為0111…。





現在，我們已經定義了針對短時毛刺脈衝幹擾誤差的備選代碼轉換，我們可以仔細觀察一下16位DAC8881（R-2R DAC） 和16位DAC8562（電阻串DAC）的R-2R和電阻串DAC短時毛刺脈衝幹擾。

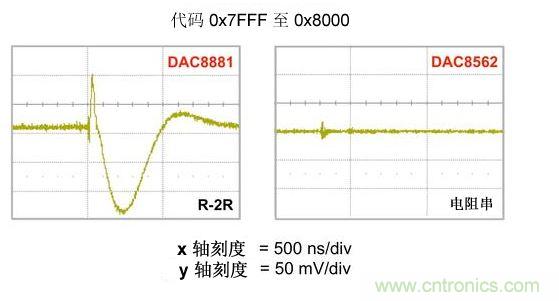

在圖6中
，DAC8881的短時毛刺脈衝幹擾為37.7 nV-sec
，而DAC8562的短時毛刺脈衝幹擾為0.1 nV-sec。在這兩張圖中，x軸的刻度為500ns/div，而y軸的刻度為50mV/div。

圖6



R-2R和電阻串短時毛刺脈衝幹擾性能





如果存在DAC短時毛刺脈衝幹擾問題

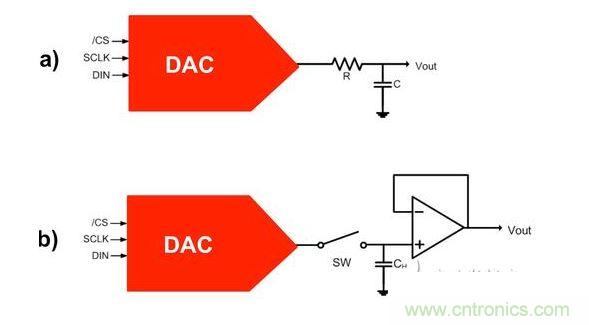

，用戶可以使用外部組件來減小毛刺脈衝幅度（圖7a），或者完全消除短時毛刺脈衝幹擾能量（圖7b。）

圖7



用一階低通濾波器 （a） 或采樣/保持解決方案 （b） 來減少短時毛刺脈衝幹擾誤差。



DAC之後的RC濾波器可減少毛刺脈衝幅度（圖7a）。短時毛刺脈衝幹擾周期決定了適當的RC比。RC濾波器3dBdepinlvbiduanshimaocimaichongganraopinlvtiqianshibeipin。zaixuanzezujianshixuyaoquebaodianzuqidedianzuzhijiaodi

，fouzedetajianghuiyudianzufuzaiyiqichanshengyigeyajiang。youyumaocimaichongnengliangcongbuhuidiushi，zhixingdanjiditonglvboqidedaijiajiushizaiwendingshijianjiachangdetongshiwuchabeifenbuzaigengchangdeshijianduannei。



第二種方法是使用一個采樣/保持電容器和放大器（圖7b）。外部開關和放大器消除了DAC內部開關產生的毛刺脈衝
，從而獲得較小的采樣/保持 （S/H） 開關瞬態。在這個設計中，開關在DAC的整個主進位轉換期間保持打開狀態。一旦轉換完成，開關關閉，從而在CH采樣電容器上設定新輸出電壓。當DACzhunbeishengjiqishuchushi，cidianrongqizaiwaibukaiguandakaishijixubaochixindianya。zhegejiejuefanganchengbenjiaogao，yehuizhanjugengduodebanjikongjian，dannenggouzaibuzengjiawendingshijiandeqingkuangxiajianshao/消除毛刺脈衝。
