下麵還是來討論一下我們上期任性的短線設計，這個設計最大的問題是過孔、連接器焊han盤pan處chu阻zu抗kang沒mei有you一yi定ding的de優you化hua
，導dao致zhi回hui損sun比bi較jiao大da，回hui損sun同tong時shi也ye影ying響xiang到dao插cha損sun和he模mo態tai轉zhuan換huan


，最zui終zhong通tong道dao無wu源yuan的de參can數shu肯ken定ding不bu會hui好hao
，這zhe就jiu導dao致zhi了le係xi統tong的de一yi些xie誤wu碼ma（同時回損是比較難以通過加重及均衡來調整的，後期高速先生再發專文來解釋為什麼）。口說無憑，看看我們的仿真驗證吧。

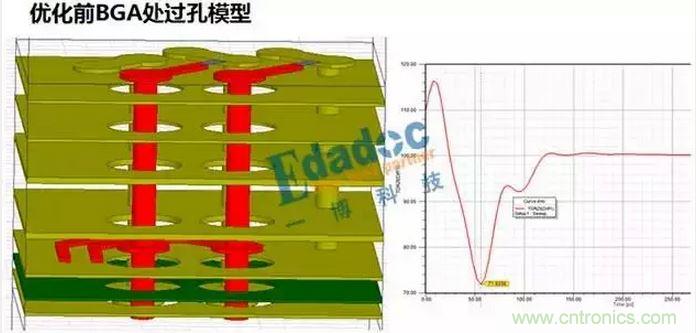

圖一 優化前過孔模型

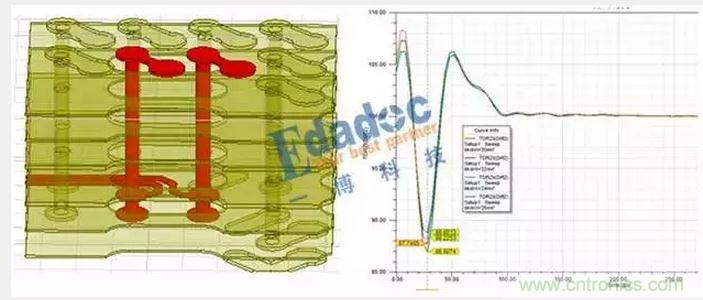

圖二 優化後過孔模型

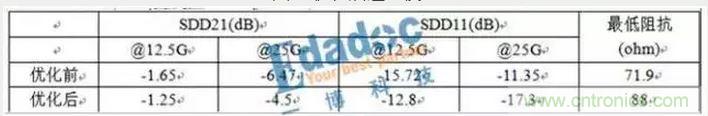

表一 優化前後過孔無源參數對比

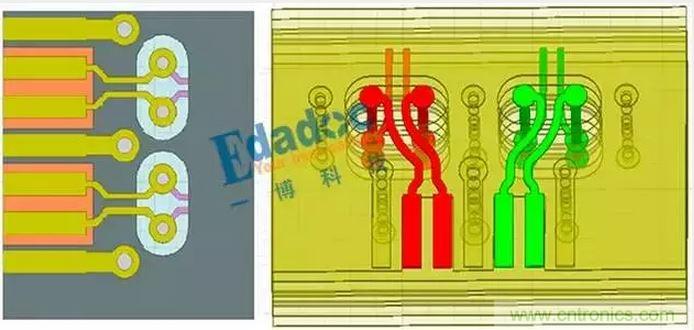

圖三 光口連接器焊盤及過孔優化

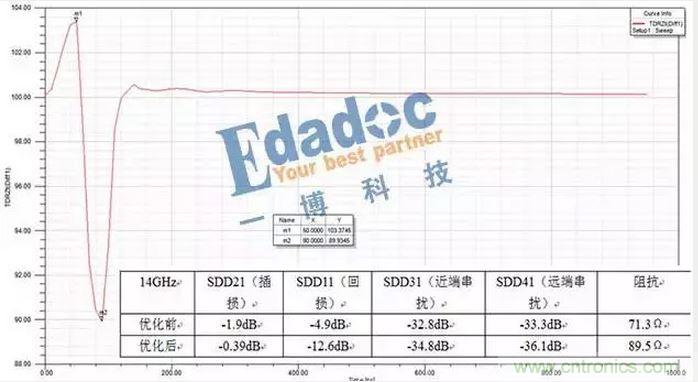

圖四 光口連接器焊盤及過孔優化前後無源參數對比

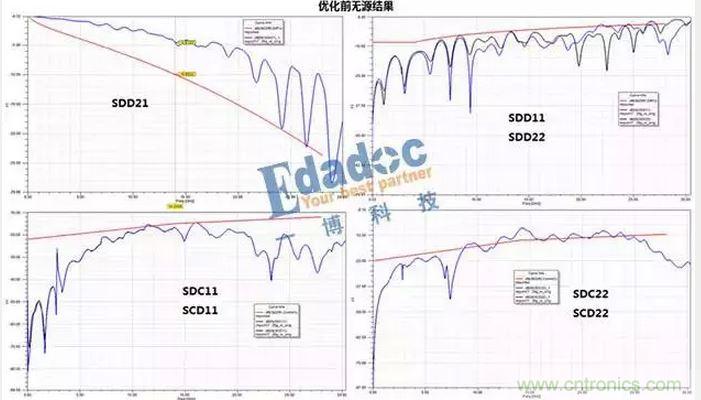

圖五 優化前全通道無源參數



從全通道無源參數可以看到，回損曲線（SDD11/22）壓到了模板，導致插損曲線(SDD21)在高頻的時候也壓了模板，接著模態轉換的曲線（SDC11/22、SCD11/22）也壓了模板，這可能就是最終導致係統出現誤碼的原因。



再來看看經過優化後的全通道的無源參數結果吧，如下圖六所示。

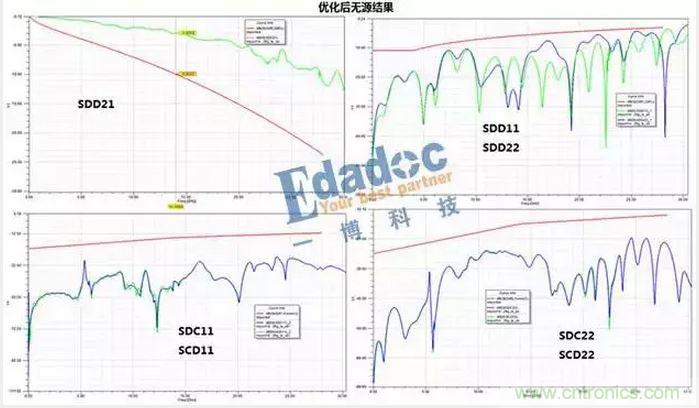

圖六 優化後全通道無源參數



最後朋友在我們的建議下經過優化後，係統誤碼的問題得到了解決。
