全quan波bo整zheng流liu電dian路lu在zai直zhi流liu穩wen壓ya電dian源yuan電dian路lu中zhong很hen常chang見jian，四si個ge二er極ji管guan構gou成cheng的de整zheng流liu橋qiao就jiu是shi最zui基ji本ben的de全quan波bo整zheng流liu。不bu過guo采cai用yong二er極ji管guan的de整zheng流liu電dian路lu由you於yu二er極ji管guan固gu有you的de開kai啟qi電dian壓ya的de影ying響xiang，當dang輸shu入ru電dian壓ya較jiao低di時shi會hui產chan生sheng很hen大da的de誤wu差cha。輸shu出chu電dian壓ya也ye比bi輸shu入ru電dian壓ya小xiao一yi個ge二er極ji管guan的de壓ya降jiang，因yin此ci也ye就jiu隻zhi能neng在zai穩wen壓ya電dian源yuan電dian路lu中zhong使shi用yong，要yao是shi對dui小xiao信xin號hao進jin行xing處chu理li
，必bi須xu采cai用yong特te性xing更geng好hao的de精jing密mi全quan波bo整zheng流liu電dian路lu。

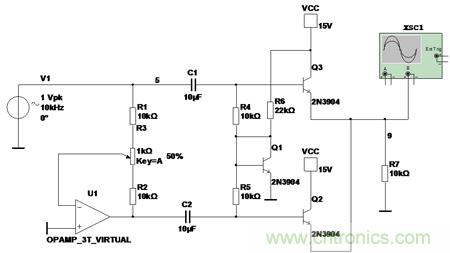

最近在看一篇文章，裏麵介紹了一種精密全波整流電路，電路如圖1 所示。



圖1 精密全波整流電路(三個三極管)



整個電路設計的挺巧妙的。我仿真了一下效果也蠻不錯的。這裏簡單的對這個電路分析一下。



運放U1的作用是將輸入信號Vin反向
，得到-Vin。三極管Q2、Q3 其(qi)實(shi)就(jiu)是(shi)兩(liang)個(ge)射(she)極(ji)跟(gen)隨(sui)器(qi)電(dian)路(lu)將(jiang)輸(shu)出(chu)並(bing)聯(lian)到(dao)一(yi)起(qi)了(le)。這(zhe)樣(yang)最(zui)終(zhong)輸(shu)出(chu)的(de)電(dian)壓(ya)由(you)兩(liang)路(lu)射(she)極(ji)輸(shu)出(chu)中(zhong)電(dian)壓(ya)較(jiao)高(gao)的(de)那(na)路(lu)決(jue)定(ding)，就(jiu)等(deng)於(yu)是(shi)求(qiu)絕(jue)對(dui)值(zhi)運(yun)算(suan)了(le)。Q1 的作用是給 Q2 和 Q3 的基極提供一個合適的直流工作點，使得 Q2 和 Q3 處於臨界開啟狀態
，這樣輸入信號稍微偏離零電位一些就會使得 Q2 或 Q3有輸出。下麵是我用 Multisim 仿真的結果。

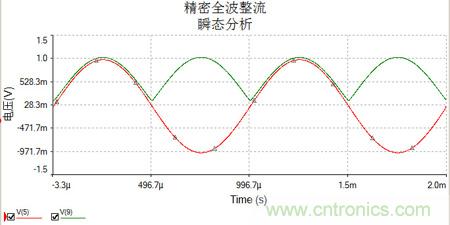

圖2 仿真結果



從仿真結果可以看出輸出的波形比輸入波形稍往上有個偏移。這是由於 Q1 將Q2 和 Q3 的基極電位抬高使得 Q2和Q3處於微微開啟狀態
，也就是當輸入信號為0時
，輸出也是稍有些電壓的。不過這個偏移很小，隻有幾十mV。對大多數的應用來說沒有太大的影響。如果對此很在意，可以適當的加大R6的阻值，R6增大，Q1的基極電流降級， 發射結壓降降低，Q2、Q3的基極靜態工作點同樣也會降低。



最後來總結一下這個電路的優缺點：



這個電路整體來說效果還不錯
，但是由於采用了C1、C2兩個隔直電容因此低頻特性肯定會受到影響。低頻截止頻率我沒仔細算，但是簡單的估算還是很容易的，忽略其他部分的影響，C1和R4構成一個高通濾波
，C2和 R5構成一個高通濾波。這兩個高通濾波的截止頻率就決定了整個電路的截止頻率。



除了本文給出的這個實現方式，其實還有許多各具特色的電路實現。哪天有空了我試著總結一下。



最後說幾句題外話，本人反對使用盜版軟件
，本文中用到的Multisim 確實是盜版的。最近正在尋找 Multisim 的替代品，希望下次寫電路方麵的博客時能夠用上一款開源的電路軟件(比如 gEDA一類的)來完成電路圖繪製與仿真的工作。
