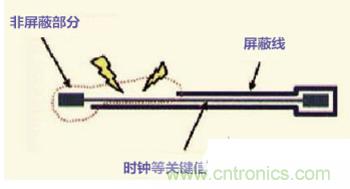

規則一：高速信號走線屏蔽規則



在高速的PCB設計中
，時鍾等關鍵的高速信號線，走線需要進行屏蔽處理，如果沒有屏蔽或隻屏蔽了部分，都會造成EMI的泄漏。建議屏蔽線，每1000mil，打孔接地。



圖1.高速信號線

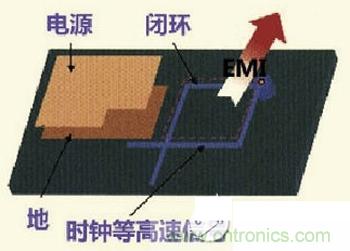

規則二：高速信號的走線閉環規則



由於PCB板的密度越來越高，很多PCB LAYOUT工程師在走線的過程中
，很容易出現一種失誤，即時鍾信號等高速信號網絡，在多層的PCB走線的時候產生了閉環的結果，這樣的閉環結果將產生環形天線，增加EMI的輻射強度。



圖2.閉環規則

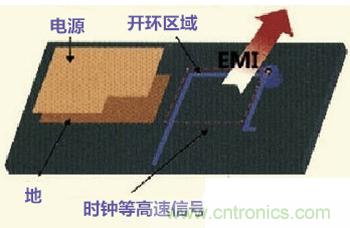

規則三：高速信號的走線開環規則



規則二提到高速信號的閉環會造成EMI輻射，然而開環同樣會造成EMI輻射。



時鍾信號等高速信號網絡，在多層的PCB走線的時候一旦產生了開環的結果，將產生線形天線

，增加EMI的輻射強度。



圖3.開環規則

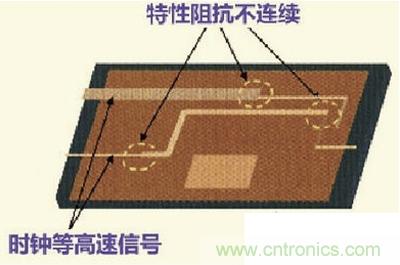

規則四：高速信號的特性阻抗連續規則



高速信號，在層與層之間切換的時候必須保證特性阻抗的連續，否則會增加EMI的輻射。也就是說，同層的布線的寬度必須連續，不同層的走線阻抗必須連續。



圖4.特性阻抗連續規則

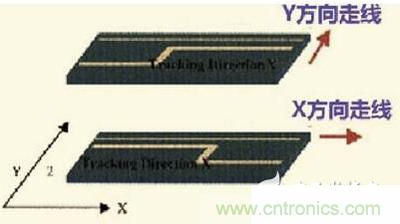

規則五：高速PCB設計的布線方向規則



相鄰兩層間的走線必須遵循垂直走線的原則

，否則會造成線間的串擾
，增加EMI輻射。



簡而言之，相鄰的布線層遵循橫平豎垂的布線方向，垂直的布線可以抑製線間的串擾。



圖5.布線方向



規則六：高速PCB設計中的拓撲結構規則



在高速PCB設計中，線路板特性阻抗的控製和多負載情況下的拓撲結構的設計
，直接決定著產品的成功還是失敗。

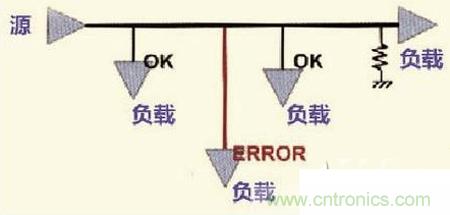

圖示為菊花鏈式拓撲結構，一般用於幾Mhz的情況下為益。高速PCB設計中建議使用後端的星形對稱結構。



圖6.拓撲結構

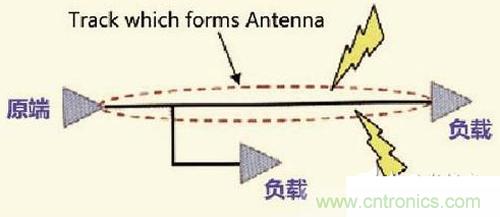

規則七：走線長度的諧振規則



檢查信號線的長度和信號的頻率是否構成諧振，即當布線長度為信號波長1/4的時候的整數倍時，此布線將產生諧振
，而諧振就會輻射電磁波，產生幹擾。



圖7.諧振規則

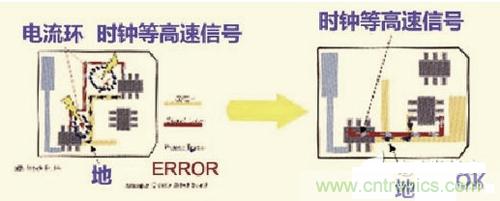

規則八：回流路徑規則



所suo有you的de高gao速su信xin號hao必bi須xu有you良liang好hao的de回hui流liu路lu徑jing。盡jin可ke能neng地di保bao證zheng時shi鍾zhong等deng高gao速su信xin號hao的de回hui流liu路lu徑jing最zui小xiao。否fou則ze會hui極ji大da的de增zeng加jia輻fu射she
，並bing且qie輻fu射she的de大da小xiao和he信xin號hao路lu徑jing和he回hui流liu路lu徑jing所suo包bao圍wei的de麵mian積ji成cheng正zheng比bi。



圖8.回流路徑

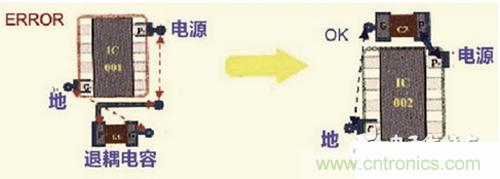

規則九：器件的退耦電容擺放規則



退耦電容的擺放的位置非常的重要。擺放不合理根本起不到退耦的效果。其原則是：靠近電源的管腳，並且電容的電源走線和地線所包圍的麵積最小。



圖9.退耦電容
