電子煙MOS管

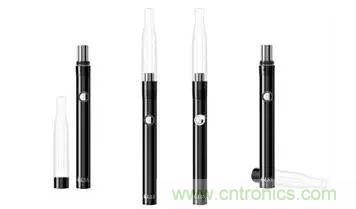

電子煙又名虛擬香煙、電子香煙，主要用於戒煙和替代香煙。它有著與香煙一樣的外觀
、與香煙近似的味道
，甚至比一般香煙的口味要多出很多，也像香煙一樣能吸出煙、吸出味道跟感覺來。電子煙沒有香煙中的焦油、懸浮微粒等其他有害成分。在戒煙意識逐漸加強的年代
，電子煙憑借高性能
、高品質和高市場競爭力在各種香煙替代品中脫穎而出，帶來巨大的經濟效益
，減少了二手煙給身邊的人所帶來的危害。

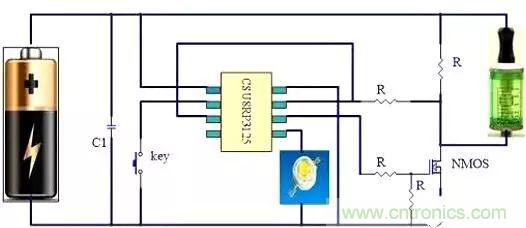

電子煙詳細設計





短路保護：



采用芯片本身的低電壓複位功能來實現電子煙的短路保護，把芯片的LVR設定在2.4V，當負載端短路時，芯片的VDD腳瞬間被拉低到2.4V以下
，芯片複位，NMOS。管的控製腳回到上電複位的狀態
，即為低電平切斷NMOS來保護MOS管。



過充保護



由於電池直接連到芯片的VDD上，通過把芯片內部基準電壓作為輸入，用VDD來作參考，因為內部基準電壓是固定的

，所以隻要 VDD上的電壓有變化時
，采到的AD值也會有相應的變化，利用AD值來反算出電池端的電壓，當芯片檢測到電池電壓高於4.2V時
，讓NMOS的控製腳輸出低電平關斷NMOS來切斷充電端與電池之間的充電回路，防止電池過充。CSU8RP3215芯片采用內部基準，測量電池電壓，除了省去了外部參考源
， 同時也節省了分壓電阻。

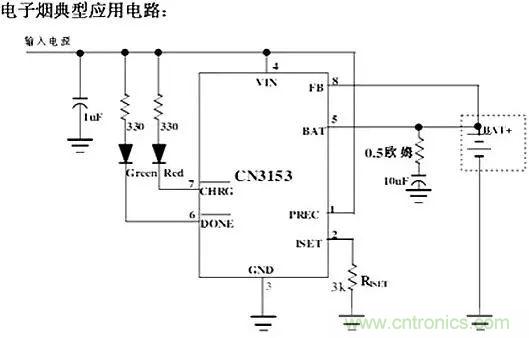

電路特性：



1
、恒壓充電最高電壓4.2V



2
、充電電流為405mA。



3
、也可以調整充電電流，調整第2管腳到地的電阻，計算公式為：ICH = 1216V / RISET 其中，ICH表示充電電流，單位為安培 RISET表示ISET管腳到地的電阻，單位為歐姆。例如

，如果需要405mA的充電電流
，可按下麵的公式計算：RISET = 1216V/0.405A = 3kΩ 為了保證良好的穩定性和溫度特性，RISET建議使用精度為1%的金屬膜電阻。通過測量ISET管腳的電壓可以檢測充電電流。充電電流可以用下麵的公式計算： ICH = (VISET / RISET) × 1000。





低電壓報警：



利用2.2小節同樣的ADC檢測方式來檢測VDD電壓(即電池電壓)，當電池電壓低於3.2V時
，讓NMOS管控製腳輸出低電平來關掉NMOS並且通過控製PWM的輸出來驅動LED呼吸燈來提醒用戶電池電壓過低。



霧化過流保護：



通過外部的AD通道來檢測NMOS管到地的壓降來換算出流過霧化器的電流，一旦檢測到霧化電流過大時，芯片會把NMOS管的控製腳置低來關斷NMOS管
，防止霧化過流。CSU8RP3125的AD檢測小信號精準
，可電子煙產品的可靠性。



呼吸燈的控製：



利用芯片本身的PWM輸出功能

，LED燈從滅到最亮的過程中，PWM周期固定的情況下，PWM從低電平開始，每3ms遞增一個正寬頻，一直到PWM輸出為高電平。相反，LED從最亮到滅的過程中，PWM從高電平開始，每6ms遞增一個負寬頻
，一直到PWM輸出低電平為止
，實現呼吸燈的控製。當電池電壓欠壓時
，呼吸燈的漸變速度時間會變為正常工作的1/3，以此提醒用戶需要及時充電。



電子煙組成



目前，電子煙主要針對的是歐美市場，而本次設計選用的芯海CSU8RP3125芯片的ESD(芯片級)HBM模型為8KV，工作溫度範圍-40~85℃。經測試芯片高速PWM穩定，ADC采樣效果好，溫漂小，性能可靠。該型號芯片為MSOP-8封裝
，有利於PCB麵積縮減，非常適合電子煙的開發。雖然電子煙有款式或者牌子
，一般電子煙主要由盛放尼古丁溶液的煙管
、蒸發裝置和電池3部分組成。霧化器由電池杆供電，能夠把煙彈內的液態尼古丁轉變成霧氣
，從而讓使用者在吸時有一種類似吸煙的感覺，實現“吞雲吐霧”。它甚至可以根據個人喜好
，向煙管內添加巧克力、薄荷等各種味道的香料。



煙杆：



煙杆內部構造使用相同的基本組成部分：一個燈PCBAban，chongdiandianchi，gezhongdianzidianlu。daduoshudianzixiangyanshishiyonglilizijiercidianchidianyuanyuanjian。dianchishoumingzequjueyudianchileixinghedaxiao，shiyongdecishuhecaozuohuanjing。bingqiexuduobutongdedianchichongdianqileixingkegongxuanze，liruchazuozhichong、車充、USB接口的充電器。電池是電子香煙最大的組成部分。



有些電子香煙使用電子氣流傳感器啟動該加熱元件，一吸氣就會使電池電路工作。而手動感應的需要用戶按下一個按鈕,然(ran)後(hou)吸(xi)煙(yan)。氣(qi)動(dong)的(de)使(shi)用(yong)方(fang)便(bian)，手(shou)動(dong)的(de)電(dian)路(lu)相(xiang)對(dui)來(lai)說(shuo)比(bi)氣(qi)動(dong)穩(wen)定(ding)，出(chu)煙(yan)量(liang)也(ye)比(bi)氣(qi)動(dong)的(de)好(hao)。隨(sui)著(zhe)硬(ying)件(jian)和(he)軟(ruan)件(jian)的(de)發(fa)展(zhan)
，有(you)些(xie)廠(chang)商(shang)開(kai)始(shi)著(zhe)手(shou)研(yan)發(fa)全(quan)自(zi)動(dong)機(ji)械(xie)製(zhi)造(zao)電(dian)子(zi)煙(yan)
，杜(du)絕(jue)使(shi)用(yong)人(ren)工(gong)自(zi)己(ji)布(bu)線(xian)
、焊接或電子，以達到更高的安全性和可靠性。



霧化器：



一(yi)般(ban)來(lai)說(shuo)煙(yan)彈(dan)就(jiu)是(shi)吸(xi)嘴(zui)部(bu)分(fen)

，而(er)有(you)些(xie)工(gong)廠(chang)應(ying)客(ke)戶(hu)需(xu)求(qiu)把(ba)霧(wu)化(hua)器(qi)和(he)煙(yan)彈(dan)或(huo)者(zhe)煙(yan)油(you)一(yi)起(qi)粘(zhan)合(he)起(qi)來(lai)
，做(zuo)成(cheng)一(yi)次(ci)性(xing)霧(wu)化(hua)器(qi)。這(zhe)樣(yang)做(zuo)的(de)好(hao)處(chu)就(jiu)是(shi)可(ke)以(yi)極(ji)大(da)提(ti)高(gao)電(dian)子(zi)煙(yan)的(de)口(kou)味(wei)和(he)煙(yan)霧(wu)量(liang)，同(tong)時(shi)質(zhi)量(liang)更(geng)穩(wen)定(ding)了(le)


，因(yin)為(wei)霧(wu)化(hua)器(qi)是(shi)最(zui)容(rong)易(yi)壞(huai)的(de)
，傳(chuan)統(tong)電(dian)子(zi)煙(yan)都(dou)是(shi)一(yi)個(ge)單(dan)獨(du)的(de)霧(wu)化(hua)器(qi)，沒(mei)幾(ji)天(tian)就(jiu)壞(huai)了(le)。由(you)工(gong)廠(chang)專(zhuan)業(ye)人(ren)員(yuan)注(zhu)液(ye)，避(bi)免(mian)了(le)自(zi)己(ji)注(zhu)液(ye)過(guo)多(duo)或(huo)過(guo)少(shao)導(dao)致(zhi)煙(yan)液(ye)倒(dao)流(liu)進(jin)嘴(zui)裏(li)或(huo)流(liu)到(dao)電(dian)池(chi)部(bu)分(fen)腐(fu)蝕(shi)電(dian)路(lu)的(de)問(wen)題(ti)，存(cun)煙(yan)油(you)量(liang)也(ye)比(bi)一(yi)般(ban)煙(yan)彈(dan)多(duo)，密(mi)封(feng)性(xing)能(neng)好(hao)
，所(suo)以(yi)他(ta)的(de)使(shi)用(yong)時(shi)間(jian)比(bi)其(qi)他(ta)煙(yan)彈(dan)都(dou)要(yao)久(jiu)。這(zhe)種(zhong)技(ji)術(shu)現(xian)隻(zhi)有(you)極(ji)少(shao)數(shu)品(pin)牌(pai)擁(yong)有(you)。霧(wu)化(hua)器(qi)的(de)構(gou)造(zao)就(jiu)是(shi)一(yi)個(ge)加(jia)熱(re)元(yuan)器(qi)件(jian)

，通(tong)過(guo)電(dian)池(chi)供(gong)電(dian)發(fa)熱(re)，使(shi)其(qi)旁(pang)邊(bian)的(de)煙(yan)油(you)揮(hui)發(fa)
，形(xing)成(cheng)煙(yan)霧(wu)
，從(cong)而(er)讓(rang)人(ren)吸(xi)的(de)時(shi)候(hou)達(da)到(dao)“吞雲吐霧”的效果。

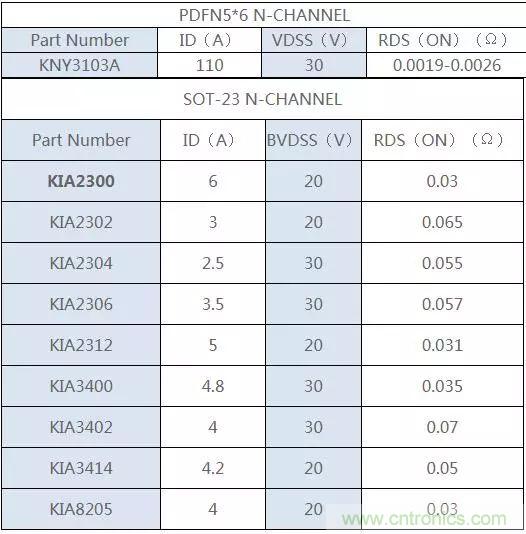

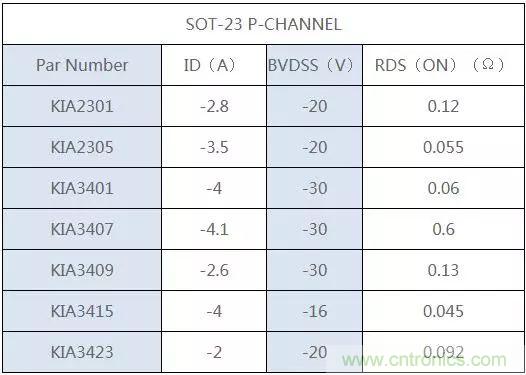

電子煙MOS管選型
