電dian路lu圖tu一yi大da張zhang，看kan似si複fu雜za，但dan也ye都dou是shi由you一yi小xiao塊kuai一yi小xiao塊kuai的de功gong能neng模mo塊kuai組zu成cheng的de。因yin此ci要yao根gen據ju大da的de功gong能neng先xian劃hua分fen成cheng塊kuai
，再zai在zai塊kuai裏li麵mian看kan是shi通tong過guo什shen麼me電dian路lu形xing式shi實shi現xian的de，有you些xie起qi輔fu助zhu作zuo用yong，有you些xie起qi主zhu要yao作zuo用yong。下xia麵mian小xiao編bian給gei大da家jia整zheng理li了le16種常用的模塊電路分析，希望對大家有幫助。

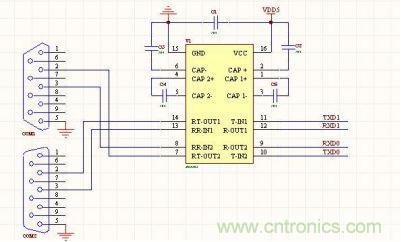

1. RS232通訊電路

雙路232通信電路：3線連接方式，對應的是母頭，工作電壓5V
，可以使用MAX202或MAX232。

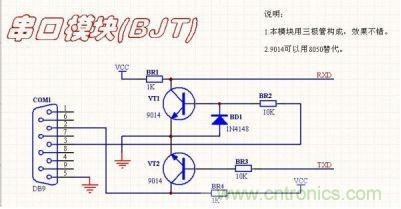

2. 三極管串口通訊

三極管串口通信：本電路是用三極管搭的，電路簡單，成本低，但是問題，一般在低波特率下是非常好的。





3. 單路RS232通訊

單路232通信電路：三線方式
，與上麵的三級管搭的完全等效。

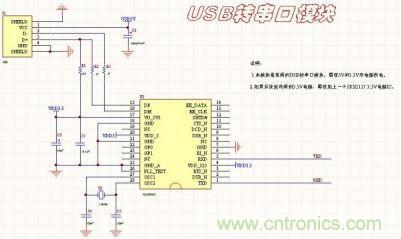

4. USB轉RS232

USB轉232電路：采用的是PL2303HX,價格便宜，穩定性還不錯。

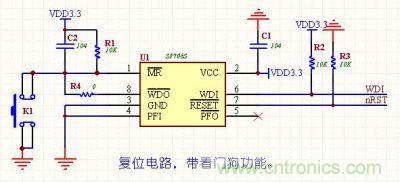

5. 複位電路

SP706S複位電路：帶看門狗和手動複位，價格便宜（美信的貴很多），R4為調試用，調試完後焊接好R4。

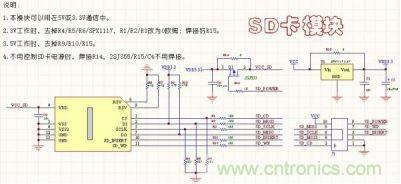

6. SD卡模塊電路

SD卡模塊電路（帶鎖）：本電路與SD卡的封裝有關，注意與封裝對應。此電路可以通過端口控製SD卡的電源，比較完善
，可以用於5V和3.3V。但是要注意，有些器件的使用，5V和3.3是不一樣的。

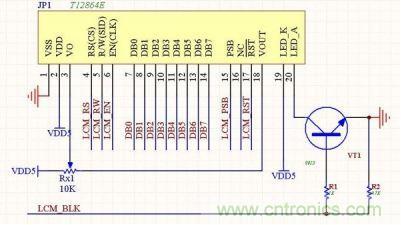

7. LCM12864液晶顯示電路

LCM12864液晶模塊（ST7920）：本電路是常見的12864電路

，價格便宜，帶中文字庫。可以通過PSB端口的電平來設置其工作在串口模式還是並行模式，帶背光控製功能。

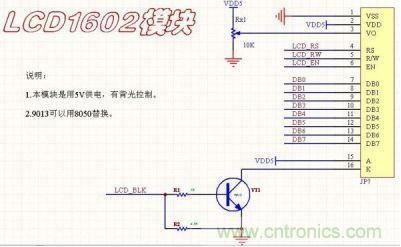

8. LCD1602液晶顯示電路

LCD1602字符液晶模塊(KS0066)：最常用的字符液晶模塊，隻能顯示數字和字符，可4位或8位控製，帶背光功能。

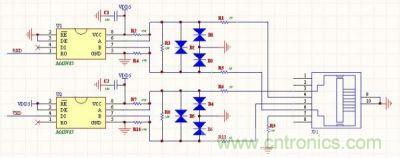

9. 全雙工RS485電路

全雙工RS485電路（帶保護功能）：帶有保護功能，全雙工4線通信模式，適合遠距離通信用。

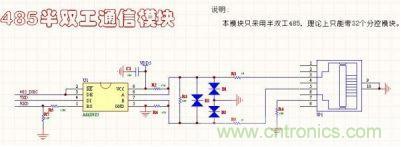

10. 半雙工RS485電路

RS485半雙工通信模塊：可以通過選擇端口選擇數據的傳輸方向，帶保護功率。此模塊隻能工作在5V.

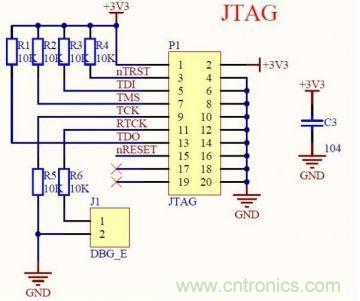

11. JTAG仿真接口

ARM JTAG仿真接口電路：比較完善，可以應用在常規的ARM芯片下

，具有有自動下載功能，可以用JLINK或ULINK.

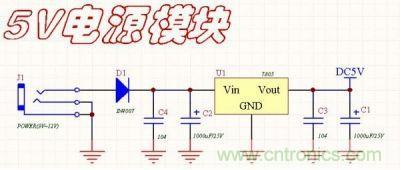

12. DC5V輸出電路

5V電源模塊：這個電路比較簡單，如果用直插可以達到1.5A，如果用貼片的可以到達1A。

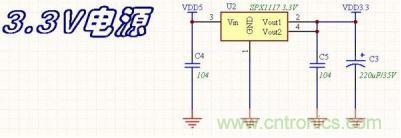

13. DC3.3V電源輸出電路

3.3電源模塊：可以到達800mA
，價格非常便宜，也有相應的1.8/1.2的芯片
，可以直接替換。

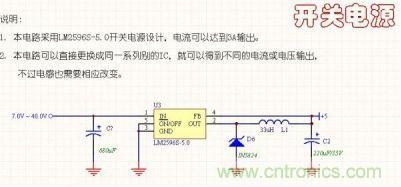

14. 常用開關電源電路





15. DS1302時鍾電路

DS1302數字時鍾：一款非常普及的時鍾電路，好用，成本低。

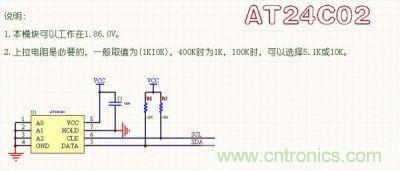

16. AT24C02通訊電路

AT24C02（EEPROM）：最常用的EEPROM電路。
