西門子S7300實現特殊繼電器功能的方法

發布時間：2019-09-16 責任編輯：xueqi

【導讀】西門子PLC S7-200的編程軟件STEP 7 MicroWIN V4.0 SP9中，有一些特殊繼電器，可以幫助用戶實現特定的功能。本文下麵為您介紹西門子PLC S7-300中實現特殊繼電器功能的方法，大家可以進行參考。

一、概述

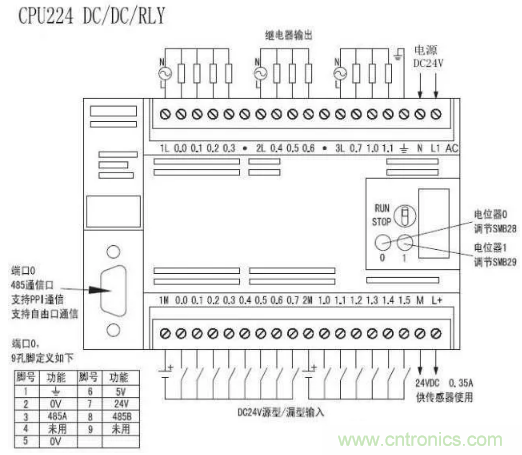

西門子PLC S7-200的編程軟件STEP 7 MicroWIN V4.0 SP9中，有一些特殊繼電器，可以幫助用戶實現特定的功能。而在西門子PLC S7-300的編程軟件STEP7 V5.5中，並沒有這些特殊繼電器，如果用戶想要使用類似S7-200係列PLC中的特殊繼電器的用法時，需要通過一些函數做轉換後使用。本文下麵為您介紹西門子PLC S7-300中實現特殊繼電器功能的方法，大家可以進行參考。

二、西門子PLC S7-300實現特殊繼電器功能

下麵舉例說明，例如：在S7-200中，有一個特殊繼電器SM0.3，它的功能是PLC的CPU進入RUN狀態後，在第一個掃描周期內置1，然後置0；在S7-300中，則沒有這個特殊繼電器，那麼要實現這個功能，需按照如下步驟進行：

1. 在STEP7 V5.5中調用組織塊OB100；

2. 在OB100中調用係統功能塊SFB21來實現；

這裏需要注意的是，SFB21是實現停止後繼續運行的功能。如果在其輸入端有一個上升沿出現，SFB21會觸發一個熱啟動功能給設備。如果這個設備是CPU時，需要滿足一些條件：CPU在停止狀態；允許手動熱啟動；並且無條件允許熱啟動。同時SFB21會有執行完成或出現錯誤的標誌。

另外一種方式是用戶通過邏輯來實現，例如：通過某些指令的組合，實現在第一個循環周期執行邏輯，而在其餘的循環周期不執行。這種方式也可以實現在S7-200中特殊繼電器SM0.3的功能。

三、總結

綜上所述，西門子PLC S7-200的編程軟件為用戶提供了豐富的指令集，其中的特殊繼電器可以提供多種功能。雖然在西門子PLC S7-300的編程軟件中沒有這些特殊繼電器，但是用戶可以通過相關的邏輯或函數來實現類似的功能。如果用戶需要更多的了解和使用西門子PLC係列，我們也會更好的提供相關技術支持。
