3W原則

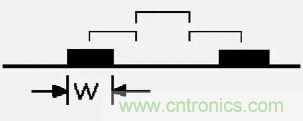

在PCB設計中為了減少線間串擾，應保證線間距足夠大，當線中心間距不少於3倍線寬時，則可保持大部分電場不互相幹擾，這就是3W規則。



3W原則是指多個高速信號線長距離走線的時候，其間距應該遵循3W原則
，例如時鍾線，差分線，視頻
、音頻信號線，複位信號線及其他係統關鍵電路需要遵循3W原則，而並不是板上所有的布線都要強製符合3W原則。





滿足3W原則能使信號間的串擾減少70%，而滿足10W則能使信號間的串擾減少近98%。



3W原則雖然易記，但要強調一點
，這個原則成立是有先前條件的。從串擾成因的物理意義考量
，要有效防止串擾，該間距與疊層高度
、導線線寬相關。對於四層板，走線與參考平麵高度距離（5~10mils）
，3W是夠了


；但兩層板，走線與參考層高度距離（45~55mils），3W對高速信號走線可能不夠。3W原則一般是在50歐姆特征阻抗傳輸線條件下成立。



一般在設計過程中因走線過密無法所有的信號線都滿足3W的話，我們可以隻將敏感信號采用3W處理，比如時鍾信號、複位信號。



20H原則



是指電源層相對地層內縮20H的(de)距(ju)離(li)，當(dang)然(ran)也(ye)是(shi)為(wei)抑(yi)製(zhi)邊(bian)緣(yuan)輻(fu)射(she)效(xiao)應(ying)。在(zai)板(ban)的(de)邊(bian)緣(yuan)會(hui)向(xiang)外(wai)輻(fu)射(she)電(dian)磁(ci)幹(gan)擾(rao)。將(jiang)電(dian)源(yuan)層(ceng)內(nei)縮(suo)，使(shi)得(de)電(dian)場(chang)隻(zhi)在(zai)接(jie)地(di)層(ceng)的(de)範(fan)圍(wei)內(nei)傳(chuan)導(dao)。有(you)效(xiao)的(de)提(ti)高(gao)了(le)EMC。若內縮20H則可以將70%的電場限製在接地邊沿內；內縮100H則可以將98%的電場限製在內。



“20H規則”的采用是指要確保電源平麵的邊緣要比0V平麵邊緣至少縮入相當於兩個平麵間層距的20倍。



這個規則經常被要求用來作為降低來自0V/電源平麵結構的側邊射擊發射技術（抑製邊緣輻射效應）。但是，20H規則僅在某些特定的條件下才會提供明顯的效果。



這些特定條件包括有：

1、在電源總線中電流波動的上升/下降時間要小於1ns。

2、電源平麵要處在PCB的內部層麵上
，並且與它相鄰的上下兩個層麵都為0V平麵。這兩個0V平麵向外延伸的距離至少要相當於它們各自與電源平麵間層距的20倍。

3、在所關心的任何頻率上
，電源總線結構不會產生諧振。

4、PCB的總導數至少為8層或更多。





五五原則



印製板層數選擇規則

，即時鍾頻率到5MHz或脈衝上升時間小於5ns，則PCB板(ban)須(xu)采(cai)用(yong)多(duo)層(ceng)板(ban)，這(zhe)是(shi)一(yi)般(ban)的(de)規(gui)則(ze)，有(you)的(de)時(shi)候(hou)出(chu)於(yu)成(cheng)本(ben)等(deng)因(yin)素(su)的(de)考(kao)慮(lv)，采(cai)用(yong)雙(shuang)層(ceng)板(ban)結(jie)構(gou)時(shi)
，這(zhe)種(zhong)情(qing)況(kuang)下(xia)
，最(zui)好(hao)將(jiang)印(yin)製(zhi)板(ban)的(de)一(yi)麵(mian)做(zuo)為(wei)一(yi)個(ge)完(wan)整(zheng)的(de)地(di)平(ping)麵(mian)層(ceng)。
