關於SiP與先進封裝的異同點
發布時間:2021-03-15 責任編輯:lina
【導讀】SiP係統級封裝(System in Package),先進封裝HDAP(High Density Advanced Package),兩者都是當今芯片封裝技術的熱點,受到整個半導體產業鏈的高度關注。那麼,二者有什麼異同點呢?
SiP係統級封裝(System in Package),先進封裝HDAP(High Density Advanced Package),兩者都是當今芯片封裝技術的熱點,受到整個半導體產業鏈的高度關注。那麼,二者有什麼異同點呢?
有人說SiP包含先進封裝,也有人說先進封裝包含SiP,甚至有人說SiP和先進封裝意思等同。
這裏,我們首先明確SiP≠先進封裝HDAP,兩者主要有3點不同:1)關注點不同,2)技術範疇不同, 3)用戶群不同。
除了這3點不同之外,SiP和HDAP也有很多相同之處,兩者在技術範疇上有很大的重疊範圍,有些技術既屬於SiP也屬於先進封裝。
1)關注點不同
SiP的關注點在於:係統在封裝內的實現,所以係統是其重點關注的對象,和SiP係統級封裝對應的為單芯片封裝;先進封裝的關注點在於:封裝技術和工藝的先進性,所以先進性的是其重點關注的對象,和先進封裝對應的是傳統封裝。

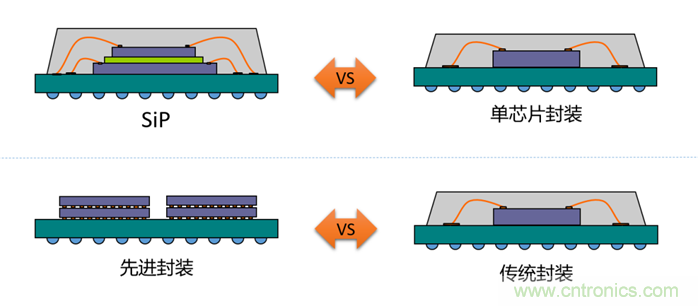

SiP對應單片封裝/先進封裝對應傳統封裝
SiP是係統級封裝,因此SiP至少需要將兩顆以上的裸芯片封裝在一起,例如將Baseband芯片+RF芯片封裝在一起形成SiP,單芯片封裝是不能稱之為SiP的。先進封裝HDAP則不同,可以包含單芯片封裝,例如FOWLP (Fan Out Wafter Level Package) 、FIWLP (Fan In Wafter Level Package)。先進封裝強調封裝技術和工藝的先進性,因此,采用Bond Wire等傳統工藝的封裝不屬於先進封裝。此外,有些封裝技術既屬於SiP也屬於HDAP,下圖顯示的是 i watch采用的SiP技術,因為其封裝技術和工藝比較先進,也可以稱為先進封裝技術。

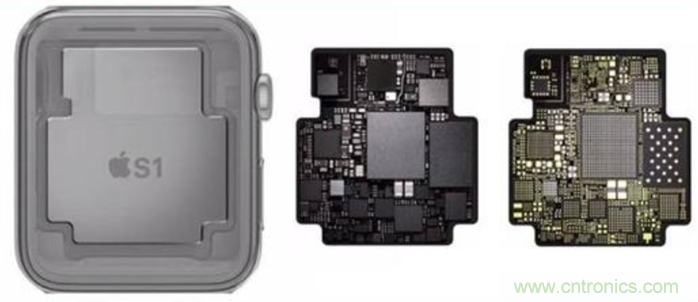

i Watch 采用了SiP技術

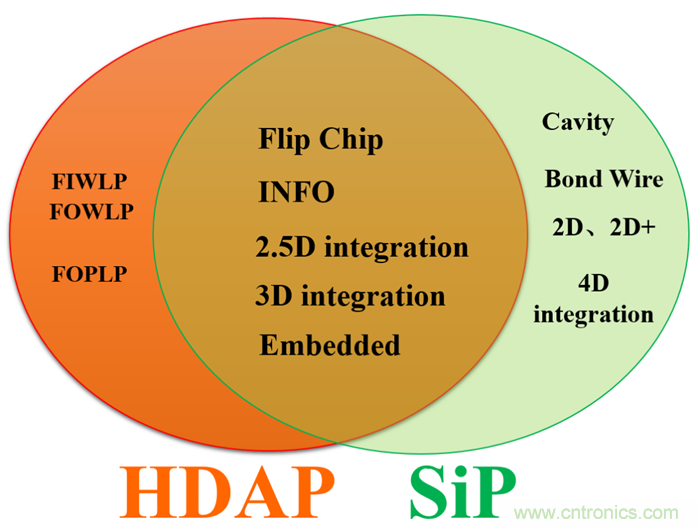

2)技術範疇不同參考下圖,先進封裝的技術範疇用橙紅色表示,SiP技術範疇用淡綠色表示,兩種重疊的部分呈現為橙黃色,位於該區域的技術既屬於SiP也屬於HDAP。

HDAP和SiP的技術範疇從圖中我們可以看出,Flip Chip、集成扇出型封裝INFO (Integrated Fan Out) 、2.5D integration、3D integration、Embedded技術既屬於HDAP也同樣會應用於SiP;單芯片的FIWLP、FOWLP、FOPLP (Fan Out Panel Level Package)屬於先進封裝,但不屬於SiP;

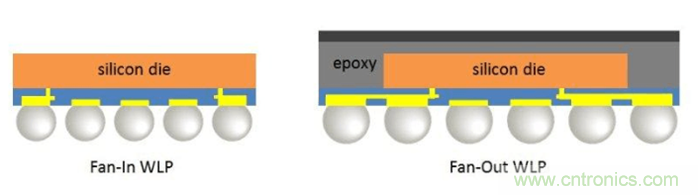

FIWLP 和 FOWLP腔體 Cavity、Bond Wire、2D integration、2D+ integration、4D integration多應用在SiP中,通常不屬於先進封裝。當然,以上的分類也不是絕對的,隻是表明絕大多數情況下的技術範疇。例如,INFO技術屬於FOWLP,由於集成了2顆以上的芯片,因此也可以被稱為SiP;FliP Chip 屬於2D integration,但一般也被認為是先進封裝。腔體Cavityjishuchangyongzaitaocifengzhuangdejibanshejizhizaozhong,tongguoqiangtijiegou,keyisuoduanjianhexianchangdu,tigaoqiwendingxing,shuyuyizhongchuantongfengzhuangjishu,danyebunengpaichuxianjinfengzhuangzhongcaiyongCavity對芯片進行嵌入和埋置。
關於以上概念和名詞的詳細解釋,推薦讀者參考電子工業出版社即將出版的新書:《基於SiP技術的微係統》。
3)用戶群不同對於SiP和先進封裝HDAP,從晶圓廠(Foundry)到半導體封測廠(OSAT),再到板級係統電路裝配運營商(System user),半導體的整個產業和供應鏈都涉及在內,但不同的用戶群關注點又有所不同。Foundry主要關注先進封裝中密度最高,工藝難度最高的部分,例如2.5D integration和3D integration,OSAT關注麵比較廣泛,從單芯片的WLCSP到複雜的係統級封裝SiP都有關注,係統用戶System user則對SiP關注較多,參看下圖。

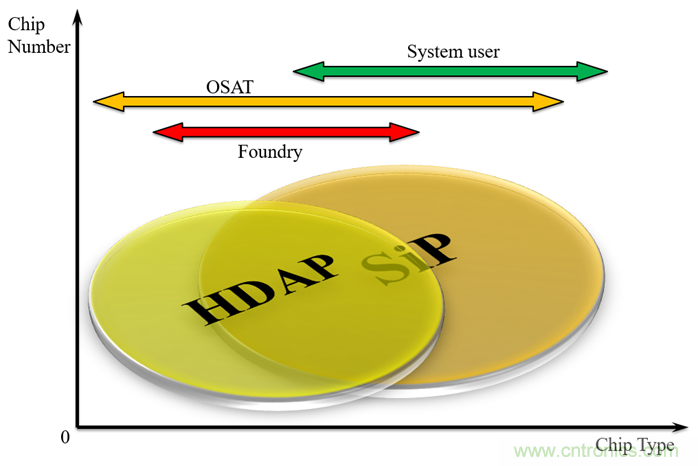

HDAP和SiP的用戶群分布
此外,從上圖我們也可以看出,雖然HDAP和SiP的芯片數量相當(除了單芯片的WLP),SiP在芯片種類上通常會更多,類別更豐富。SiP和先進封裝技術受到整個半導體產業鏈的關注,其技術優勢主要體現在產品的小型化、低功耗、高(gao)性(xing)能(neng)等(deng)方(fang)麵(mian),它(ta)們(men)能(neng)解(jie)決(jue)目(mu)前(qian)電(dian)子(zi)係(xi)統(tong)集(ji)成(cheng)的(de)瓶(ping)頸(jing)。其(qi)技(ji)術(shu)本(ben)身(shen)來(lai)看(kan)目(mu)前(qian)並(bing)沒(mei)有(you)瓶(ping)頸(jing),隻(zhi)是(shi)在(zai)裸(luo)芯(xin)片(pian)的(de)供(gong)應(ying)鏈(lian)和(he)芯(xin)片(pian)間(jian)相(xiang)關(guan)的(de)接(jie)口(kou)標(biao)準(zhun)需(xu)要(yao)提(ti)升(sheng)和(he)逐(zhu)步(bu)完(wan)善(shan)。從(cong)目(mu)前(qian)如(ru)Chiplet和異構集成等概念得到業界的積極響應和普遍應用,裸芯片供應鏈和芯片之間的接口標準也有望逐漸得到改善。最後我們總結一下:SiP和先進封裝HDAP高度重合,但並不完全等同,SiP 重點關注係統在封裝內的實現,而HDAP則更專注封裝技術和工藝的先進性,此外,兩者的技術範疇和用戶群也不完全相同。
