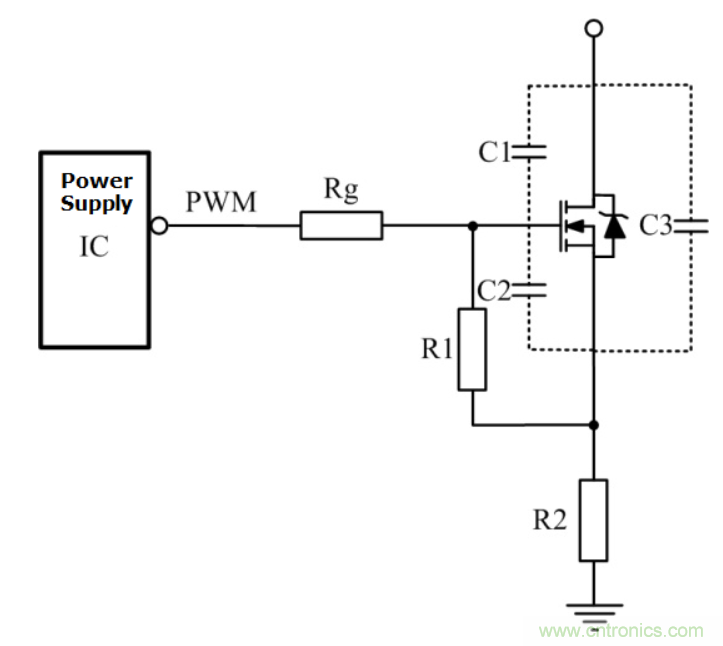

圖1 IC直接驅動MOS柵極使用這種方法，我們應該注意幾個參數及其影響。首先查看電源IC手冊
，了解最大峰值驅動電流，因為不同的IC芯片具有不同的驅動能力。其次，檢查MOSFET的寄生電容，如圖中的C1、C2和C3，如果容值較大，導通MOS管所需的能量也比較大。如果電源IC沒有足夠的峰值驅動電流
，晶體管將以較慢的速度開啟。如果驅動能力不足，上升沿可能會出現高頻振蕩，即使減小圖1中的Rg也無法解決問題！而IC驅動能力、MOSFET寄生電容
、MOSFET開關速度等因素，也會影響驅動電阻的選擇
，所以Rg不能無限減小。



2、圖騰柱電路增強驅動



該gai驅qu動dong電dian路lu的de作zuo用yong是shi增zeng加jia電dian流liu供gong應ying能neng力li，快kuai速su完wan成cheng柵zha極ji電dian容rong輸shu入ru的de充chong電dian過guo程cheng。這zhe種zhong拓tuo撲pu增zeng加jia了le開kai通tong所suo需xu的de時shi間jian
，但dan減jian少shao了le關guan斷duan時shi間jian，開kai關guan管guan能neng夠gou快kuai速su開kai通tong，避bi免mian上shang升sheng沿yan的de高gao頻pin振zhen蕩dang。

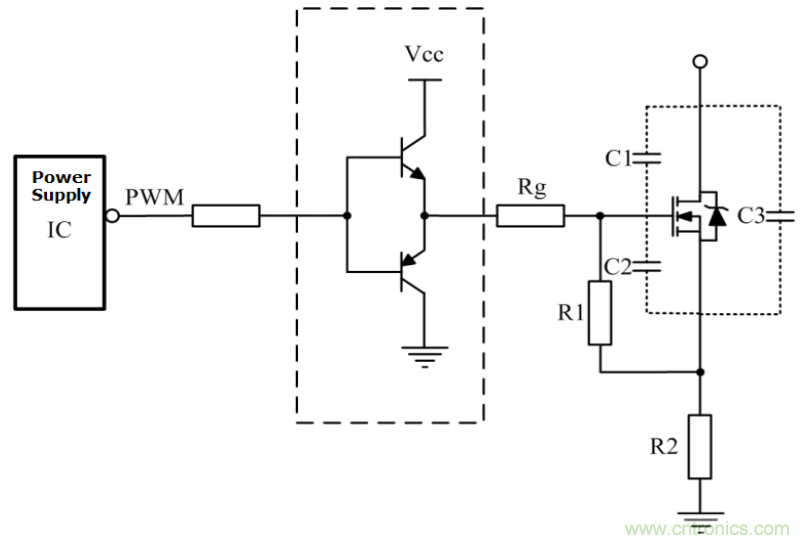

圖2 圖騰柱電路增強驅動



3、驅動電路加速MOS管的關斷



在關斷的瞬間

，驅動電路可以提供盡可能低阻抗的通路，使MOSFET的柵極和源極之間的電容快速放電，保證開關管可以快速關斷。為了保證柵源極間電容C2的快速放電，在Rg1上並聯了一個Rg2和一個二極管D1。其中D1通常采用快恢複二極管，縮短了關斷時間並降低了關斷損耗
；Rg2的作用是防止電源IC在關斷時因電流過大而燒壞。

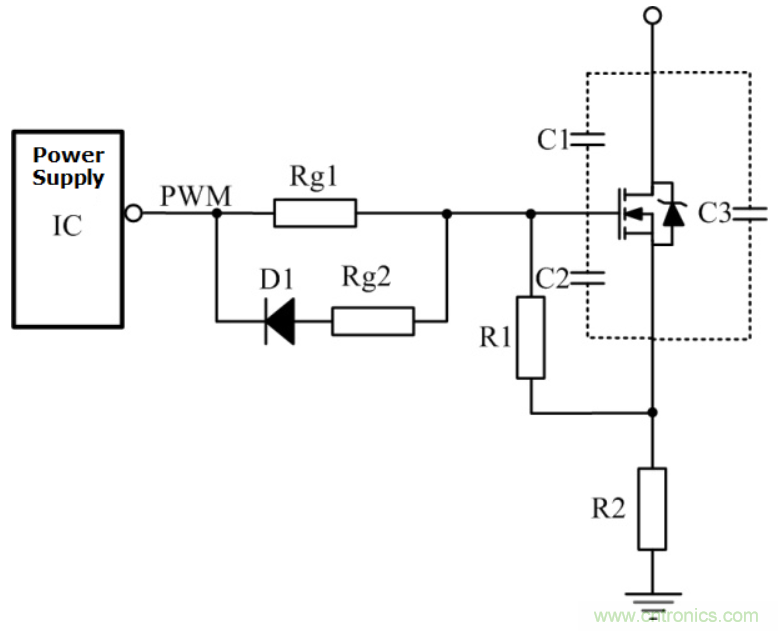

圖3 加速MOS管關斷電路圖騰柱電路也可以加速關斷
，當電源IC的驅動能力足夠時
，圖2中的電路可以改進為下圖這種形式。

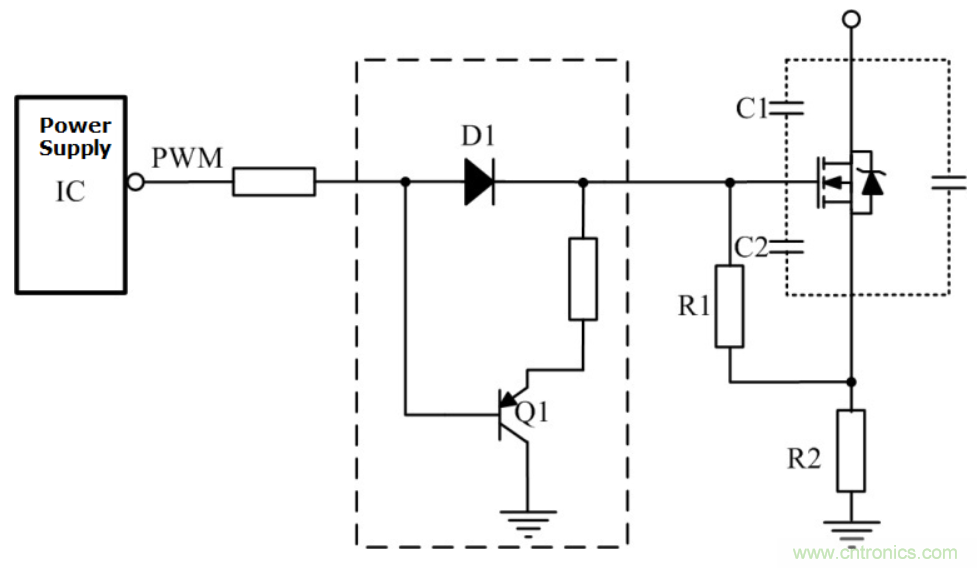

圖4 改善型加速MOS管關斷電路用三極管釋放GS電容的電是很常見的，如果Q1的發射極沒有電阻，PNP晶體管導通時柵極與源極之間的電容會短路，可以在最短的時間內實現放電，最大限度地減小關斷時的交叉損耗。圖4，因為三極管的存在，柵極和源極之間電容電流不會直接通過電源IC放電，提高了電路可靠性。



4、變壓器驅動電路加速MOS管的關斷



為了滿足驅動高邊MOS管的要求，如圖5所示
，通常使用變壓器驅動器，有時也用於安全隔離。使用R1的目的是抑製PCB板上的寄生電感與C1形成LC振蕩，其設計目的是隔離直流
，通過交流
，同時防止磁芯飽和。

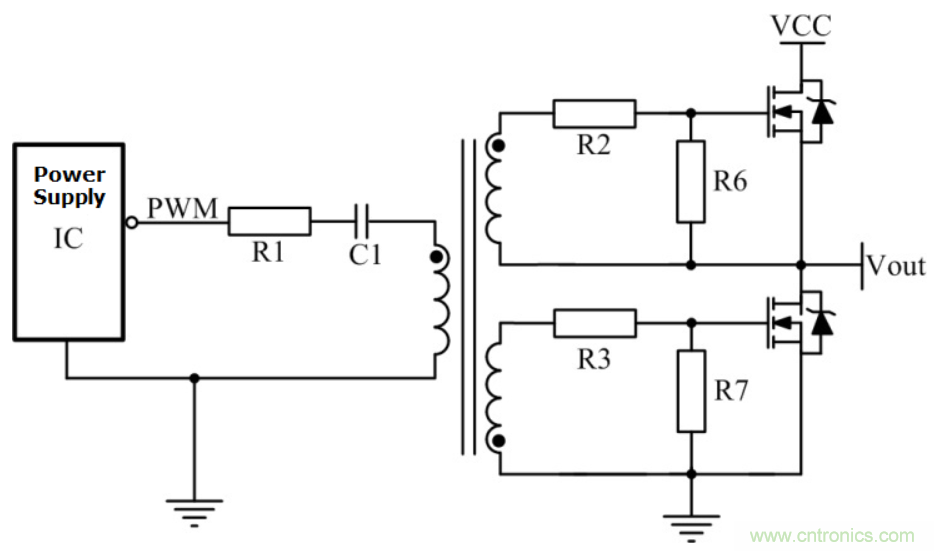

圖5 高邊MOSFET驅動電路



（來源：星球號，作者：liuxiaofei126 ）
