有什shen麼me比bi基ji準zhun電dian壓ya源yuan更geng簡jian單dan的de基ji本ben電dian壓ya恒heng定ding基ji準zhun電dian壓ya呢ne？與yu所suo有you設she計ji主zhu題ti一yi樣yang，也ye需xu要yao權quan衡heng取qu舍she。本ben文wen討tao論lun了le不bu同tong類lei型xing的de電dian壓ya基ji準zhun，它ta們men的de關guan鍵jian規gui格ge以yi及ji設she計ji折zhe衷zhong
，包bao括kuo精jing度du
，溫wen度du無wu關guan性xing，電dian流liu驅qu動dong能neng力li，功gong耗hao，穩wen定ding性xing，噪zao聲sheng和he成cheng本ben。



理想的



一個理想的參考電壓有一個完美的初始精度並保持其電壓在負載電流，溫度和時間的變化。在現實世界中
，設計人員必須權衡以下因素：初始電壓精度，電壓溫度漂移和滯後，電流源和吸收能力，靜態電流（或功耗），長期穩定性，噪聲和成本。



參考類型



兩種最常見的參考類型是齊納和帶隙。齊納二極管通常用於兩端並聯拓撲中。帶隙基準通常用於三端串聯拓撲。



齊納二極管和並聯拓撲



qinaerjiguanshiweizaifanxiangpianzhijichuanquyuzhonggongzuoeryouhuadeerjiguan。youyujichuanshixiangduihengdingde，yincikeyitongguofanxiangqudongyizhidianliulaichanshengwendingdecankaodianya。



齊納二極管的一大優勢是電壓範圍廣
，從2V至200V。它們還具有廣泛的功率處理能力，從幾毫瓦到幾瓦。



齊納二極管的主要缺點是它們的精度不足以用於高精度應用
，並且其功耗使其非常適合於低功率應用。一個例子是BZX84C2V7LT1G
，其擊穿電壓或標稱參考電壓為2.5V，變化範圍為2.3V至2.7V
，或±8％的精度。這僅適用於精度要求不高的應用。



齊納基準的另一個問題是輸出阻抗。上麵的示例在5mA時的內部阻抗為100Ω，在1mA時的內部阻抗為600Ω。非零阻抗會導致參考電壓的額外變化，具體取決於負載電流的變化。選擇低輸出阻抗的齊納二極管可最大程度地減小這種影響。



埋入式齊納二極管是一種特殊類型的齊納二極管，由於其結構，其比常規齊納二極管更穩定
，這使它們置於矽表麵下方。

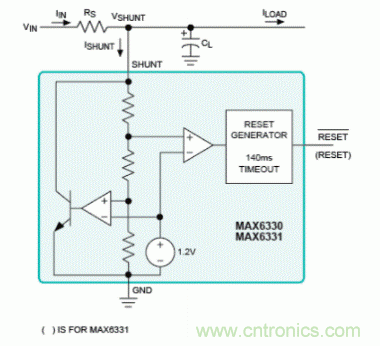

實際齊納二極管的替代品是模擬齊納二極管的有源電路。電路允許該器件極大地改善了齊納二極管的經典局限性。MAX6330就是這樣一種器件。在100µA至50mA的負載變化範圍內
，它具有1.5％（最大值）的嚴格初始精度。這種IC的典型實現如圖1所示。


選擇合適的分流電阻



所有分流配置參考都需要一個與參考元件串聯的限流電阻。可以從以下公式計算得出：



RS =（VIN（最大值）– VSHUNT（最小值））/（ISHUNT（最大值）+ ILOAD（最小值））≤RS≤（VIN（min）– VSHUNT（最大值））/（ISHUNT（最小值）+ ILOAD（最大值） ）



其中：



VIN是輸入電壓範圍

VSHUNT是穩壓電壓

ILOAD是輸出電流範圍

ISHUNT是最小並聯工作電流



請注意
，無論是否存在負載，並聯電路始終消耗ILOAD（max）+ ISHUNT。



通過適當調整RS的大小
，可將同一個分流器用於10VIN或100VIN。為RS選擇最大的標稱電阻器值zhi可ke實shi現xian最zui低di的de電dian流liu消xiao耗hao。請qing記ji住zhu要yao提ti供gong安an全quan餘yu量liang

，以yi結jie合he所suo用yong電dian阻zu器qi的de最zui壞huai情qing況kuang容rong限xian。您nin還hai應ying該gai使shi用yong以yi下xia兩liang個ge通tong用yong功gong率lv方fang程cheng式shi之zhi一yi來lai確que保bao電dian阻zu器qi的de額e定ding功gong率lv足zu夠gou：



PR = IIN（VIN（最大）– VSHUNT）

=I²INRS

=（VIN（最大）– VSHUNT）²/ RS
