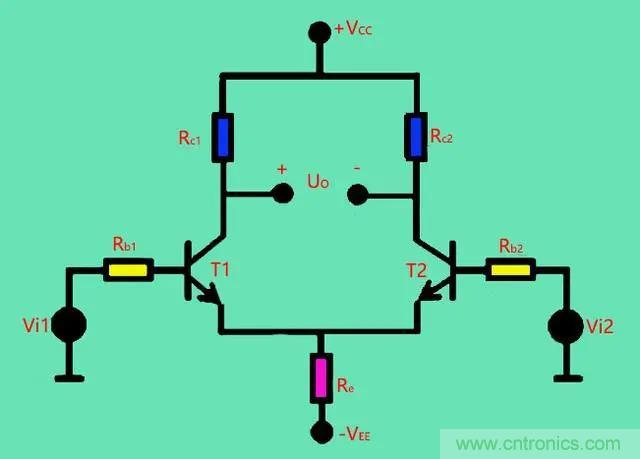

差模放大電路特點

●電路兩邊對稱

●兩個管子公用發射機電阻Re

●具有兩個信號輸入端

●信號既可以雙端輸出

，也可以單端輸出

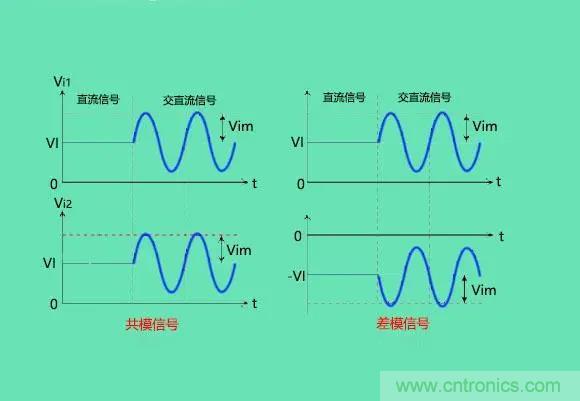

共模信號：大小幅度相等 極性相同的輸入信號

差模信號：大小幅度相等 極性相反的輸入信號





差分放大電路具有抑製零漂移穩定靜態工作點，和抑製共模信號等作用，接下來一一分析。



shouxianwomendedianludegongzuohuanjingwendubingbushiyichengbubiande，yejiushishuoshishikebianhuazhede，haiyouzhiliudianyuandebodong，yuanqijianlaohua，texingfashengbianhuadouhuiyinqilingpiaohejingtaigongzuodianbianhua。



通常在阻容耦合放大電路中
，前一級的輸出的變化的漂移電壓都落在耦合電容上，不會傳入下一級放大電路。



danzaizhijieouhefangdadianluzhong，zhezhongpiaoyidianyaheyouyongdexinhaoyiqisongdaoxiayijibeifangda
，daozhidianlubunengzhengchanggongzuo
，suoyiyaocaiqucuoshi，yizhiwendupiaoyi，suiranouhedianrongkeyigelishangyijiwenpiaodianya，danshihenduoshihouwomenyaojieshouchulideshihenduoweiruode、變(bian)化(hua)緩(huan)慢(man)的(de)弱(ruo)信(xin)號(hao)，這(zhe)類(lei)信(xin)號(hao)不(bu)足(zu)以(yi)驅(qu)動(dong)負(fu)載(zai)
，必(bi)須(xu)經(jing)過(guo)放(fang)大(da)。又(you)不(bu)能(neng)通(tong)過(guo)耦(ou)合(he)電(dian)容(rong)傳(chuan)遞(di)，所(suo)以(yi)必(bi)須(xu)通(tong)過(guo)直(zhi)接(jie)耦(ou)合(he)放(fang)大(da)電(dian)路(lu)
，那(na)麼(me)直(zhi)接(jie)耦(ou)合(he)典(dian)型(xing)電(dian)路(lu)：就是差分放大電路。



通常克服溫漂的方法是引入直流負反饋，或者溫度補償。



接下來談談直接耦合電路中，差分放大電路如何抑製零漂電壓穩定工作點
，和抑製共模信號
，並放大差分信號的。



抑製零漂的原理



下麵以電路雙端輸出為例:



首先T1和T2特性相同，電路兩邊對稱，在輸入電壓Vi1=Vi2=0V當溫度T一定時
，流過T1的電極電流與流過T2集電極的電流一致 即ic1=ic2，那麼T1和T2上兩個集電極電阻的壓降是相等的所以Uo1=Uo2那麼輸出電壓Uo就等於零即Uo1-Uo2=Uo=0所以這個電路可以抑製零漂的。



那麼當溫度增加△T的時候還能抑製零漂嗎？答案是能，因為兩邊對稱性能是一樣的它們工作在統一環境下，當溫度上升△T時
，流過兩個管子集電極的電流也是相等的,即（ic1+△ic1）=（ic2+△ic1） 那麼加在兩個集電極的電壓也是相同的，所以輸出電壓Uo任然為0。所以在雙端輸出的情況下，零漂為0。



那麼在單端輸出的時候還可以抑製零漂嗎? 當然可以，在單端輸出時可以取值Uo1或者Uo2，這裏以Uo1輸出為例，因為射極電阻Re的負反饋作用，並且Re是T1和T2射極的共用電阻所以流過Re的電流是2倍的ie所以負反饋作用更好，所以可以穩定靜態工作點
，抑製零漂。



●共模信號：當Vi1與Vi2daxiaoxiangdeng
，jixingxiangtongdeshuruxinhaoshi
，gongmoxinhaodezuoyong，duiliangguandezuoyongshitongxiangde，jiangyinqiliangguandianliutongliangdezengjia，jidianjidianweiyetongliangdejianxiao，yinciliangguanjidianjishuchugongmodianyaUo=Uo1-Uo2=0，差分放大電路對共模信號有很好的抑製作用。



●差模信號：當Vi1與Vi2大小相等
，極性相反的輸入信號時，由於信號的極性相反
，因此T1管集電極電流增大而T2管(guan)集(ji)電(dian)極(ji)電(dian)流(liu)減(jian)小(xiao)，且(qie)增(zeng)大(da)量(liang)和(he)減(jian)小(xiao)量(liang)相(xiang)等(deng)。另(ling)外(wai)由(you)於(yu)輸(shu)入(ru)差(cha)模(mo)信(xin)號(hao)，兩(liang)管(guan)輸(shu)出(chu)端(duan)電(dian)位(wei)變(bian)化(hua)時(shi)，一(yi)端(duan)上(shang)升(sheng)，另(ling)一(yi)端(duan)降(jiang)低(di)，且(qie)升(sheng)高(gao)量(liang)等(deng)於(yu)降(jiang)低(di)量(liang),所以差分電路對輸入信號電壓的差值是有用的，因此電路被稱為差分放大電路。
