模擬開關基礎

圖1

通常提供以下配置之一的模擬開關：

單刀單擲

單刀多擲

多極多擲或多路複用器。

極數表示公共端子（或活動觸點）的數量，擲數表示公共側可以連接的備用端子的數量。每個包裝可提供單
，雙或多個開關（通常為偶數）的開關。這些開關可以獨立激活，也可以同時激活。恩智浦高性能模擬開關產品組合在每種配置中都帶有器件。NX3係列提供SPST，SPDT…的所有標準配置
，包括單雙

，四。

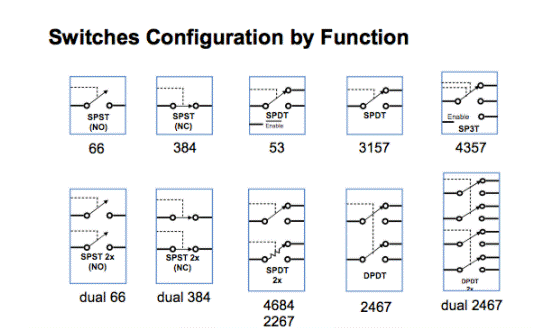

圖2

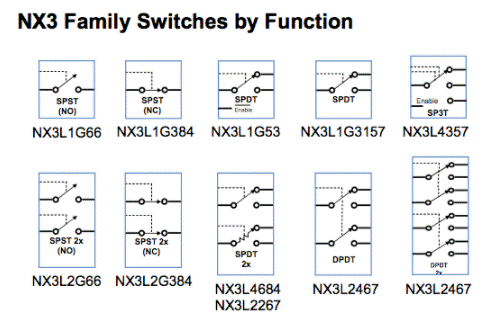

下表添加了與每個功能相對應的高性能模擬開關部件號。

圖3

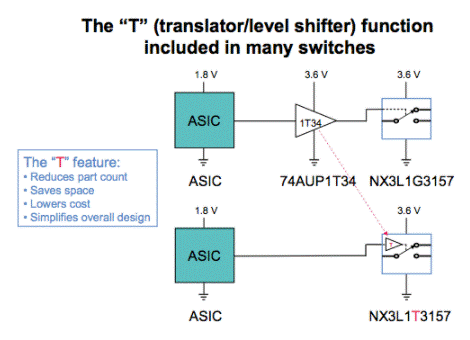

在某些應用中，模擬開關位於低壓ASIC和較高電源電壓組件之間的接口處。為了正確激活開關
，通常在選擇引腳上使用電壓轉換器（或電平轉換器）以確保滿足最小激活閾值。恩智浦模擬開關提供了集成了轉換器功能的完整設備係列，從而節省了零件數量，PCB空間，並降低了整體係統成本。

圖4

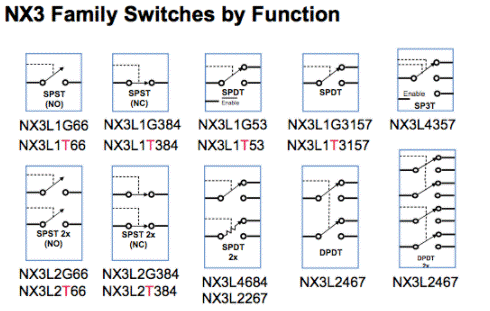

零件號中的“ T”將模擬開關與集成的轉換器功能區分開。本幻燈片中針對低歐姆NX3係列開關突出顯示了一些部件編號。“ G”部分不包含翻譯器功能。
